4.1.5 图像/视频

此页面允许用户选择需编程到 SPI 闪存中的图像/视频内容。如需使内容成为可选选项，必须在以下目录 DLP Composer 项目中提供图像/视频文件：“(dgp_project_root)\Inputs\Videos”。勾选 Build 复选框，可将对应内容包含在固件构建中或排除在外。

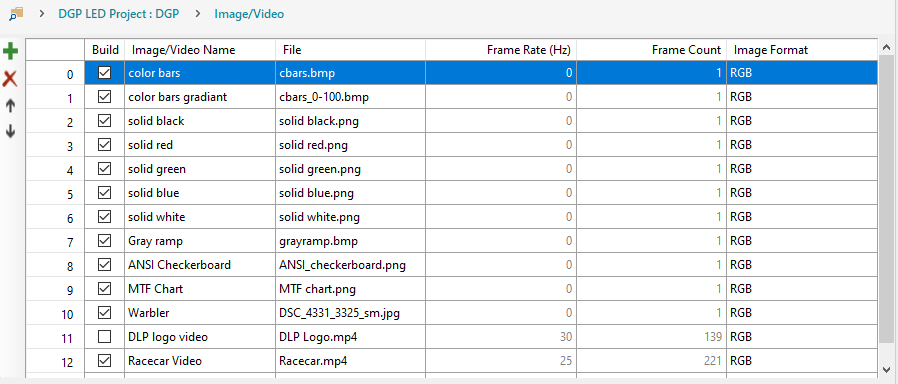

GUID-D78434E2-62BF-40B4-8B47-CDEE29643DA6-low.png图 4-5 DLP Composer - 图像/视频

此 EVM允许用户在 2Gb SPI 闪存器件中存储大约二十秒钟的全彩内容。然而，通过优化内容并设置正确的照明（RGB 或单色）以与需显示的内容类型相匹配，可延长内容的持续时间。视频内容必须是 .MP4 格式,以与 DLP Composer 兼容。
