DGP 系统的闪存分为五个主要块：闪存二进制文件的创建完全由 DLP Composer 负责。适用于 Xilinx XA7S15-1CPGA196Q Spartan®-7 FPGA 的 FPGA 配置已被编译并包含在德州仪器 (TI) 提供的示例项目中。

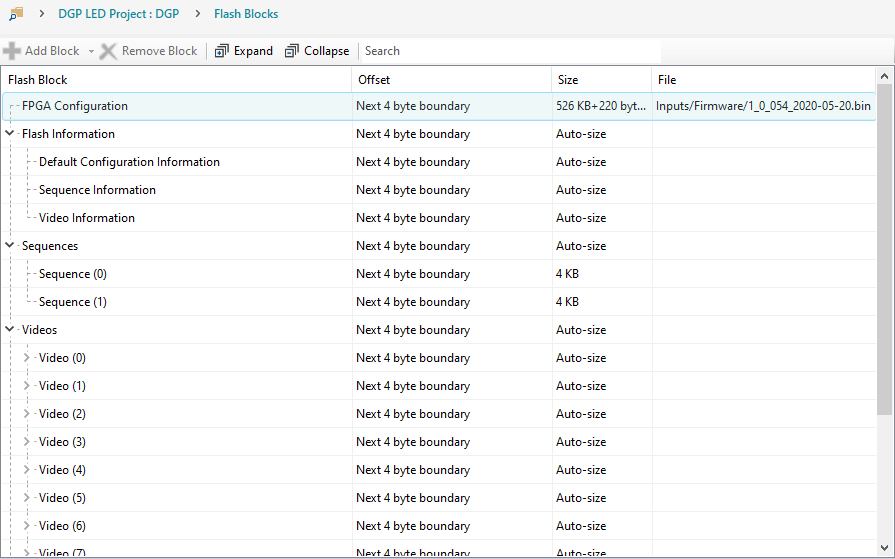

图 4-6 DLP Composer - 闪存块

FPGA 配置

FPGA 配置块始终位于地址 0x0 处，固定大小始终为 0x838DC 字节。该大小从 Xilinx XA7S15 规格中得出，用于最大配置长度。有关其他信息,请参阅 (https://www.xilinx.com/support/documentation/user_guides/ug470_7Series_Config.pdf) 。

闪存信息

闪存信息块提供关于闪存内容的元数据，用于帮助外部 MCU 或软件工具了解闪存内容。例如，闪存信息块定义了视频在闪存内的位置，以便 MCU（例如 EVM 上的 MSP430G2553-Q1）能够动态地加载这些视频。闪存信息块被分为如表 4-2 中所示的四个主要部分。可提供序列数等信息，以便软件可以导航闪存块并确定目标数据的正确偏移。信息块中的序列数和视频条目是可变的，但每个条目的大小固定。

序列

序列是由 DLP Composer 根据所选占空比生成的。每个序列条目在闪存中保存 4kB 的空间。

视频

视频和静态图像内容是 DLP Composer 中动态地面投影项目的输入。Composer 接收并扩展内容，将其转换为一系列 DMD 原生的位平面格式，然后使用行程编码 (RLE) 进行压缩，以便将其存储在闪存中。当需显示视频和静态图像时，FPGA 将解压缩每个位平面，并按顺序和序列指定的时序显示。

默认配置

默认配置块是每个 FPGA 寄存器的数值集合。该信息在 FPGA 配置完成后由 FPGA 加载。这些值会取代 DLP2021-Q1 FPGA 用户指南 中所述的上电默认值。可在 Default Register Configuration 页面上使用 DLP Composer 来设置默认配置值。
