4.1.7 闪存编程

根据需要对 DLP Composer 工程进行配置后，请使用 Flash Programming 页面将闪存二进制文件编程至 EVM 的 SPI 闪存并进行验证。

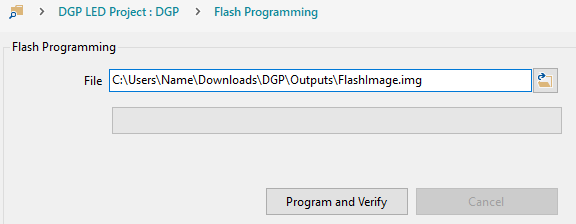

GUID-ED6AD089-9EF8-4161-89BF-AF2D89D4C427-low.png图 4-7 DLP Composer - 闪存编程

按如下步骤对 EVM 进行闪存编程：

  1. 首先断开 EVM 的电源。
  2. 将 SPI 适配器板设置为闪存编程 工作模式。
  3. 将 FTDI 线缆接口连接到 SPI 适配器板和 PC。
  4. 打开 EVM 的电源。图 4-8 显示了闪存编程 工作模式下 EVM 的 LED 状态。
    GUID-20211206-SS0I-T8M1-ZRHS-J7P4WSXZTJHN-low.jpg图 4-8 闪存编程工作模式的 LED 状态
  5. 在 DLP Composer 中导入并打开 DLP2021LEQ1EVM DGP 项目。
  6. 导航至“Connections”选项卡。设置为 SPI 和 FTDI SPI Port，然后点击 Connect 按钮。虚拟绿色 LED 应亮起，表示连接成功，如图 4-9 所示。
    GUID-509CF53E-FDED-4086-959C-F841FB9B8304-low.png图 4-9 DLP Composer - 连接
  7. 使用菜单栏中的 Project → Build 来构建 DLP Composer 项目。确保成功完成构建，然后继续操作。请注意，构建时间会有所不同，可能需要几分钟，具体取决于图像/视频内容块的大小。
  8. 导航至 Flash Programming 页面，浏览并选择以下目录中的闪存图像文件：“(dgp_project_root)\Outputs\FlashImage.img”。
  9. 点击 Program and Verify 按钮对 EVM 进行闪存编程。请注意，闪存编程时间会有所不同，可能需要几分钟，具体取决于图像/视频内容块的大小。
