4.1.3 序列集

序列集决定每种 RGB 颜色的帧速率和占空比划分。推荐的帧速率为 25Hz。理想情况下，三种色彩（红绿蓝）的占空比应平均分配为 33%；然而，我们建议增大绿色占空比来提高亮度输出。

对于单一或单色 LED，请将单个通道的占空比设置为 100%，其他两个通道的占空比设置为 0%。对于 EVM 的白色 LED 型号，必须使用绿色通道。

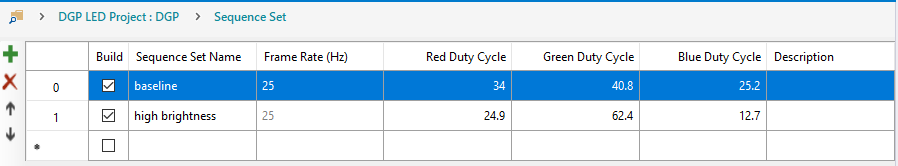

GUID-2942AC43-D5B3-4F5E-9246-18A576A2E2F2-low.png图 4-3 DLP Composer - 序列集

TI 创建的项目包括两个序列：基准亮度和高亮度。TI 建议使用基准序列来实现最佳色彩，并且仅使用高亮度序列以最大化流明输出。

可通过结合使用多路复用器与由 FPGA 的 PWM_SEL_0 和 PWM_SEL_1 引脚选择的活动通道来实现每种色彩的占空比。这样，结合整个 LED 驱动器、每种色彩的 PWM 和分流启用，就能够为每种色彩选择不同的电流限值，这对于通过颜色校准和调暗图像来降低温度非常重要。
