4.2.2 脚本处理

“Scripting”页面会自动执行一组定制的 SPI 转 FPGA 命令，以扫描并运行各种测试。脚本端使用 Python 编程语言。例如， Python 脚本可以用来循环浏览所有的图像/视频内容，以实现演示目的。

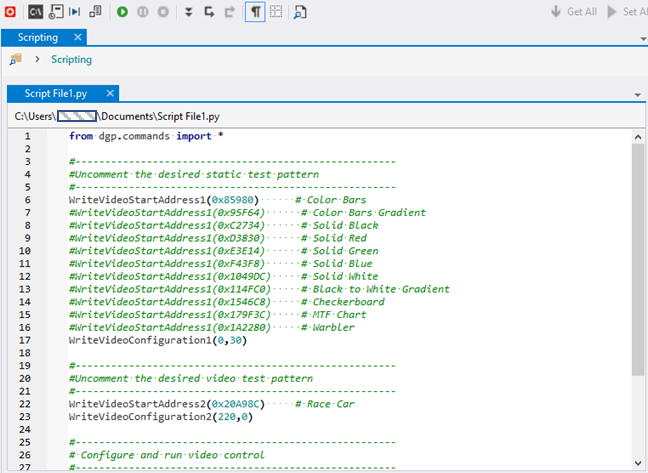

GUID-12E5B082-ACAE-492A-85C8-51A6E722E744-low.png图 4-11 DLP Control Program - 脚本处理

如需运行 Python 脚本，请点击页面顶部的绿色Run Script按钮。如果未将 Python 脚本编程为自动结束，则可以点击页面顶部红色的 Stop Script 按钮随时停止脚本。

关于 Python 脚本工具可以调用的可用函数列表，请导航至菜单栏中的 Help → → Scripting Reference 以打开脚本参考手册。每种函数都包含描述和输入/输出参数的详细信息。

GUID-ECB57A3E-59E2-4B30-AB37-317F2BAE914F-low.png图 4-12 DLP Control Program - 脚本参考
