1.2 DLP2021-Q1 光引擎 EVM 的组成

DLP2021-Q1 光引擎 EVM 由 3 个子系统和 2 块电路板组成：

  • DLP2021LEQ1EVM 单元：
    • 格式器 - 包含 DLP2021-Q1 DMD、基于 FPGA 的 DMD 控制器、MSP430G2553-Q1 MCU、外部 NOR 闪存和 TPS65100-Q1 PMIC。
    • 照明驱动器 - 包含照明驱动器和 FET。
    • 光引擎 - 紧凑型光引擎，专门用于显示格式器中的图像。两种光引擎型号可用：
      • DLP2021LEQ1EVM：
        • “EVM-T02DGPC”= 彩色/RGB LED
          • 绿色 LED：Luminus SFT-03X-CG
          • 红色/蓝色 LED：Luminus SFM-03X-RB
      • DLP2021LEWQ1EVM：
        • “EVM-T02DGPW”= 白色 LED：Luminus SFT-03X-W
  • 适用于 3.3V 逻辑电平 SPI 通信的 FTDI C232HM-DDHSL-0 USB 转 MPSSE 串行线缆，具有基于 FPGA 的 DMD 控制器和外部闪存。Cheetah™ USB 转 SPI 接口是另一种可加速 USB 转 SPI 通信的接口，不过此接口需要单独购买。
  • SPI 适配器板 - FTDI USB 转 SPI 线缆和 DLP2021LEQ1EVM 电路板之间的中间板是主机静音 和闪存编程 工作模式所必需的。包括用于更改 EVM 工作模式的切换开关。

图 1-1 显示了 DLP2021LEQ1EVM 的方框图。

GUID-20211206-SS0I-RRB6-WHTK-X8377SPPMFFM-low.jpg图 1-1 DLP2021LEQ1EVM 方框图

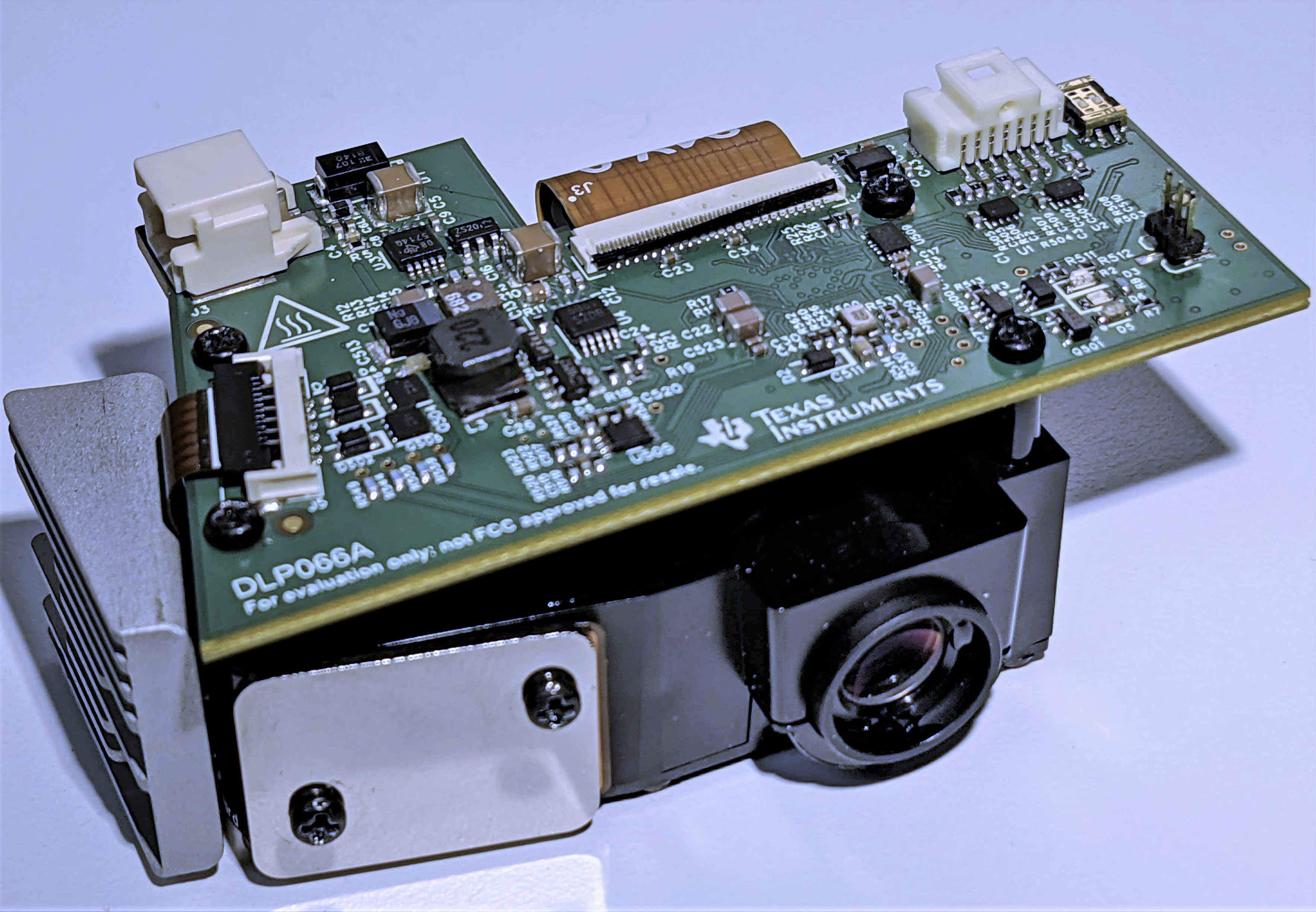

图 1-2 显示了组装的 DLP2021LEQ1EVM 单元。

GUID-20211206-SS0I-QPBC-DDH4-RP4J2NDXNCH1-low.jpg图 1-2 带散热器的 DLP2021LEQ1EVM 单元

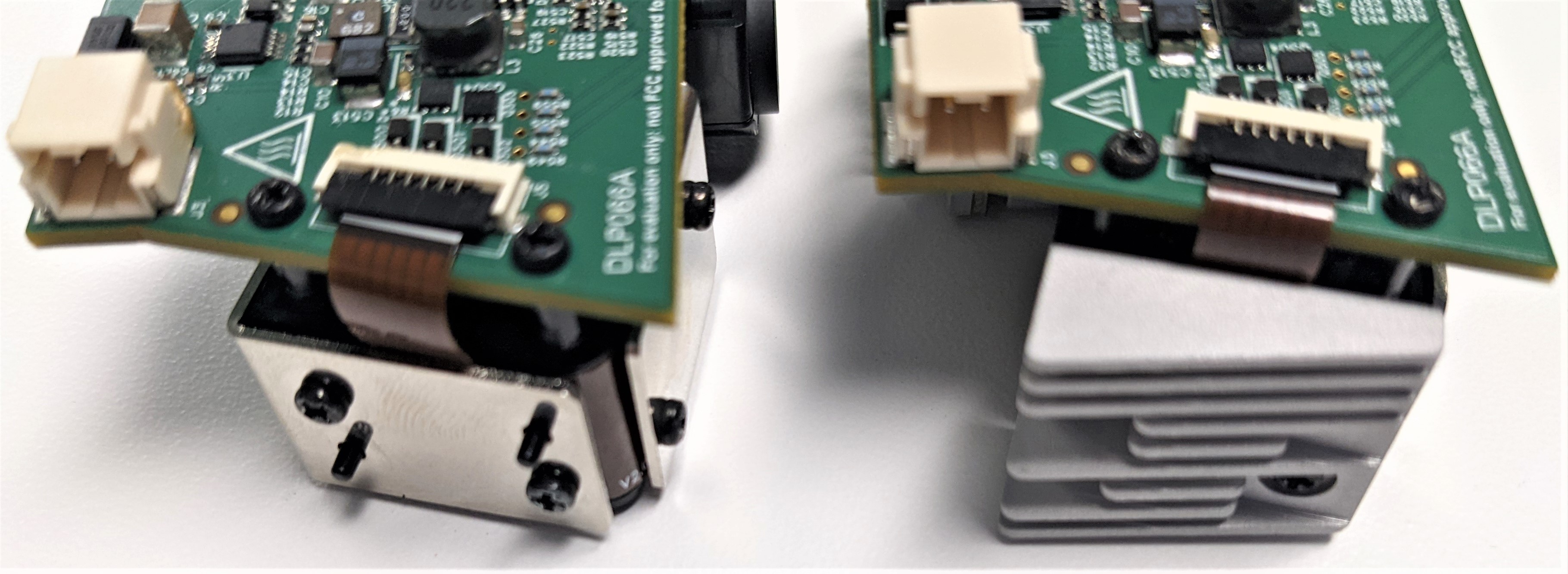

GUID-20220308-SS0I-7HRH-QTFJ-VCXC0WNX6MG0-low.jpg图 1-3 用于RGB LED 的DLP2021LEQ1EVM冷却板（左）和用于白色 LED 的散热器（右）.
