2.2.1.1 毫米波传感器人员计数

信号处理链中人员计数应用示例的实现涉及以下模块，这些模块通过在 IWR6843 的 C674x 内核上执行的 DSP 代码来实现。跟踪模块在 ARM® Cortex®-R4F 处理器上运行。

  • 距离处理：
    • 针对每根天线，执行 1D 窗口化和 1D 快速傅里叶变换 (FFT)
    • 距离处理与帧的有效线性调频脉冲时间交错。
  • Capon 波束形成：
    • 静态干扰消除
    • 执行协方差矩阵生成、逆角谱生成和集成
    • 输出距离角度热图
  • CFAR 检测算法：
    • 二次恒虚警率
    • 距离域中 CFAR-CASO 的第一次最小单元平均，经过角度域中 CFAR-CASO 的第二次最小单元平均确认，以找到检测点。
  • 多普勒估算：
    • 对于检测模块中检测到的每个 [距离，方位角] 对，通过使用 Capon 波束权重对距离库进行滤波来估算多普勒，然后对滤波后的距离库的 FFT 进行峰值搜索。
  • 跟踪：
    • 执行目标定位并报告结果。
    • 跟踪器的输出是一组具有特定属性（如位置、速度、物理尺寸和点密度）的可跟踪对象

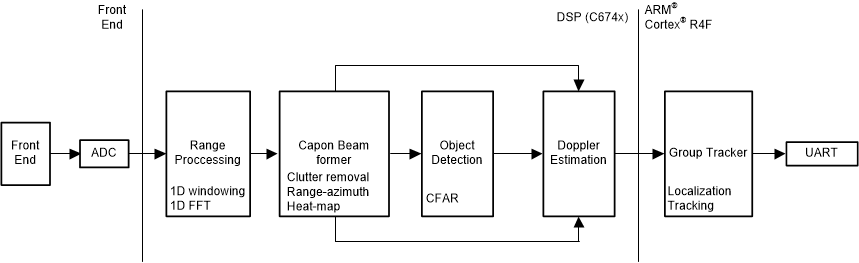

    GUID-AF81FB4F-0309-45C6-95BD-8870888E7AB4-low.gif 图 2-2 人员计数应用方框图
有关人员计数应用的更多详细信息，请参阅使用毫米波雷达传感器的人员跟踪和计数参考设计。
