3.1.2.1 TIDA-01580 板的软件加载（BLE 的发送端）

  1. 在 PC 的 USB 端口上插入 LAUNCHXL-CC2640R2 板。请参阅 图 3-9 和 图 3-10 中的设置。表 3-1 列出了 TIDA-01580 板和 LAUNCHXL-CC2640R2 板之间的连接。

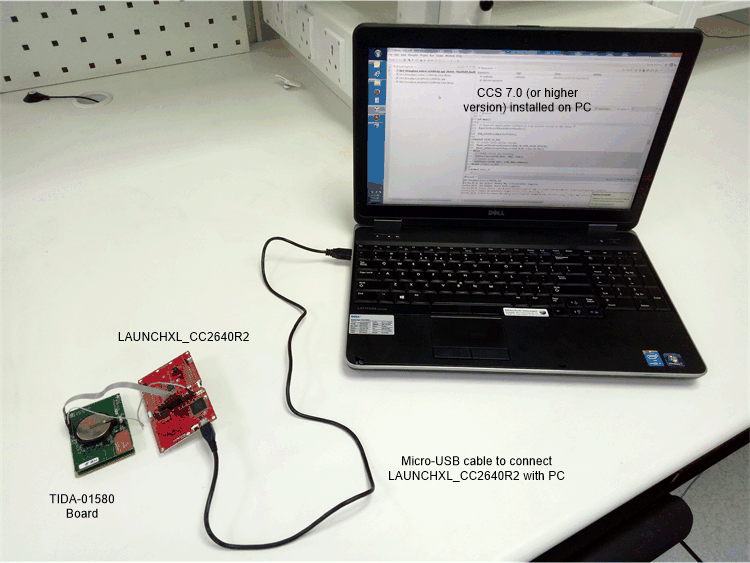

    GUID-0746F24E-2BC6-4C10-B1FB-527A6758802B-low.gif图 3-9 使用 LAUNCHXL-CC2640R2 对 TIDA-01580 板进行编程
  2. 将一个 CR3032 电池插入到 TIDA-01580 板上的 BT1 连接器中，并使用 S2 开关为其通电（确保 J8 在 TIDA-01580 板上短接）。
  3. 以管理员身份打开 CCS（在 CCS 图标上右击并以管理员身份运行）。
  4. 点击主工具栏中的“Project”选项，然后点击“Import CCS projects”。
  5. 浏览以选择安装的固件（默认路径：C:\Program Files (x86)\Texas Instruments\TIDA-01580\TIDA-01580_firmware）并导入所有工程。点击“OK”按钮。
  6. 依次点击“View”和“Project Explorer”，然后选择“TIDA-01580_firmware_tx”。
  7. 点击“Run”和“Debug”按钮。该操作使用所选的工程文件对板进行编程。
  8. 从 LAUNCHXL-CC2640R2 器件上断开 TIDA-01580 板。
GUID-ECD53D96-6B8A-4CC1-A2FA-EEE581AA7603-low.gif图 3-10 TIDA-01580 板与 LAUNCHXL-CC2640R2 之间的连接
表 3-1 用于使用 LAUNCHXL-CC2640R2 对 TIDA-01580 进行编程的连接
LAUNCHXL-CC2640R2 上的引脚
（位于 XDS110 输出端）		引脚编号TIDA-01580 板上的
引脚（连接器 J6）		引脚编号
GND1GND1
RESET6CC_RESET7
TMS7JTAG_TMSC6
TCK8JTAG_TCKC5
TDI9TDI4
TDO10TDO3
