3.1.1.2 PPG 传感器板之间的差异

一个 PPG 传感器板使用 OSRAM 的 SFH 7072 器件。该 PPG 传感器板的默认配置如下：

  • SFH 7072 的 LED1（绿色 1）= 连接至 AFE4900 器件的 TX4
  • SFH 7072 的 LED2（绿色 2）= 未连接至 AFE4900 器件
  • SFH 7072 的 LED3（红色）= 连接至 AFE4900 器件的 TX2
  • SFH 7072 的 LED4（红外）= 连接至 AFE4900 器件的 TX3
  • AFE4900 器件中 0x4E 寄存器的 Dual_PD_Enable 位已设置（请参阅图 3-7）。
  • AFE4900 器件的 PD 1 连接至宽带 PD，AFE4900 器件的 PD 2 连接至红外截止 PD。

为获取原始数据而需要读取的寄存器如下：

  • 0x2A – 来自红色 LED 的原始 PPG 数据
  • 0x2B – 来自红外 LED 的原始 PPG 数据
  • 0x2C – 来自绿色 LED 的原始 PPG 数据
  • 0x2D – 原始 ECG 数据

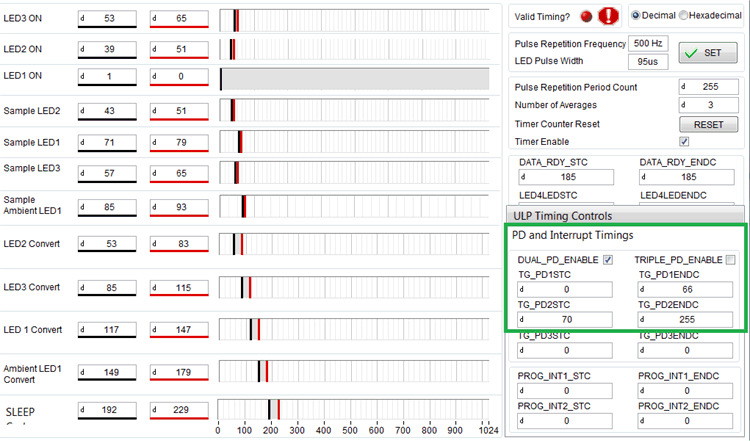

GUID-731D1FB8-D4BB-4A72-BFF0-0A01595A6F32-low.gif图 3-7 SFH 7072 PPG 传感器的时序和设置

另一个 PPG 传感器板使用 tBPC 的 OCS112 器件。该 PPG 传感器板的默认配置如下：

  • OCS112 器件的 LED1（红色）= 连接至 AFE4900 器件的 TX2
  • OCS112 器件的 LED2（红外）= 连接至 AFE4900 器件的 TX3
  • OCS112 器件的 LED3（绿色）= 连接至 AFE4900 器件的 TX4

由于该传感器只有一个 PD，因此 AFE4900 器件中 0x4E 寄存器的 Dual_PD_Enable 位未设置（请参阅图 3-8）。AFE4900 器件的 PD 1 始终连接至传感器的 PD。

为获取原始数据而需要读取的寄存器如下：

  • 0x2A – 来自红色 LED 的原始 PPG 数据
  • 0x2B – 来自红外 LED 的原始 PPG 数据
  • 0x2C – 来自绿色 LED 的原始 PPG 数据
  • 0x2D - 原始 ECG 数据
GUID-F19C2089-A554-47B4-8115-9C345D4B6F33-low.gif图 3-8 OCS112 PPG 传感器的时序和设置
注：

图 3-7 和图 3-8 是 AFE4900EVM GUI（在 AFE4900EVM 上提供）的屏幕截图。
