2.3.2 CC2640R2F 微控制器

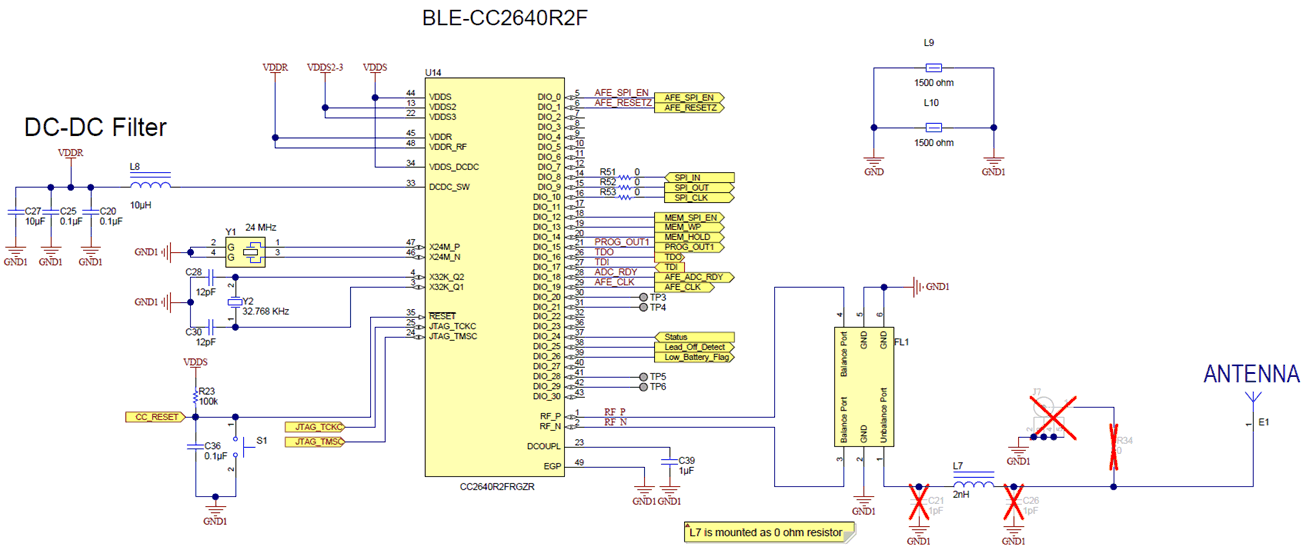

图 2-3 展示了 CC2640R2F MCU 配置的原理图。

GUID-E8A940C5-661E-4292-8458-3482B5B846BE-low.gif图 2-3 CC2640R2F MCU 原理图

通过使用 TPS63036 器件获得 MCU 的 VDSS 电源（2.1V）。使用 CC2640R2F MCU 的内部直流/直流转换器生成 VDDR 电源，L8、C20、C25 和 C27 构成该转换器的滤波器组件。Y1 是 24MHz 的高频外部时钟，Y2 是 32kHz 的低频外部时钟。CC2640R2F MCU 的 GPIO 引脚（DIO_0 至 DIO_30）与不同的功能模块（如存储器接口线、AFE4900 接口线、SPI 通信、LED 驱动器等）相连接。

射频前端用于具有内部偏置的差分端配置。平衡-非平衡变压器 LFB182G45BG5D920 器件用于射频前端并根据应用进行调整。J7 是用于传导射频测量（如果需要）的连接器。天线是 PCB 天线。

GUID-BF2C9D29-1566-411C-95DE-73DB15BBB8B9-low.png图 2-4 CC2640R2F MCU 去耦

VBATT 通过 L5（GHz 噪声抑制芯片铁氧体磁珠）连接到 VDSS，为 MCU 提供低噪声电源电压。C19 和 C22 是去耦电容器。一个 2.1V 电压通过 L6（GHz 噪声抑制芯片铁氧体磁珠）连接到 VDDS2 和 VDDS3 引脚，为 MCU 提供低噪声电源电压。C23 和 C24 是去耦电容器（请参阅图 2-4）。

GUID-B6AD53C0-00DE-489D-9536-51DCB7E190CD-low.gif图 2-5 MCU 编程连接器

使用一个 JTAG 接头对 MCU 进行编程，如图 2-5 所示。通过德州仪器（TI）的 ESD 二极管（TPD1E10B06DPYR）对连接器输入进行保护。TPD1E10B06 器件是一款采用小型 0402 封装的单通道 ESD TVS 二极管。这款 TVS 保护产品提供 ±30kV 接触 ESD 和 ±30kV IEC 气隙保护，并具有一个带背靠背 TVS 二极管的 ESD 钳位电路，用于支持双极或双向信号。
