7 内部补偿高级电流模式 (ACM)

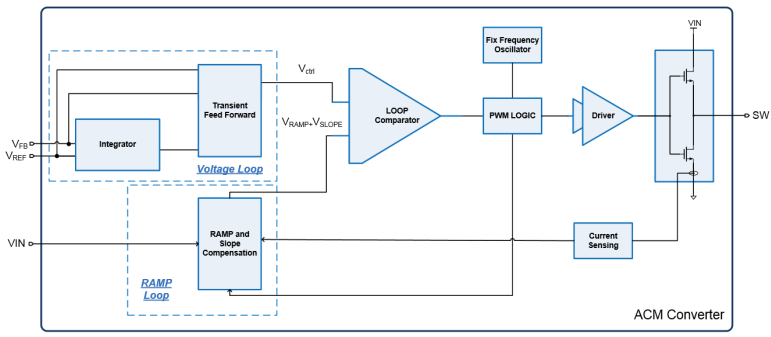

内部补偿 ACM 是基于纹波的峰值电流模式控制方案，它使用内部生成的斜坡来表示电感器电流。这种控制模式可在非线性控制模式（D-CAP™、恒定导通时间等）的快瞬态响应速度与其他外部补偿固定频率控制模式（电压模式、电流模式）的广泛电容器稳定性之间实现平衡。内部补偿高级电流模式提供了一个固定的、可预测的频率和一个简化的补偿选择，以减少外部元件数量。

使用场合：当需要固定频率和/或堆叠功能以及良好的输出电容器容差和简化的补偿选择时。

热门器件：TPS543B22、TPS543C20A、TPS543620

了解详情：内部补偿高级电流模式 (ACM)
