3.1.2 移动用例

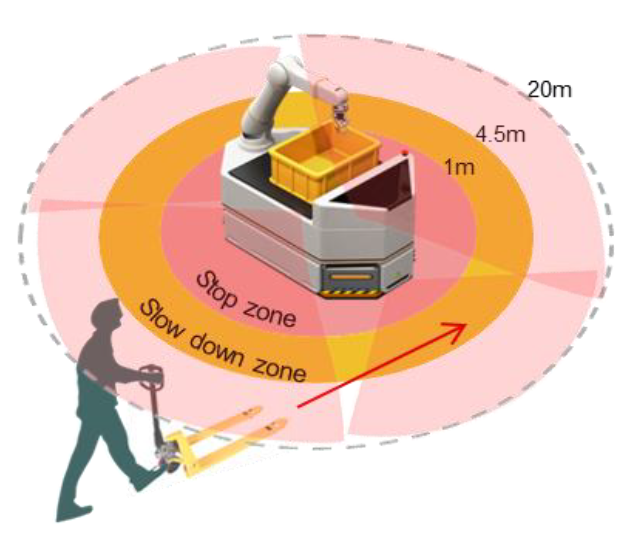

对于移动用例，请考虑一个用于在仓库运输货物的自主移动机器人 (AMR) 举例。环境是动态的，工人经常四处走动。目标是在不影响机器人运行效率的前提下，防止碰撞并确保工人安全。可配置雷达传感器以创建多个检测区域。如 图 3-6 中所示，在黄色“减速区”内，它能检测到中等距离的物体或人员，从而提示 AMR 减速并发出视觉或听觉警报。在红色的“停止区”内，它会检测到距离较近的物体或人员，从而触发立即停止，以避免碰撞。

移动机器人（安全人员存在检测）图 3-6 移动机器人（安全人员存在检测）

ISO 3691-4 标准规定了无人驾驶工业卡车（包括 AMR）的安全要求和验证。

根据 ISO 3691-4，在自主移动机器人的预定路径中检测人员的安全相关部分也应符合 IEC 61496 标准。

移动机器人应配备用于检测人员的 ESPE，根据 ISO 13849-1 标准，所要求的最低 PL 等级为 PL d。
