ZHCAD93B December 2020 – June 2025 BQ79600-Q1 , BQ79612-Q1 , BQ79614-Q1 , BQ79616-Q1 , BQ79652-Q1 , BQ79654-Q1 , BQ79656-Q1
通过设置 [AUTO_BAL] = 1 来配置自动均衡控制。在自动均衡控制模式下,以奇偶顺序启用 CBFET。
图 4-2 内部 CB 图(非相邻电芯均衡)图 4-2 显示了电芯均衡电流路径。电芯均衡电流 (ICB) 取决于电芯电压 (VCELL) 和均衡路径的电阻 (2 × RCB + RDS(ON))。公式如方程式 2 所示。RCB 是串联电阻。RDS(ON) 是内部 FET 导通时的电阻。路径的总电阻越高,流经的电芯均衡电流就越低。
为了获得目标电芯均衡电流,可通过以下两个步骤选择 RCB。
第 1 步:选择 RCB 值
考虑最高 RDS(ON) 和最高工作温度下的期望电芯均衡电流,使用方程式 3 中的公式来计算 RCB 值。
第 2 步:计算 RCB 额定功率

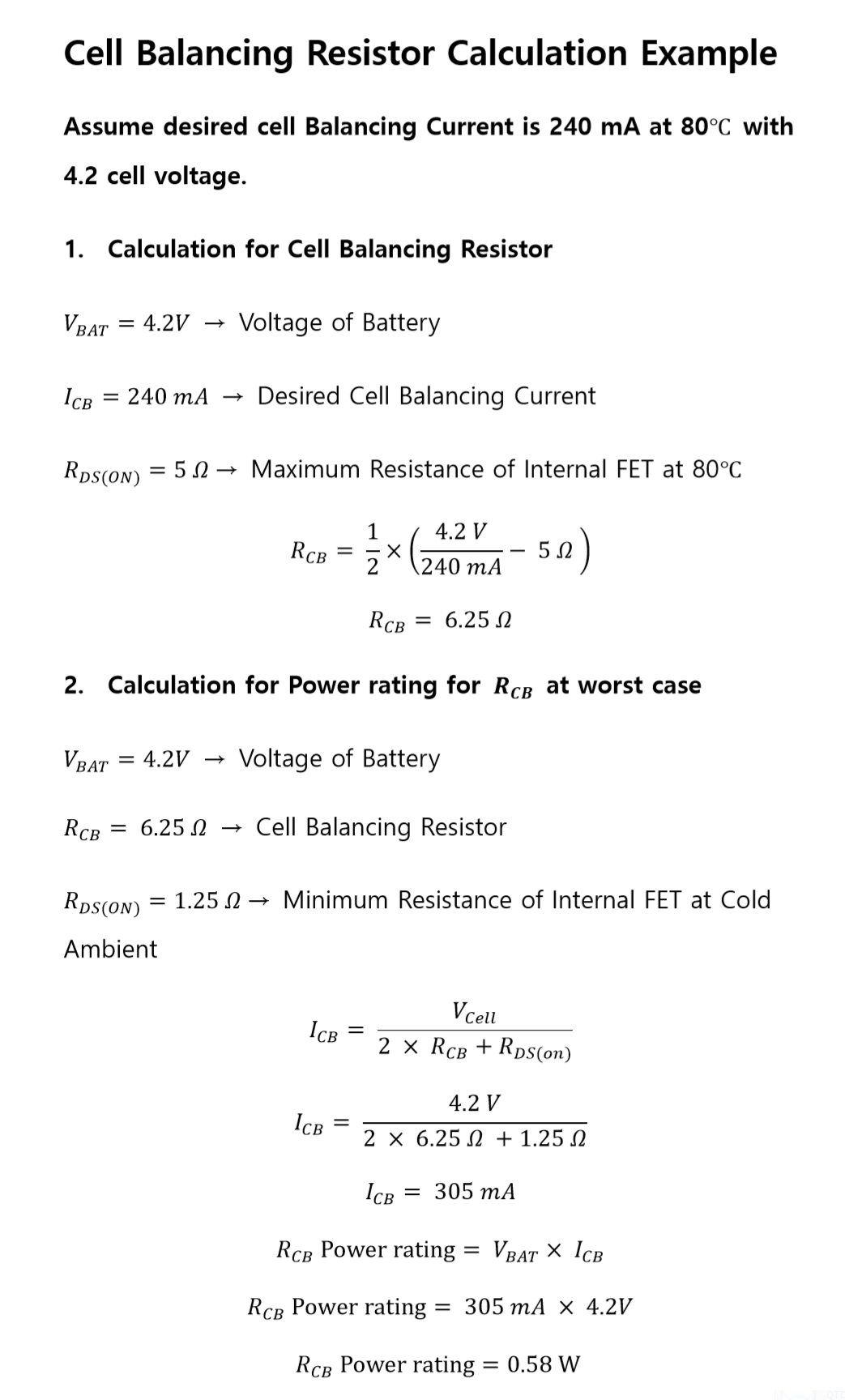

RCB 的额定功率可通过在最小 RDS(ON) 下的最高电芯均衡电流计算得出。图 4-3 中显示了一个示例计算,说明如何选择 RCB 值和额定功率来获得所需的电芯均衡电流。
图 4-3 电芯均衡电阻器示例计算被动均衡会向裸片散热,从而随着均衡电流的增加而提高裸片温度。有关建议的最大均衡电流随环境温度变化的说明,请参阅 BQ79616-Q1、BQ79616H-Q1、BQ79614-Q1、BQ79612-Q1 符合功能安全标准的汽车 16S/14S/12S 电池监控器、平衡器和具有集成电流检测功能的集成硬件保护器数据表。
