5.1 BBP 或 BBN 上的汇流条

该器件通过 BBP 或 BBN 引脚提供专用汇流条通道，用于汇流条连接和测量。该通道是一个悬空通道，让汇流条可以连接至除模块底部电芯之外的任何电芯。

作为一种替代方法，可以将汇流条连接到下部栈器件的 BBP 或 BBN，而不是将 BBP 或 BBN 与底部电芯 (VC1-VC0) 连接，如图 5-1 所示。

使用汇流条通道可以更大限度地利用不同模块尺寸的器件中的电芯通道。如图 5-2 所示，在将汇流条连接到 BBP/BBN 时，可以通过三个 CMC 监控 4 x 12 个电芯，而不会浪费任何引脚。

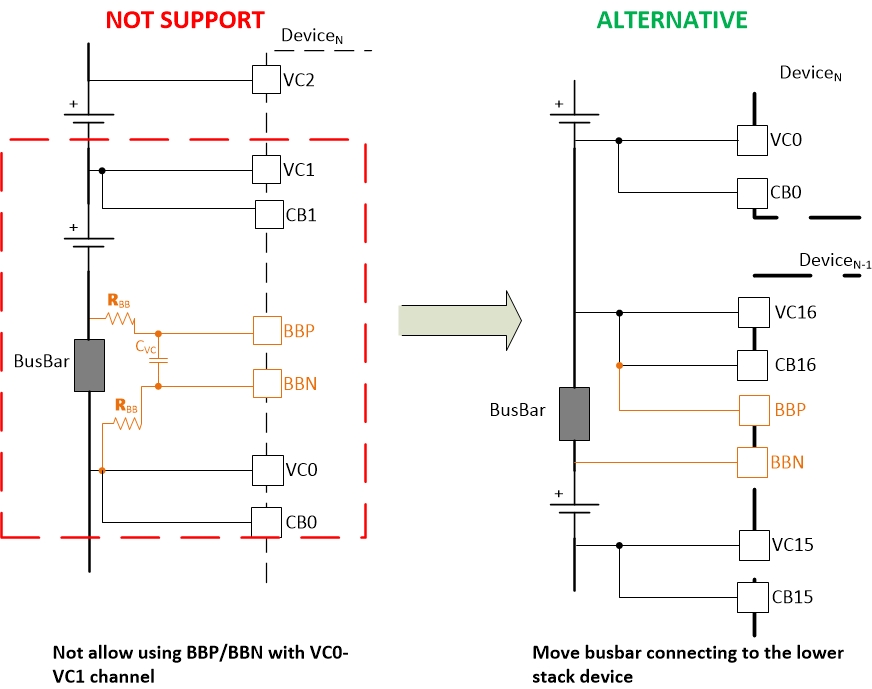

到下部栈器件的替代汇流条连接图 5-1 到下部栈器件的替代汇流条连接

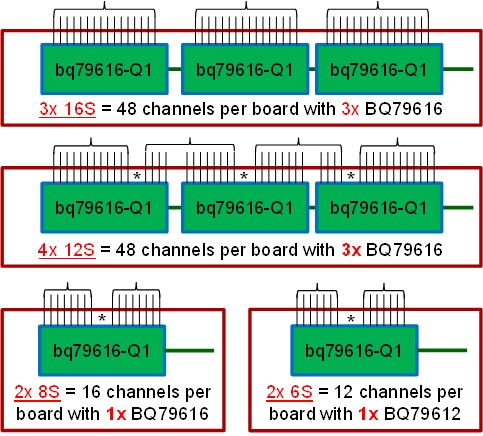

不同模块尺寸下的 BBP/BBN 连接示例
* 表示每个模块尺寸示例中的汇流条位置。
图 5-2 不同模块尺寸下的 BBP/BBN 连接示例
