3.5.2.2 导入 SDK 示例

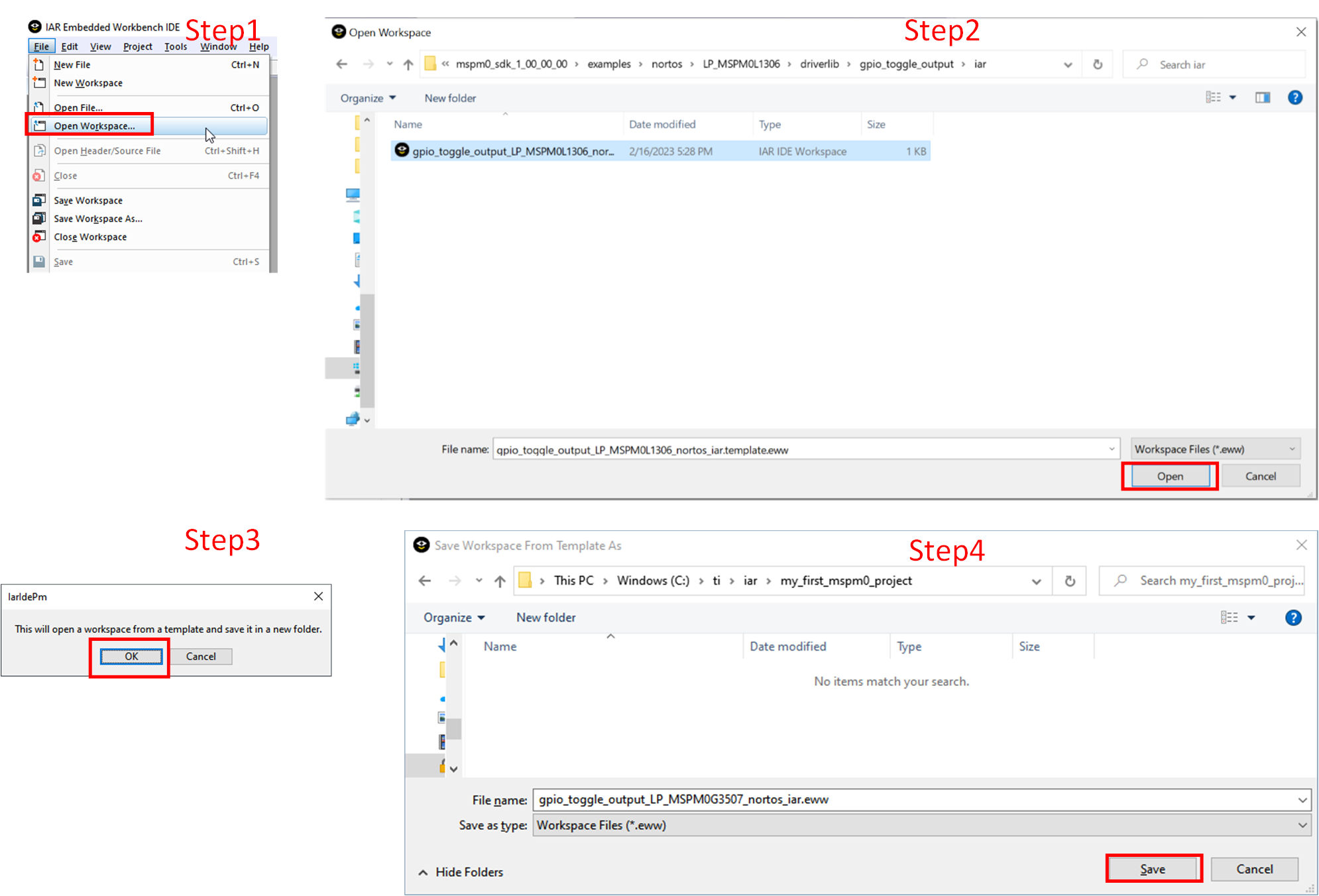

以下是从 SDK 导入 IAR 代码示例的步骤：

  1. 在 IAR 中，从菜单中依次选择 File → Open Workspace。
  2. 在位于 <MSPM0_SDK_INSTALL_DIR>/examples/ 的 SDK 示例中导航至 IAR 文件夹，并打开 .eww 工作区文件。
  3. 点击消息上的 OK。
  4. 选择一个文件夹以安装示例。
导入 SDK 示例图 3-28 导入 SDK 示例

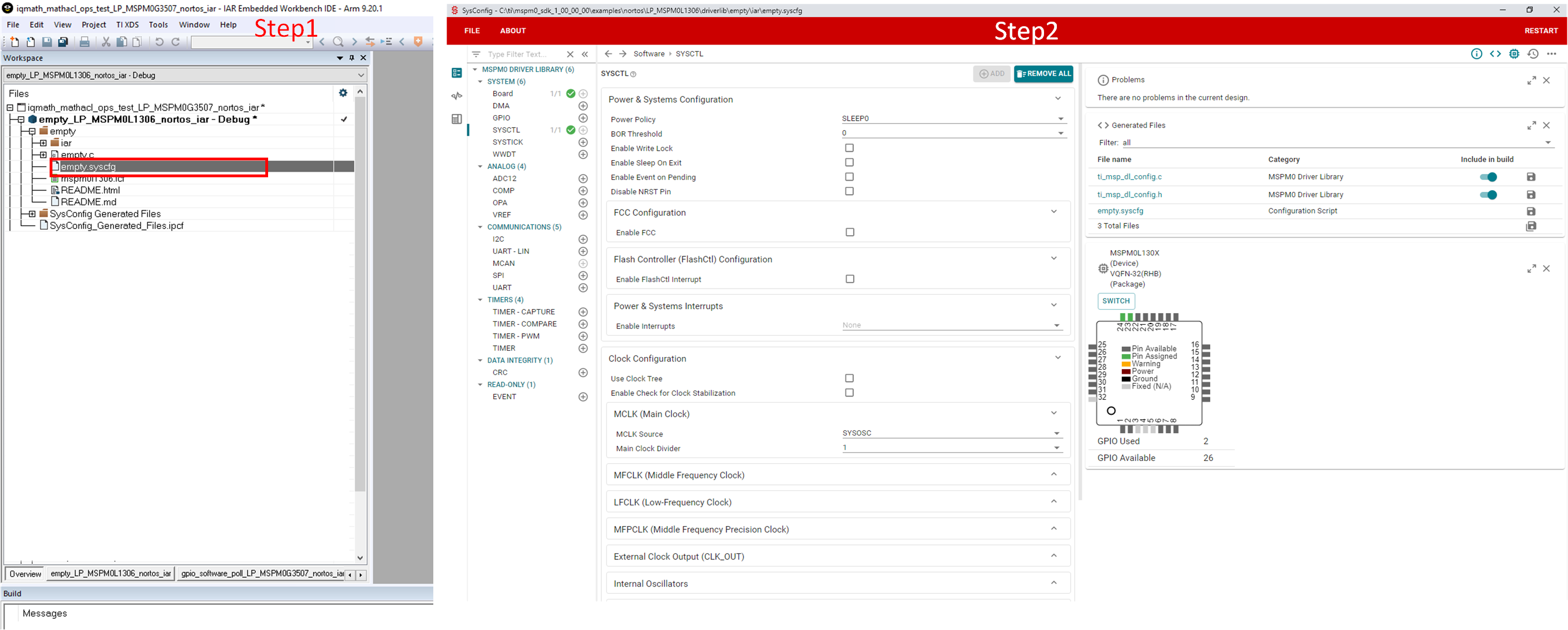

以下是将 SysConfig 与 IAR 结合使用的简单说明。

  1. 双击工程中的 .syscfg 文件。
  2. 随即打开 SysConfig，用户可以在这里配置外设、IO 引脚和其他设置。
  3. 保存更改，并切换回 IAR EWARM。编译代码示例。此时会更新 SysConfig Generate Files 文件夹中的文件。
将 SysConfig 与 IAR 配合使用图 3-29 将 SysConfig 与 IAR 配合使用
