3.4.2.6 外设设置

本节介绍了外设设置，如图 3-16 所示。在添加说明之前先选择模块，即可打开软件模块说明。此说明包括模块功能的概述。如需更多信息，请参阅器件数据表或技术参考手册。

外设配置是以下配置的组合：

  • Basic Configuration：基本外设配置
  • Advanced Configuration：高级外设配置
  • Interrupts Configuration：启用或禁用 MCU 中断
  • Event Configuration：外设到外设触发配置
  • Pin Configuration：启用上拉或下拉电阻器
  • PinMux：为所选功能选择引脚输入或输出

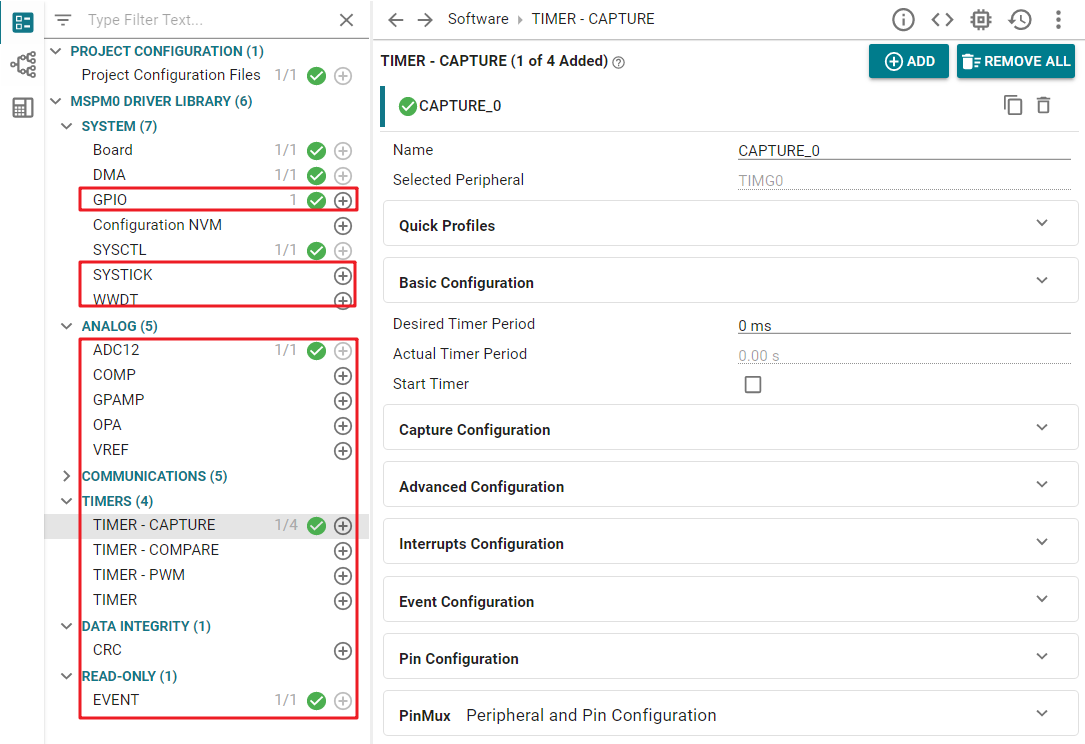

外设视图图 3-16 外设视图
