4.1 获取 MSPM0 包

要获取 MSPM0 包，请使用 TI.com 上的 Ultra Librarian 工具。详细说明如下所示。

  1. 使用这些步骤转到 MSPM0 器件页面下 Ultra Librarian 工具的开始页面。

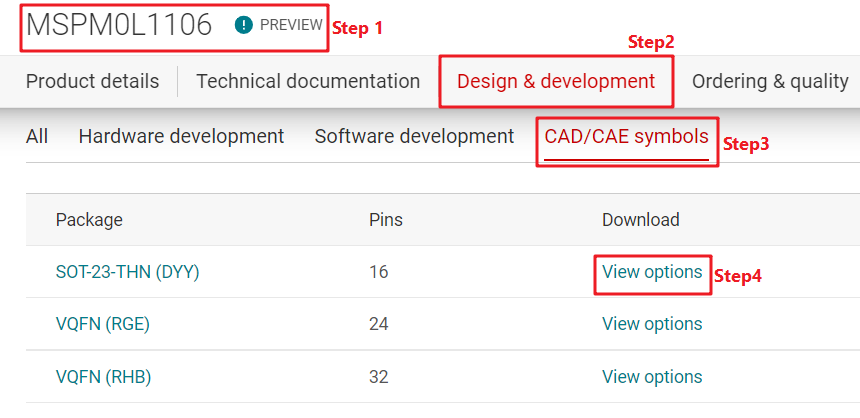

    Ultra Librarian 工具开始页面图 4-1 Ultra Librarian 工具开始页面
  2. 选择所需的 CAD 格式和引脚顺序，以便获取 Altium 设计库文件。
    Ultra Librarian 工具器件选择图 4-2 Ultra Librarian 工具器件选择
  3. 这里以 Altium Designer 库文件为例。

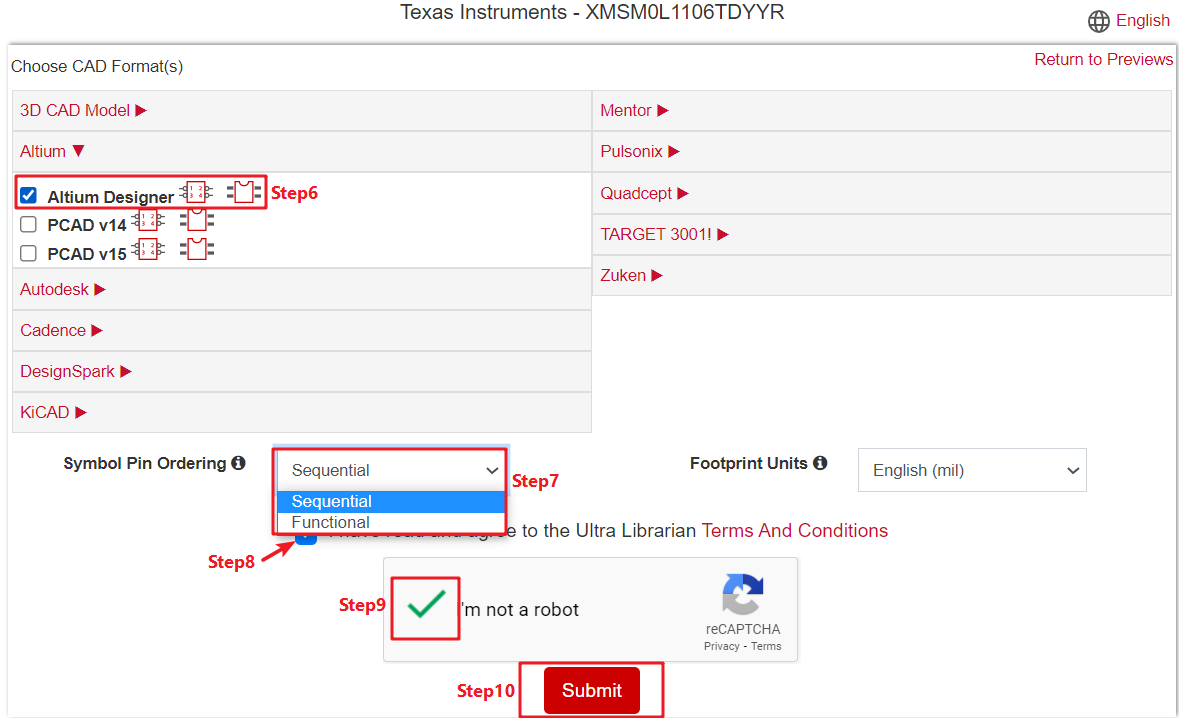

    Ultra Librarian 工具 CAD 下载图 4-3 Ultra Librarian 工具 CAD 下载
  4. 运行 Altium Designer 脚本。

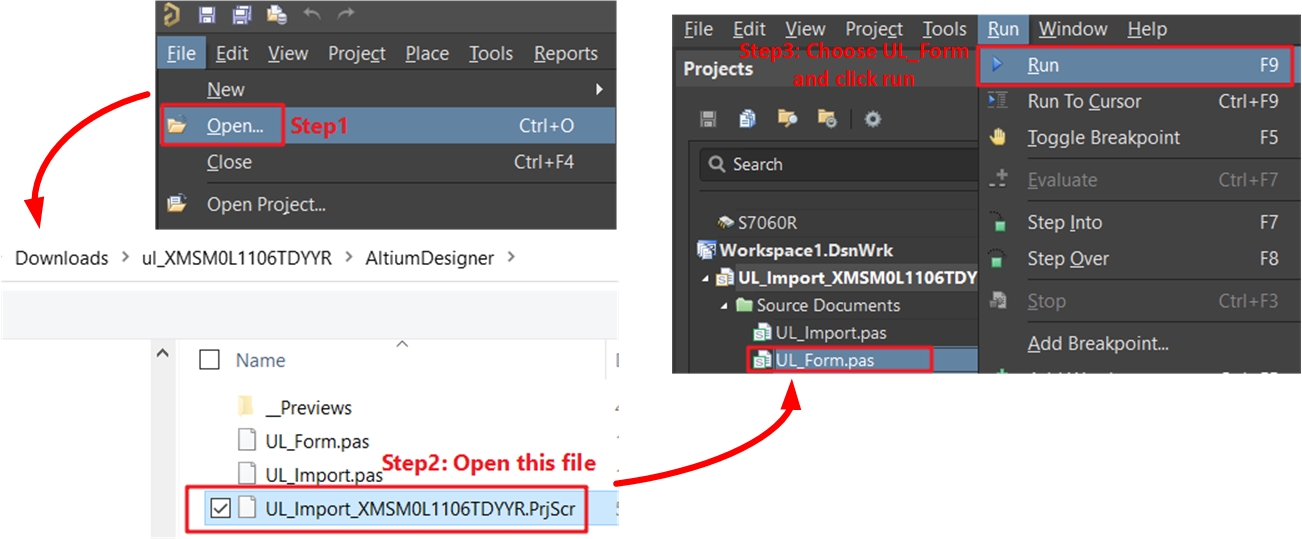

    运行 Altium Designer 脚本图 4-4 运行 Altium Designer 脚本
  5. 生成 PCB 库和原理图库，如图 4-5 所示。

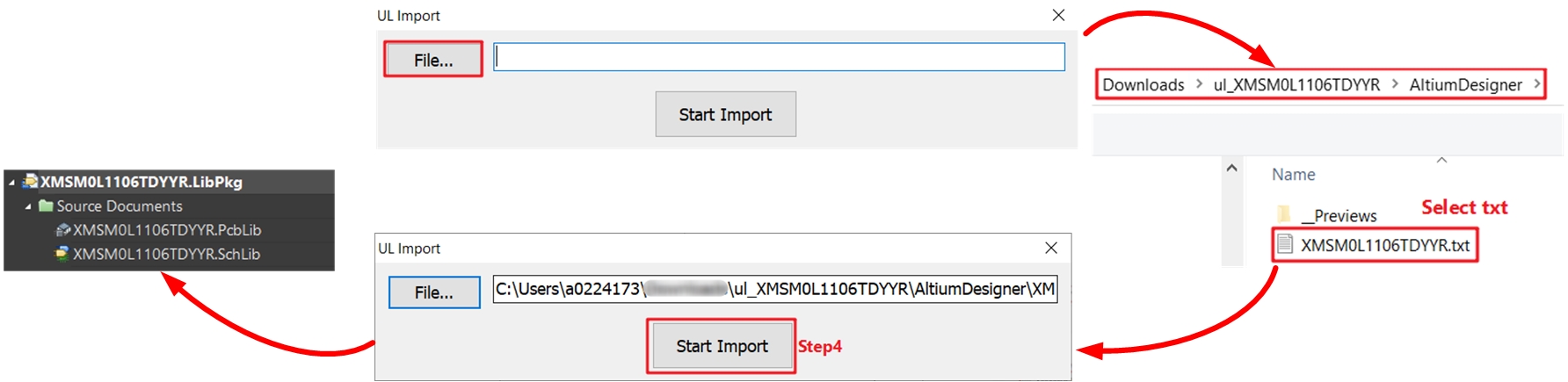

    生成库图 4-5 生成库
  6. 在 PCB Library 下面选择正确的封装。

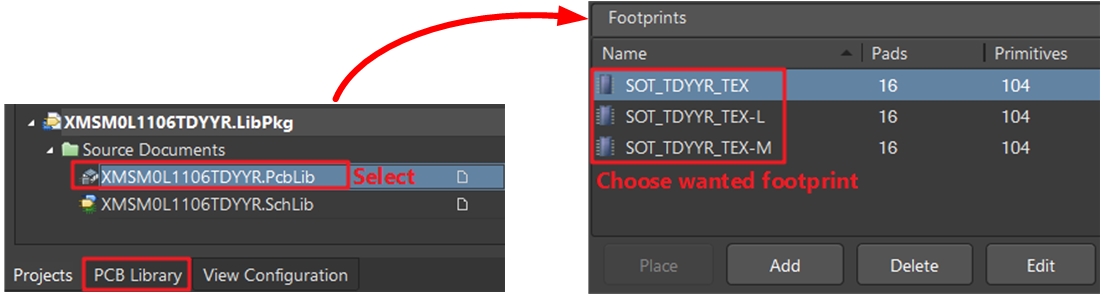

    选择封装图 4-6 选择封装
  7. 导入 PCB 库和原理图库。

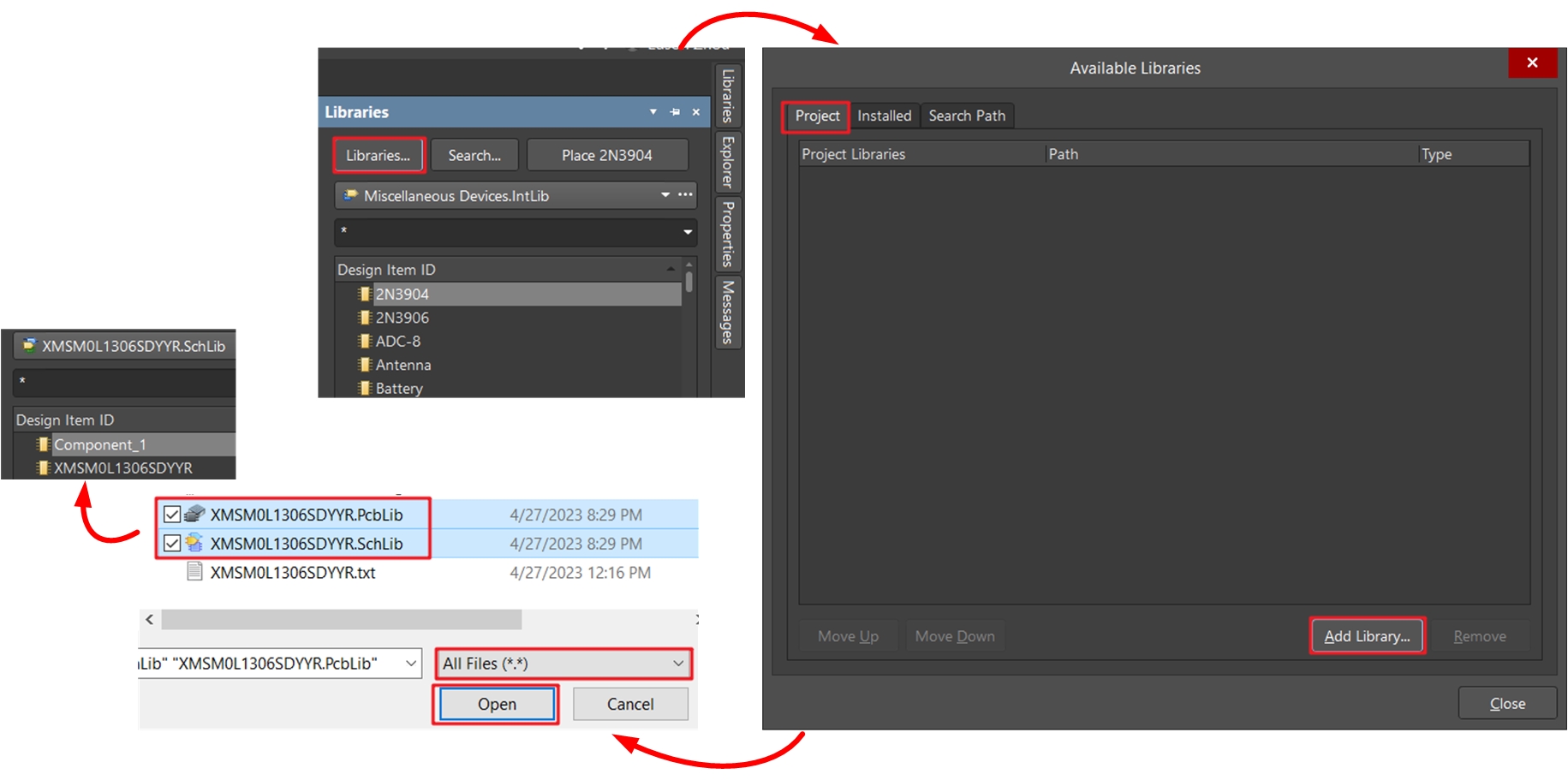

    导入库图 4-7 导入库
