3.5.3.2 导入 SDK 示例

以下指南说明了如何将 MSPM0 SDK 示例导入 Keil：

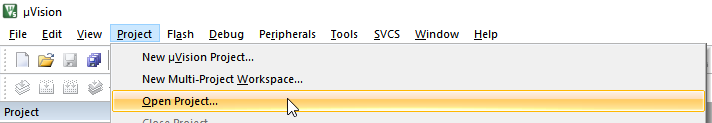

  1. 在 Keil 中，依次选择 Project → Open Project。
    打开工程图 3-43 打开工程

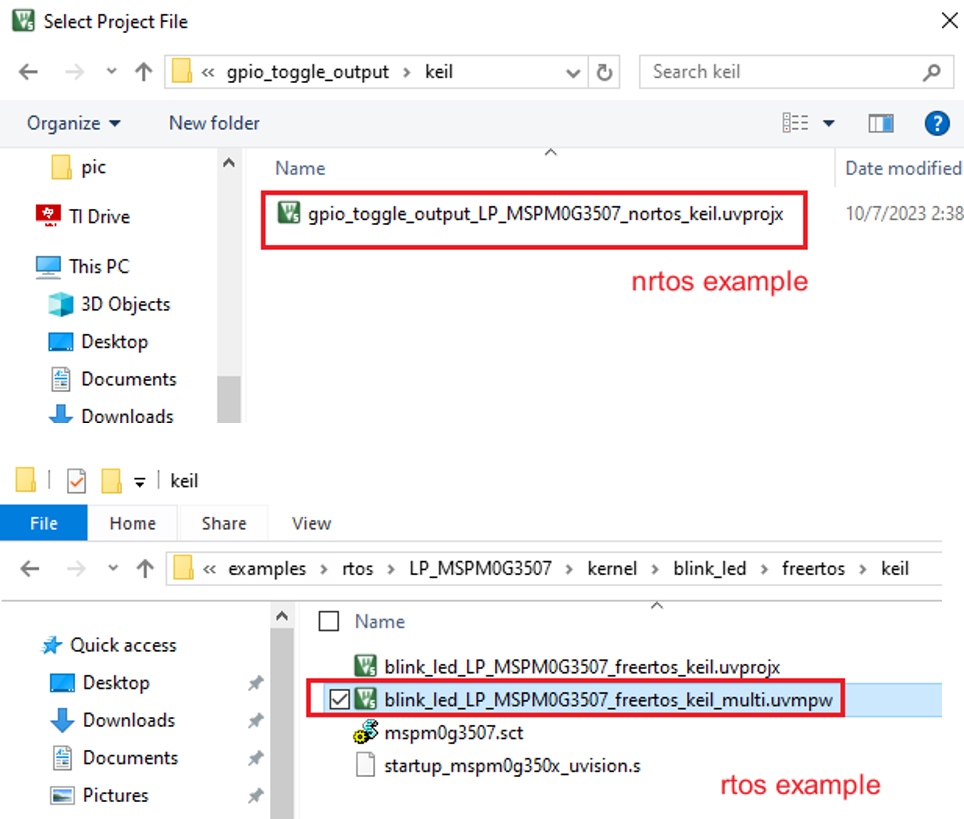

  2. 从 SDK 中选择一个演示工程。对于 nortos 示例，请使用 .uvprojx 工程文件。对于 RTOS 示例，请使用 .uvmpw 工作区文件。图 3-44 展示了一个示例。
    选择 Keil 工程图 3-44 选择 Keil 工程

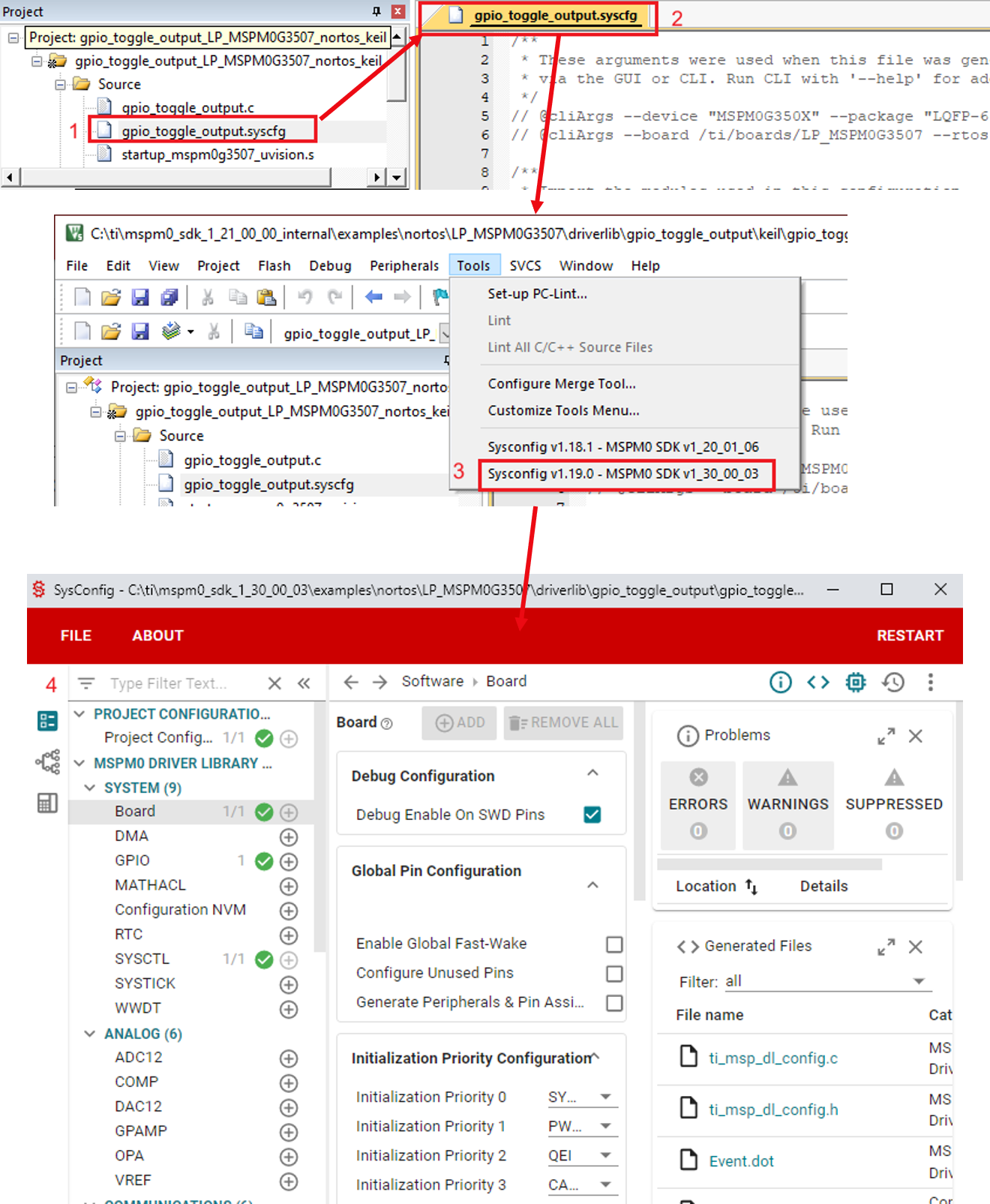

  3. 要打开 .syscfg 文件，请双击 .syscfg 文件。然后选择 Tools → Sysconfig v1.19.0 - MSPM0 SDK v1_30_00_03。.syscfg 文件在单独的窗口中打开。
    打开 .syscfg 文件图 3-45 打开 .syscfg 文件
