ZHCACR5G May   2023  – August 2025 MSPM0C1103 , MSPM0C1103-Q1 , MSPM0C1104 , MSPM0C1104-Q1 , MSPM0C1105 , MSPM0C1106 , MSPM0C1106-Q1 , MSPM0G1105 , MSPM0G1106 , MSPM0G1107 , MSPM0G1505 , MSPM0G1506 , MSPM0G1507 , MSPM0G1518 , MSPM0G1519 , MSPM0G3105 , MSPM0G3105-Q1 , MSPM0G3106 , MSPM0G3106-Q1 , MSPM0G3107 , MSPM0G3107-Q1 , MSPM0G3505 , MSPM0G3505-Q1 , MSPM0G3506 , MSPM0G3506-Q1 , MSPM0G3507 , MSPM0G3507-Q1 , MSPM0G3518 , MSPM0G3518-Q1 , MSPM0G3519 , MSPM0G3519-Q1 , MSPM0H3216 , MSPM0H3216-Q1 , MSPM0L1105 , MSPM0L1106 , MSPM0L1116 , MSPM0L1117 , MSPM0L1227 , MSPM0L1227-Q1 , MSPM0L1228 , MSPM0L1228-Q1 , MSPM0L1303 , MSPM0L1304 , MSPM0L1304-Q1 , MSPM0L1305 , MSPM0L1305-Q1 , MSPM0L1306 , MSPM0L1306-Q1 , MSPM0L1343 , MSPM0L1344 , MSPM0L1345 , MSPM0L1346 , MSPM0L2227 , MSPM0L2227-Q1 , MSPM0L2228 , MSPM0L2228-Q1



  1.   1
  2.   摘要
  3.   商标
  4. 1 概述
  5. 2 MSPM0 在线选择
  6. 3 软件开发说明
    1. 3.1 主要文档
    2. 3.2 LaunchPad 设置
      1. 3.2.1 调试器选择
      2. 3.2.2 LaunchPad 简介
    3. 3.3 MSPM0-SDK 设置
      1. 3.3.1 MSPM0-SDK 安装
      2. 3.3.2 MSPM0-SDK 简介
        1. 3.3.2.1 示例文件夹简介
        2. 3.3.2.2 文档文件夹简介
    4. 3.4 SysConfig 设置
      1. 3.4.1 SysConfig 安装
      2. 3.4.2 SysConfig 介绍
        1. 3.4.2.1 基本概念
        2. 3.4.2.2 工程配置视图
        3. 3.4.2.3 电路板视图
        4. 3.4.2.4 NONMAIN 视图
        5. 3.4.2.5 SYSCTL 视图
        6. 3.4.2.6 外设设置
    5. 3.5 IDE 快速入门
      1. 3.5.1 CCS 快速入门
        1. 3.5.1.1 CCS 安装
        2. 3.5.1.2 导入 SDK 示例
        3. 3.5.1.3 示例下载和调试
        4. 3.5.1.4 在 MSPM0 衍生产品之间进行迁移
        5. 3.5.1.5 生成十六进制文件
        6. 3.5.1.6 对 NONMAIN 编程
      2. 3.5.2 IAR 快速入门
        1. 3.5.2.1 环境设置
          1. 3.5.2.1.1 SDK 支持设置
          2. 3.5.2.1.2 SysConfig 支持设置
        2. 3.5.2.2 导入 SDK 示例
        3. 3.5.2.3 示例下载和调试
        4. 3.5.2.4 在 MSPM0 衍生产品之间进行迁移
        5. 3.5.2.5 生成十六进制文件
        6. 3.5.2.6 对 NONMAIN 编程
      3. 3.5.3 Keil 快速入门
        1. 3.5.3.1 环境设置
          1. 3.5.3.1.1 MSPM0 CMSIS-Pack 设置
          2. 3.5.3.1.2 Sysconfig 支持设置
        2. 3.5.3.2 导入 SDK 示例
        3. 3.5.3.3 示例下载和调试
        4. 3.5.3.4 在 MSPM0 衍生产品之间进行迁移
        5. 3.5.3.5 生成十六进制文件
        6. 3.5.3.6 对 NONMAIN 编程
  7. 4 硬件设计说明
    1. 4.1 获取 MSPM0 包
    2. 4.2 通过 SysConfig 修复引脚功能
    3. 4.3 原理图和 PCB 注意事项
  8. 5 大规模生产说明
    1. 5.1 生成生产映像
    2. 5.2 编程软件工具快速入门
      1. 5.2.1 Uniflash 快速入门
        1. 5.2.1.1 通过 SWD 编程
        2. 5.2.1.2 通过引导加载程序编程
        3. 5.2.1.3 通过 CMD 线路接口编程
      2. 5.2.2 JFlash 快速入门
      3. 5.2.3 C-GANG 快速入门
    3. 5.3 编程硬件快速入门
  9. 6 质量和可靠性说明
    1. 6.1 质量和可靠性材料入口
    2. 6.2 失效信息收集和分析指南
  10. 7 常见开发问题
    1. 7.1 解锁 MCU
      1. 7.1.1 通过引导加载程序解锁
      2. 7.1.2 通过恢复出厂设置 GUI 工具解锁
      3. 7.1.3 通过 Uniflash 解锁
      4. 7.1.4 通过 CCS 解锁
      5. 7.1.5 在禁用复位引脚的情况下解锁
    2. 7.2 MSPM0 编程故障
    3. 7.3 禁用 SWD 或 REST 引脚时的注意事项
    4. 7.4 MCU 在调试和自由运行时的表现不同
    5. 7.5 设置 SWD 密码
    6. 7.6 BSL 相关问题
    7. 7.7 在 LPM 模式下达到预期电流
    8. 7.8 CCS 常见问题
      1. 7.8.1 更改优化级别
    9. 7.9 Keil 常见问题
      1. 7.9.1 从 SDK 复制 Keil 示例
  11. 8 总结
  12. 9 技术文档资源
    1. 9.1 技术参考手册
    2. 9.2 子系统
    3. 9.3 参考设计
    4. 9.4 硬件 EVM 用户指南
    5. 9.5 应用简报
    6. 9.6 应用手册和其他资料
  13. 10修订历史记录

2 MSPM0 在线选择

此步骤说明如何查找 MSPM0 可订购编号。

访问 Arm Cortex-M0+ MCU 产品页，查看 MSPM0 器件列表。导航到此页面后，使用左侧的筛选器根据 MCU 外设要求执行初始筛选，或者使用页面左侧的搜索框直接导航到器件页面。

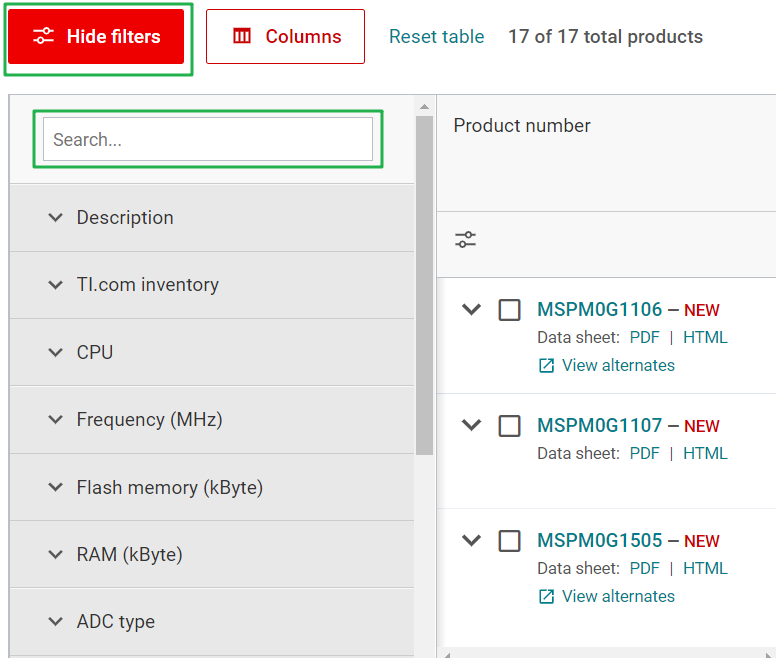

MSPM0 器件列表图 2-1 MSPM0 器件列表

导航至器件页面后，可以找到特定产品的更多规格或功能详细信息。主要文档包括数据表、技术参考手册 (TRM) 和勘误表。器件特定数据表介绍了 MSPM0 的参数和功能数据信息。器件特定 TRM 介绍了 MSPM0 器件的应用方法和特性。器件特定勘误表显示了 MSPM0 相关系列或版本的更正说明。

MSPM0 重要文档列表图 2-2 MSPM0 重要文档列表

图 2-3 展示了器件特定数据表中的器件比较表。用户可使用此表比较不同的器件型号。

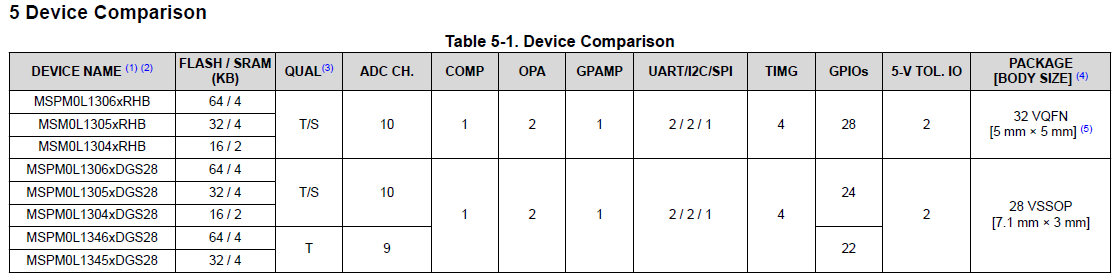

器件比较表图 2-3 器件比较表

请参阅器件页面上的订购和质量 页面，以查看可订购器件型号和参考价格。

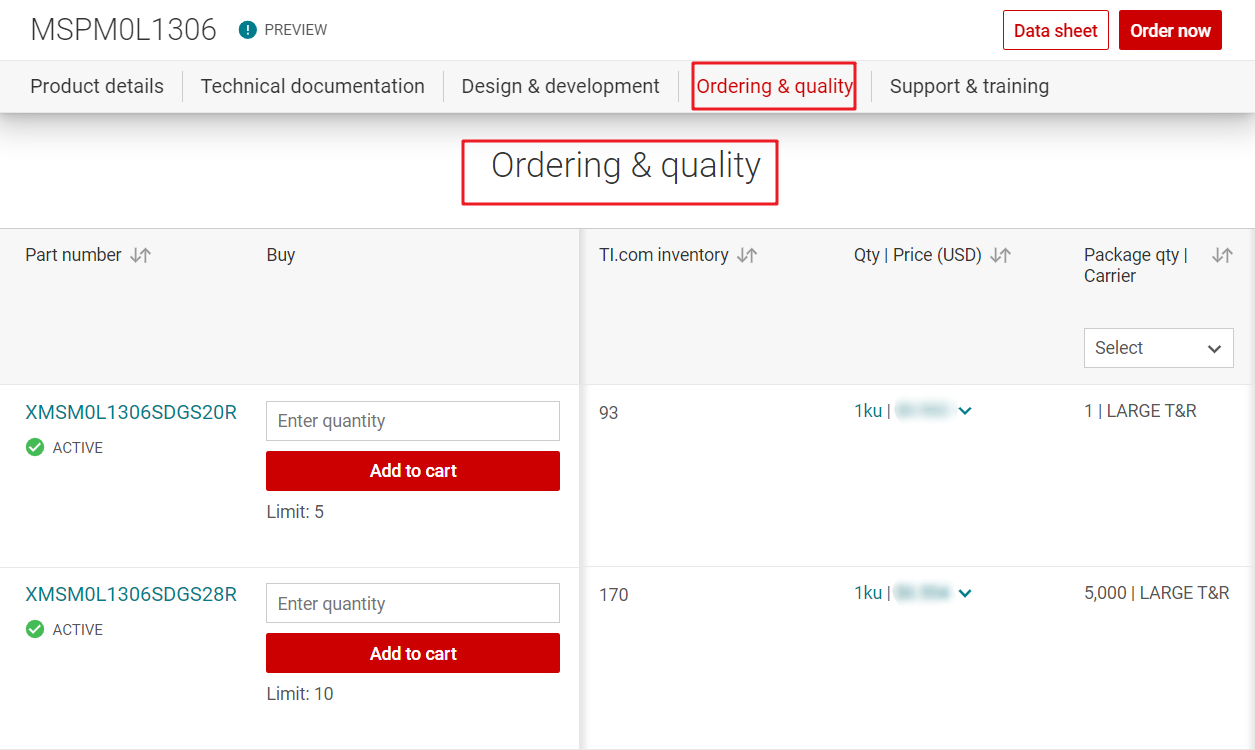

器件订购和质量视图图 2-4 器件订购和质量视图
