7.2 MSPM0 编程故障

如果首次出现编程故障，请逐一检查以下各项：

  1. 在英文路径中安装最新的 IDE 或编程软件工具。建议使用默认安装路径。有关安装说明，请参阅本说明中的相关章节。

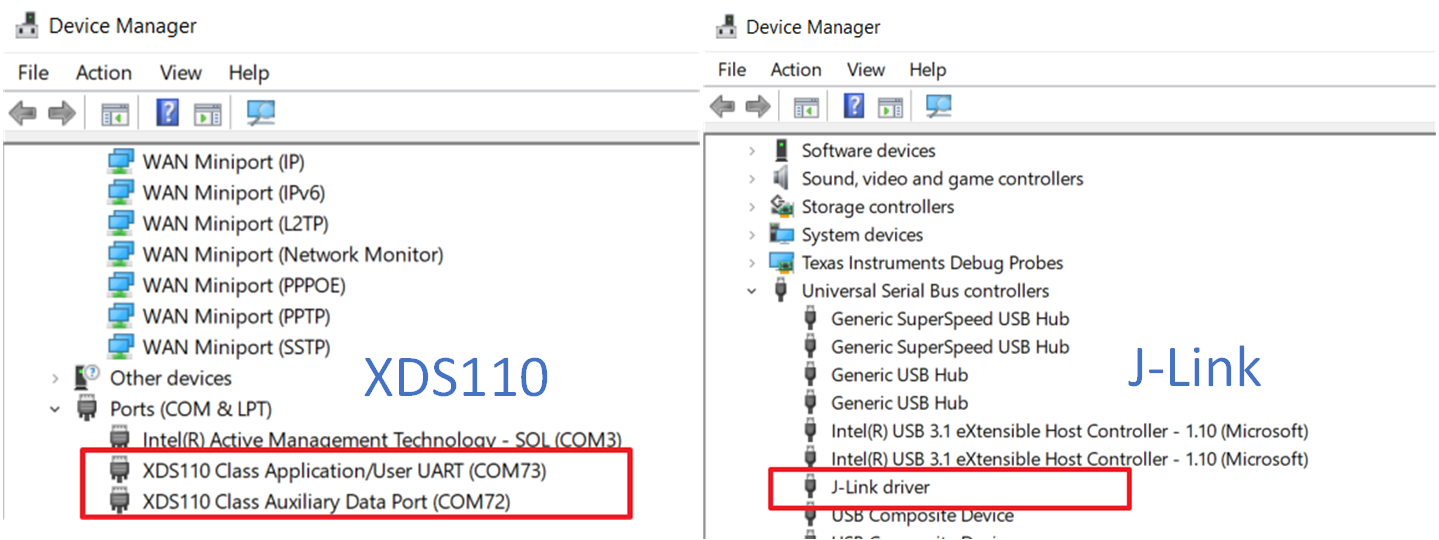

  2. 插入调试器，并检查计算机是否找到调试器。如果调试器未如图 7-6 所示，请检查计算机限制。
    设备管理器视图图 7-6 设备管理器视图
  3. 尝试使用 MSPM0 Launchpad 进行编程，以检查 PC 环境设置是否正常。
  4. 对于您的定制板，请参考节 4.3 检查原理图。请注意 Vcc、Vcore 和 RESET 引脚设置。
  5. 检查调试器和 MSPM0 之间的连接。用户可以参考节 5.3，使用万用表直接检查调试器侧的信号路径，并参考相关数据表，检查 MCU 引脚侧的信号路径。
  6. 检查电路板上的电源。请记住，调试器的功率输出存在限制，输出电压只能是 3V3。需要额外的电源。
  7. 使用示波器检查 SWDIO 和 SWCLK 上的信号波形，尤其是当导线非常长时。请确保信号建立时间足够。

如果第二次出现编程故障，并且之前可以对器件编程，请参阅节 7.1。
