7.5 设置 SWD 密码

通过写入 NONMAIN 中的 BOOTCFG0 和 SWDPW 寄存器，可以将 SWD 接口配置为禁用、启用或使用 128 位密码启用。有关 NONMAIN 和 SWD 密码的详细信息，请参阅器件的技术参考手册和 MSPM0 MCU 中的网络安全机制。用户可以按照以下步骤在 SWD 上添加密码。

  1. 通过 sysconfig 启用并输入 SWD 密码。
  2. 启用 Nonmain 配置。
  3. 重新加电后，器件被锁定。

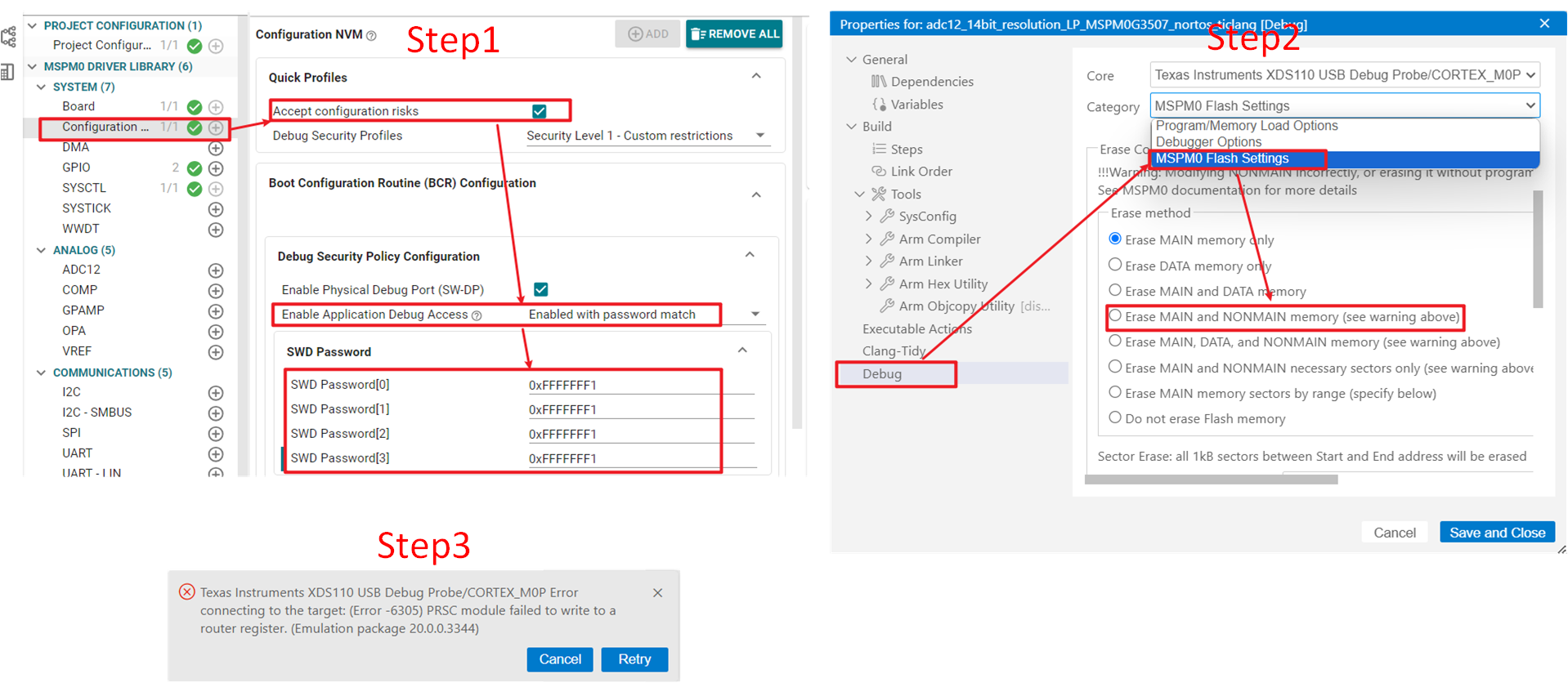

启用 SWD 密码图 7-8 启用 SWD 密码
注： SBW 安全性仅在重新加电后有效。

以下使用密码对 MSPM0 重新编程的步骤。此操作不会擦除 NONMAIN，因此除非修改了 NONMAIN，否则密码会保持有效。

  1. 在 CCS 工程中，选择 targetConfigs → MSPM0xxxx.ccxml。在 .ccxml 文件中输入密码。按 Ctrl+S 保存 .ccxml 文件。
  2. 右键单击 .ccxml 并选择启动无工程调试。首先选择 DebugAccessPasswordAuthentication。在 GEL 输出显示命令执行完成后，选择Factory Reset。有关恢复出厂设置的更多信息，请参阅 节 7.1。
  3. 现在，器件将恢复空状态，并准备好对新固件进行重新编程。

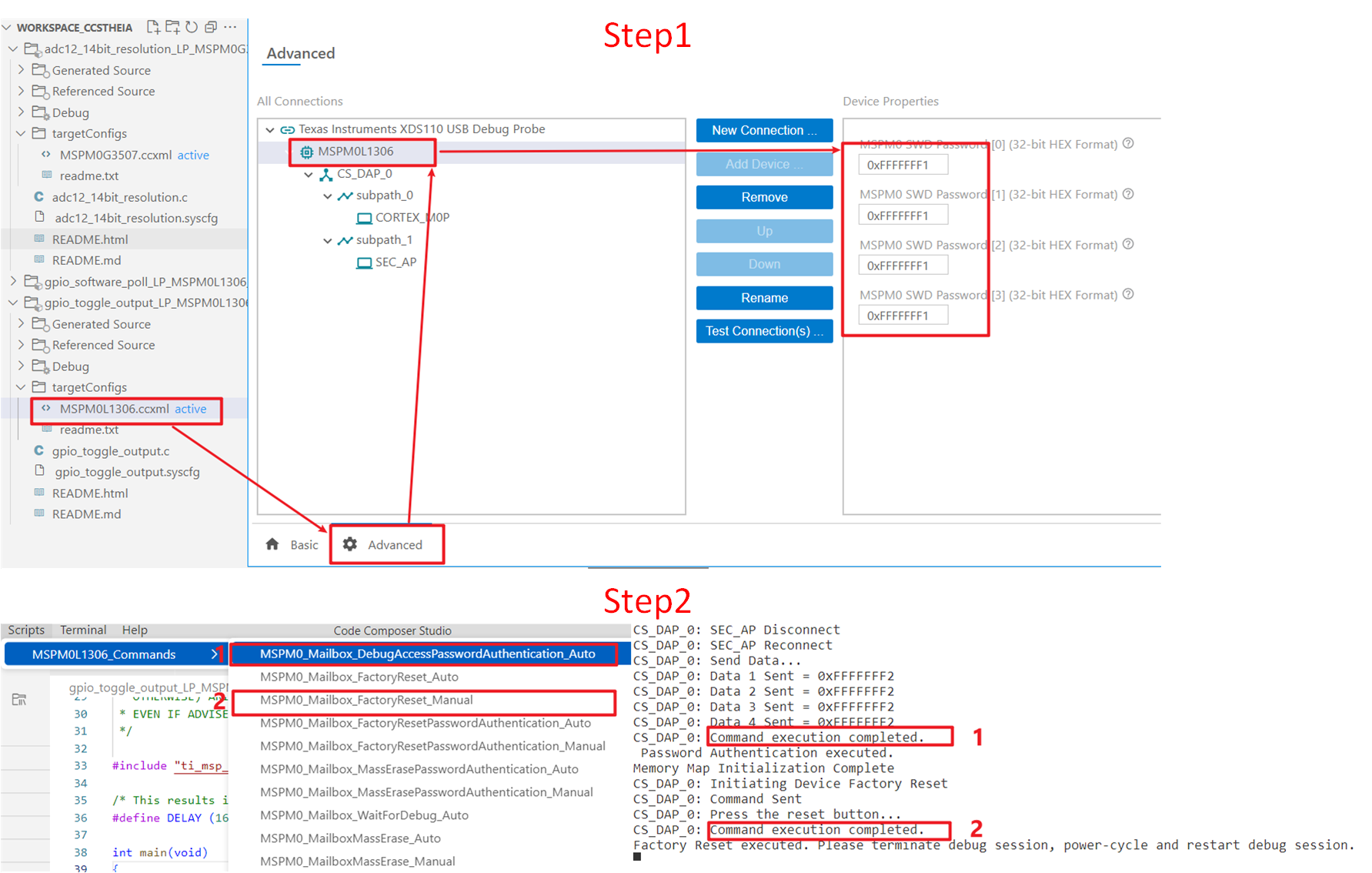

清除 SWD 密码图 7-9 清除 SWD 密码
注： 启用密码功能可用于 CCS、IAR 和 Keil。清除密码功能只能用于 CCS。
