1.1.2 IPC 尺寸

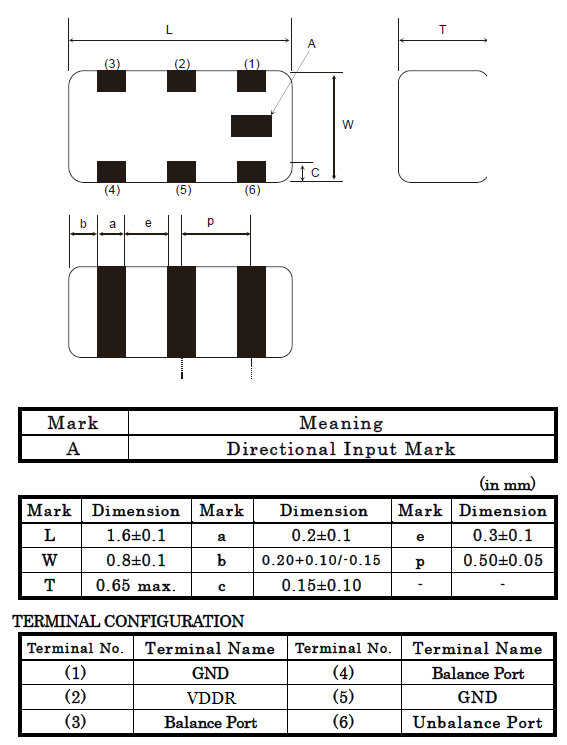

图 1-4 展示了 IPC 的物理尺寸。尺寸仅为 1.60mm x 0.80mm。这使得 IPC 成为紧凑型设计的理想之选，并使布局更容易，产生射频布局问题的风险更低。

GUID-20220316-SS0I-FZ0W-MLGC-BWLT9P8KV22X-low.png图 1-4 元件尺寸
