Unsymmetrische Ausgangsspannung

Bei der Entwicklung isolierter Spannungsmessschaltungen mit isolierten Industriestandard-Verstärkern wie dem AMC1311 besteht eine häufige Herausforderung darin, den Differenzausgang des isolierten Verstärkers in einseitig geerdet umzuwandeln, um eine direkte Schnittstelle mit dem Analog-Digital-Wandler (ADC) innerhalb des Mikrokontrollers (MCU) zu schaffen. Dies kann teuer werden und zusätzlichen Platinenplatz verbrauchen.

Um Platz auf der Platine zu sparen, helfen die Bausteine AMC0311R-Q1, AMC0311S-Q1 , AMC0330R-Q1 und AMC0330S-Q1, Kosten auf Systemebene zu sparen und die Lösungsgröße zu reduzieren, da kein differenzieller zu unsymmetrischer Wandlerschaltkreis mehr benötigt Abbildung 32wird, der typischerweise aus einem Operationsverstärker und einer Referenzspannung besteht (siehe ).

Herkömmliche isolierte Spannungsmessungstopologie.Abbildung 32 Herkömmliche isolierte Spannungsmessungstopologie.

Abbildung 33 zeigt die Anschlussbelegung dieser asymmetrischen Bausteine.

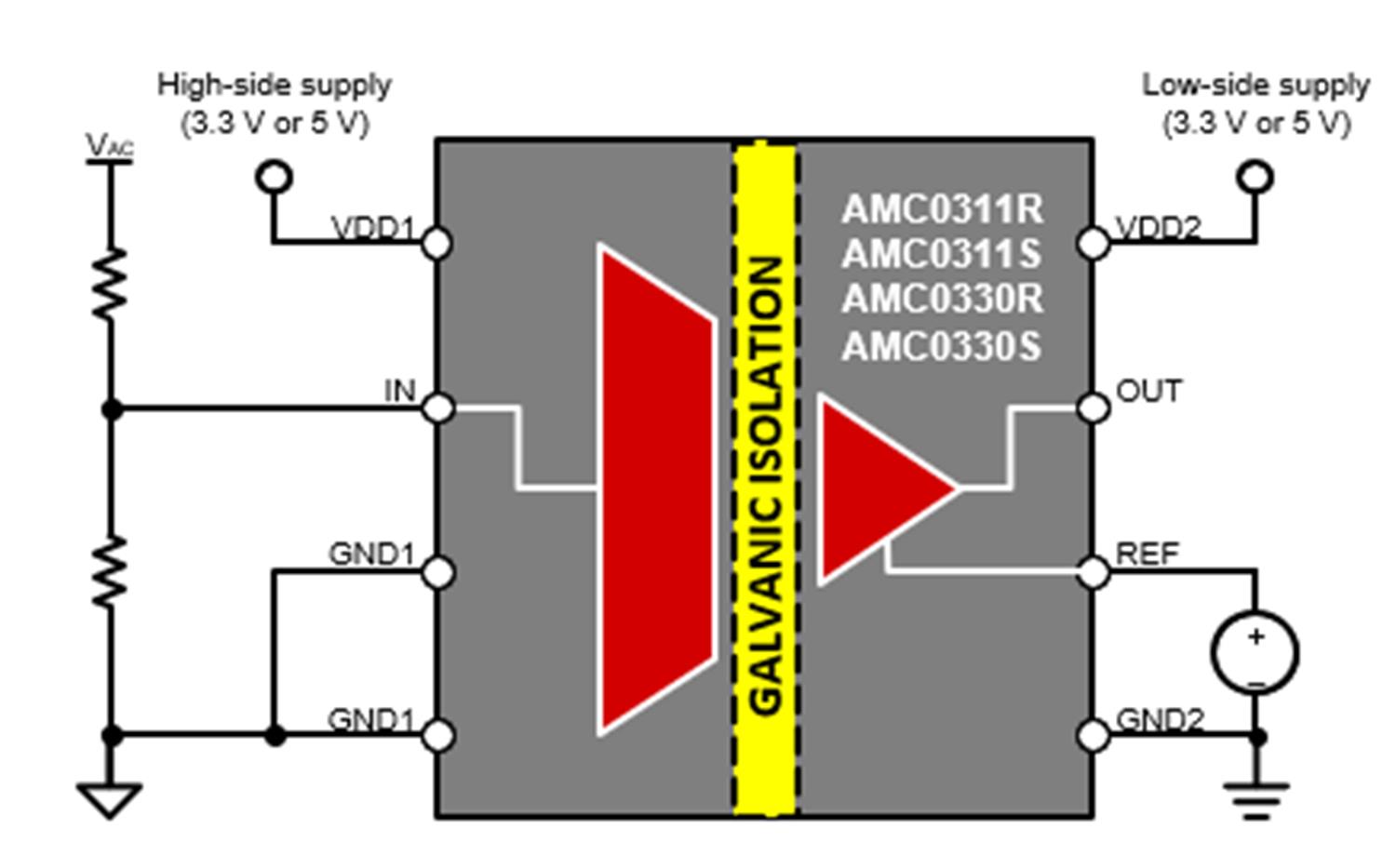

Integration des differenziellen zu unsymmetrischen Operationsverstärkers.Abbildung 33 Integration des differenziellen zu unsymmetrischen Operationsverstärkers.

Die Bausteine AMC0311R-Q1 und AMC0330R-Q1 sparen Platz auf der Platine. Ihr ratiometrischer Ausgang ermöglicht eine variable Ausgangsverstärkung, die eine Ausgangsschwingung des isolierten Spannungsmessbausteins bereitstellt, die der Referenzspannung des ADC innerhalb der MCU folgt (siehe Abbildung 34). Dadurch kann der gesamte Dynamikbereich des A/D-Wandlers für Messungen mit verbesserter Auflösung genutzt werden.

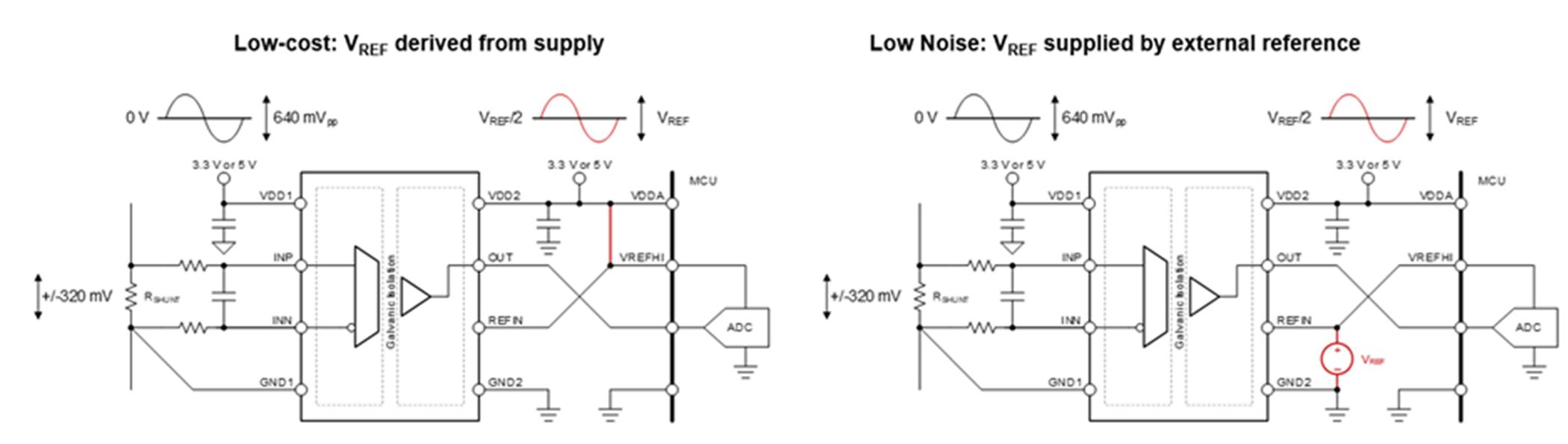

Ratiometrische isolierte Spannungserfassung am Ausgang.Abbildung 34 Ratiometrische isolierte Spannungserfassung am Ausgang.

Weitere Informationen zu integrierten Widerstandsbausteinen finden Sie im Anwendungshinweis Trennverstärker mit differenziellen, unsymmetrischen festen Verstärkungsfaktoren und ratiometrischen Ausgängen für Spannungsmessanwendungen.
