6.8 典型特性

典型特性显示了 TPS3704x 器件的典型性能。测试条件为 TA = 25°C，VDD = 3.3V，Rpull-upx = 10kΩ，CLOAD = 50pF，除非另有说明。

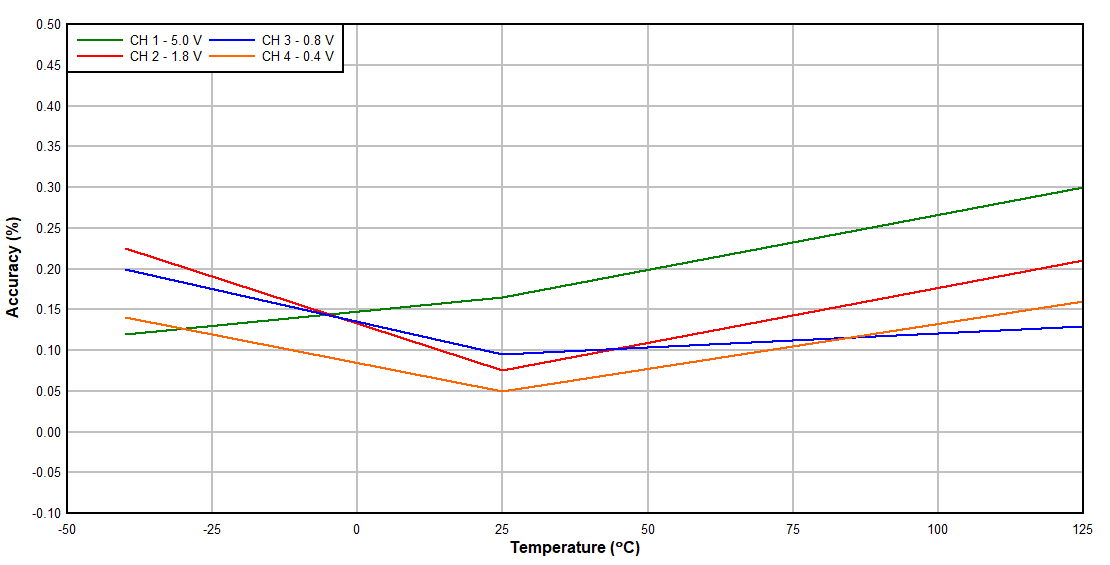

GUID-20210214-CA0I-LTN7-N0PR-DGDGJ2V00KGQ-low.gif图 6-3 欠压精度与温度间的关系

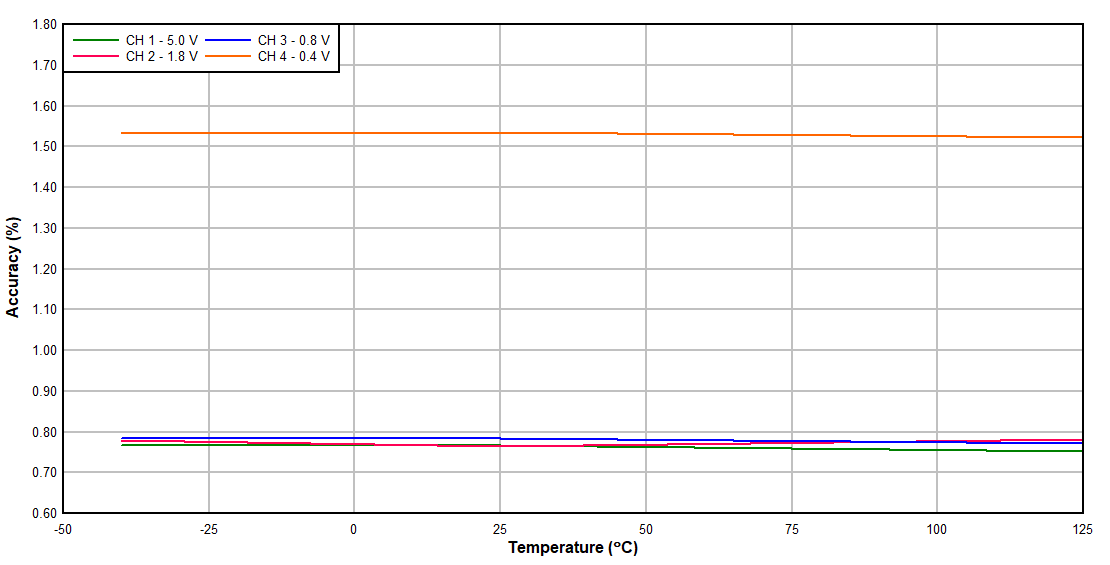

GUID-20210214-CA0I-TXS1-9B3W-75CQGFJCRTX2-low.gif图 6-5 欠压迟滞电压精度与温度间的关系
输出（RESETx 引脚）= 高电平
图 6-7 电源电流与温度间的关系
VDD = 5V
图 6-9 低电平 CH 1 输出电压与 RESET1 电流间的关系
VDD = 5V
图 6-11 低电平 CH 2 输出电压与 RESET2 电流间的关系
VDD = 5V
图 6-13 低电平 CH 3 输出电压与 RESET3 电流间的关系
VDD = 5V
图 6-15 低电平 CH 4 输出电压与 RESET4 电流间的关系
GUID-20210218-CA0I-BNPS-CTF1-02SW5JPV6JK4-low.svg
VDD = 1.7V
图 6-17 SENSE1 毛刺抑制 (VIT+) 与过驱间的关系
GUID-20210218-CA0I-CR38-V9WX-6LKM6R8LLZ2R-low.svg
VDD = 3.3V
图 6-19 SENSE1 毛刺抑制 (VIT+) 与过驱间的关系
GUID-20210218-CA0I-MDDT-NLNK-KWKHXJ1ZJMHH-low.svg
VDD = 5V
图 6-21 SENSE1 毛刺抑制 (VIT+) 与过驱间的关系

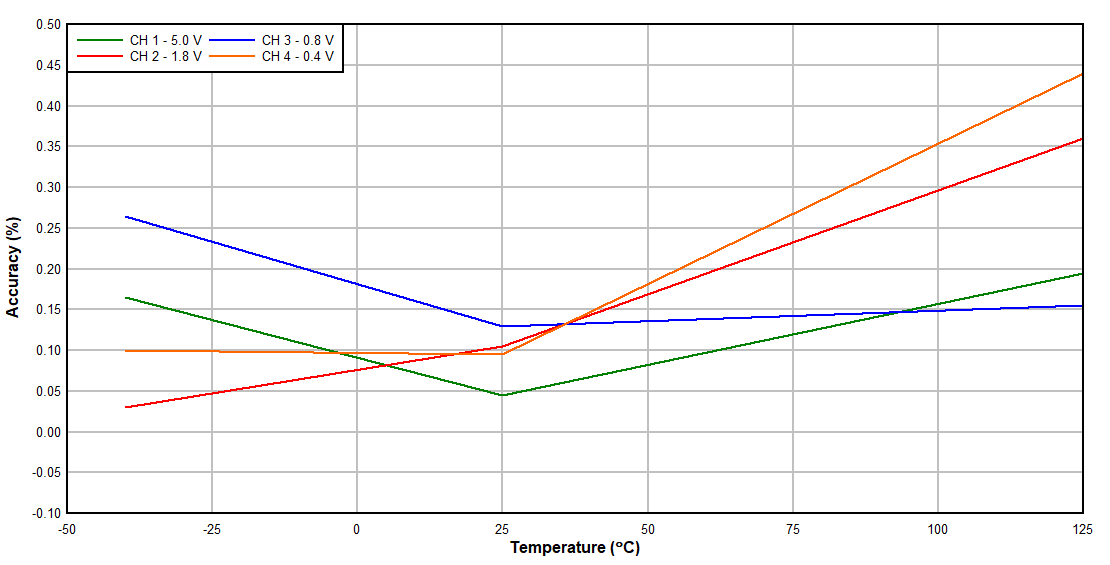

GUID-20210214-CA0I-C1J9-MJMV-2V0HNMWFRM4Z-low.gif图 6-4 过压精度与温度间的关系

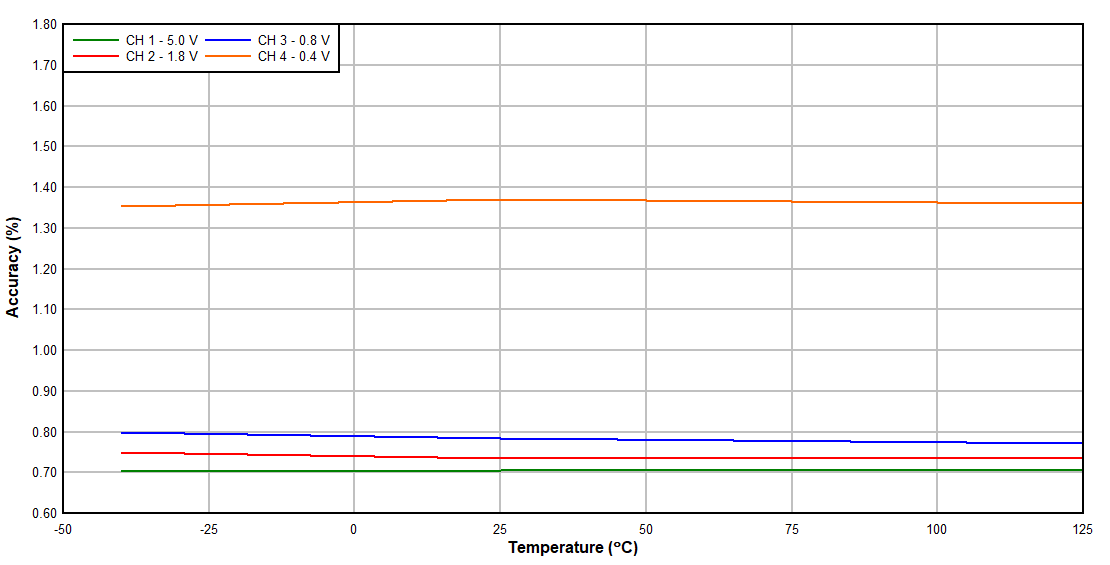

GUID-20210214-CA0I-LQQP-Z2LP-45H5N2HLQMJM-low.gif图 6-6 过压迟滞电压精度与温度间的关系
VDD = 1.7V
图 6-8 低电平 CH 1 输出电压与 RESET1 电流间的关系
VDD = 1.7V
图 6-10 低电平 CH 2 输出电压与 RESET2 电流间的关系
VDD = 1.7V
图 6-12 低电平 CH 3 输出电压与 RESET3 电流间的关系
VDD = 1.7V
图 6-14 低电平 CH 4 输出电压与 RESET4 电流间的关系
GUID-20210218-CA0I-PCRH-W8PP-TVSV00RTPWF6-low.svg
VDD = 1.7V
图 6-16 SENSE1 毛刺抑制 (VIT-) 与过驱间的关系
GUID-20210218-CA0I-4F60-R30J-BK6PCL7M4LZD-low.svg
VDD = 3.3V
图 6-18 SENSE1 毛刺抑制 (VIT-) 与过驱间的关系
GUID-20210218-CA0I-FFFP-TCV0-D83ZDSKKFTCK-low.svg
VDD = 5V
图 6-20 SENSE1 毛刺抑制 (VIT-) 与过驱间的关系
