8.3.2 TVSP 器件配置和 ESD 保护

瞬态电压保护和固件设置引脚 (TVSP) 有三个功能： 1) 启动配置设置；2) USB 连接器引脚短接至 VBUS 或 VBAT 的保护；以及 3) USB 连接器引脚增强型 ESD 保护。

  • RTVSP：上电时，TVSP 引脚和 PGND 之间的电阻决定了启动方法、USB PD 端口 I2C 地址和 I2C 逻辑阈值。电阻值与具体器件相关；请参阅表 8-5。常见的配置如基本 TVSP 引脚连接 中所示，其中 RTVSP 开路，对应于 TVSP 索引 0。在器件初始化和启动期间，通常在上电后的 4 秒内，VIN 必须高于 7.6V，以便确保 TVSP 引脚适当偏置至 5.5V。启动完成后，器件可以在整个 VIN 范围内运行。
  • CTVSP：必须 将一个 0.1µF 电容器 (CTVSP) 连接到 PGND。将 CTVSP 尽可能靠近 TVSP 引脚放置，以尽量减小寄生电感。CTVSP 是集中保护电路的一部分，可增强连接器引脚 Px_CCy、Px_DP 和 Px_DM，防止其在短接至 VBUS、VBAT 和 ESD 事件期间损坏。为了确保内部 TVSP 稳压器电路正常运行，建议使用 40V 0.1µF 电容器。
  • TVSP 阻尼器网络：电容 CDAMP 和电阻 RDAMP 形成一个 RC 网络，可以防止在连接器引脚过压和 ESD 事件期间过量电流流入器件内。
    • CDAMP：必须 将一个 0.47µF 电容器与 RDAMP 串联至 PGND。建议使用 40V 0.47µF 电容器。
    • RDAMP：必须 将一个 10Ω 电阻器与 CDAMP 串联至 PGND。建议使用 0.25W 额定值。

TPS25762-Q1 基本 TVSP 引脚连接图 8-4 基本 TVSP 引脚连接
表 8-2 建议的 TVSP 元件
CTVSP RDAMP CDAMP
0.1μF 10Ω 0.47μF
表 8-3 RTVSP 配置设置 (TPS257xxCQRQLRQ1)
RTVSP (kΩ) (1) TVSP 索引 ADC 值 I2C 目标端口地址 (A | B)(2) I2C 逻辑 (VDD) 启动模式
开路 0 ≤ 10 (0x0A) 0x22 | 0x26 3.3V EEPROM
93.1 1 ≤ 24 (0x18) 0x23 | 0x27 3.3V 外部 HUB/MCU
47.5 2 ≤ 42 (0x2A) 0x22 | 0x26 1.8V EEPROM
29.4 3 ≤ 63 (0x3F) 0x23 | 0x27 1.8V 外部 HUB/MCU
20.0 4 ≤ 89 (0x59) 0x23 | 0x27 3.3V EEPROM
14.7 5 ≤ 119 (0x77) 0x22 | 0x26 3.3V 外部 HUB/MCU
11.0 6 ≤ 156 (0x9C) 0x23 | 0x27 1.8V EEPROM
8.45 7 ≤ 201 (0xC9) 0x22 | 0x26 1.8V 外部 HUB/MCU
6.65 8 ≤ 255 (0xFF) 0x22 | 0x26 3.3V 固件更新
表 8-4 RTVSP 配置设置 (TPS257xxCAQRQLRQ1)
RTVSP (kΩ) TVSP 索引 ADC 值 I2C 目标端口地址 (A | B) I2C 逻辑 (VDD) 启动模式
开路 0 ≤ 10 (0x0A) 0x22 | 0x26 3.3V EEPROM
5.6 8 ≤ 255 (0xFF) 0x22 | 0x26 3.3V 固件更新
表 8-5 RTVSP 配置设置 (TPS257xxDQRQLRQ1)
RTVSP (kΩ) (1) TVSP 索引 ADC 值 I2C 目标端口地址 (A | B)(2) I2C 逻辑 (VDD) 启动模式
开路 0 ≤ 10 (0x0A) 0x22 | 0x26 3.3V EEPROM
93.1 1 ≤ 24 (0x18) 0x23 | 0x27 3.3V 外部 HUB/MCU
47.5 2 ≤ 42 (0x2A) 0x22 | 0x26 1.8V EEPROM
26.7 3 ≤ 63 (0x3F) 0x23 | 0x27 1.8V 外部 HUB/MCU
18.2 4 ≤ 89 (0x59) 0x23 | 0x27 3.3V EEPROM
13.0 5 ≤ 119 (0x77) 0x22 | 0x26 3.3V 外部 HUB/MCU
9.53 6 ≤ 156 (0x9C) 0x23 | 0x27 1.8V EEPROM
7.5 7 ≤ 201 (0xC9) 0x22 | 0x26 1.8V 外部 HUB/MCU
5.6 8 ≤ 255 (0xFF) 0x22 | 0x26 3.3V 固件更新
(1) 需要 1% 电阻器。
(2) 0x22h = 0100010、0x26h = 0100110、0x23h = 0100011、0x27 = 0100111

对于 TPS25762D-Q1 器件，在上电时会应用出厂编程的默认应用配置。当启动模式配置为 EEPROM 但未加载 EEPROM 配置时将应用默认配置；例如，当 EEPROM 提供的映像无效或 EEPROM 未连接时，便是如此。加载默认应用配置时，最大端口输出功率（端口 PDP）将使用 RTVSP 定义的 TVSP 索引进行配置。此运行模式的有效 TVSP 索引显示在“RTVSP 端口最大 PDP 选择（TPS25762DQRQLRQ1 和 TPS25772DQRQLRQ1）”中。

表 8-6 RTVSP 端口最大 PDP 选择（TPS25762DQRQLRQ1 和 TPS25772DQRQLRQ1）
RTVSP (kΩ) TVSP 索引 ADC 值 I2C 目标端口地址 (A | B) I2C 逻辑 (VDD) 端口最大 PDP
开路 0 ≤ 10 (0x0A) 0x22 | 0x26 3.3V 60W
47.5 2 ≤ 42 (0x2A) 0x22 | 0x26 1.8V 45W
18.2 4 ≤ 89 (0x59) 0x23 | 0x27 3.3V 27W
9.53 6 ≤ 156 (0x9C) 0x23 | 0x27 1.8V 15W

加载默认应用配置时的器件设置如表 8-7 所示。

表 8-7 默认应用配置（TPS25762DQRQLRQ1 和 TPS25772DQRQLRQ1）
参数 TPS25762DQRQLRQ1 TPS25772DQRQLRQ1 备注
XID 0x00 0x00
PID 0x00 0x00
VID 0x0451 0x0451 TI VID
端口最小功率 7.5W 7.5W 适用于所有端口
端口最大功率 60W/45W/27W/15W 60W/45W/27W/15W 由 TVSP 索引设置；适用于所有端口
系统最大功率 60W/45W/27W/15W 端口最大功率 x 2
端口 PPS 启用 启用 适用于所有端口
SPM 电源策略 不适用 保证容量
BC1.2 启用 启用 适用于所有端口
外部直流/直流 不适用 TPS55288-Q1
端口 A ILIM 过冲 400mA 400mA
端口 A APDO ILIM 过冲 50mA 50mA
端口 A 电缆补偿 禁用 禁用
端口 A 高 ILIM 延迟 启用 启用
端口 B ILIM 过冲 不适用 400mA
端口 B APDO ILIM 过冲 不适用 50mA
端口 B 电缆补偿 不适用 外部 由外部直流/直流转换器设置
端口 B VBUS 升压 不适用 0.1V
端口 B 放电 不适用 启用 外部，由 GPIO9 控制
内部直流/直流转换器频率 400kHz 400kHz
内部直流/直流转换器抖动 10Hz 10Hz
上电宽限期 15 分钟 15 分钟
下电宽限期 15 分钟 15 分钟
范围 3 功率 FULL FULL
范围 2 功率 60% 60% 系统最大功率的百分比
范围 1 至 2 上升阈值 8.96V 8.96V 在 VIN 下测得
范围 2 至 1 下降阈值 7.04V 7.04V 在 VIN 下测得
范围 2 至 3 上升阈值 11.52V 11.52V 在 VIN 下测得
范围 3 至 2 下降阈值 10.08V 10.08V 在 VIN 下测得
热折返 启用 启用 NTC/PTC 配置
相位 1 最大功率 60% 60% 系统最大功率的百分比
相位 1 上升阈值 2.044V 2.044V
相位 1 下降阈值 1.988V 1.988V
相位 2 最大功率 30% 30% 系统最大功率的百分比
相位 2 上升阈值 2.1V 2.1V
相位 2 下降阈值 2.044V 2.044V
相位 3 最大功率 0% 0% 系统最大功率的百分比
相位 3 上升阈值 2.142V 2.142V
相位 3 下降阈值 2.086V 2.086V

需要 TVSP 索引 0（RTVSP 开路）以外配置的应用（如 RTVSP 配置设置 (TPS257xxCQRQLRQ1) 和 RTVSP 配置设置 (TPS257xxDQRQLRQ1) 中所示）必须实施与图 8-5 所示类似的电路。双极晶体管的基极连接到 LDO_5V 以提供 TVSP 电阻器的正确上电时序控制 - 禁用 TPS25762-Q1 时关闭，启用 TPS25762-Q1 时开启。建议使用 2N2222，因为它具有较大的集电极-发射极击穿电压、低成本以及广泛的可用性。

TPS25762-Q1 RTVSP 电路配置图 8-5 RTVSP 电路配置

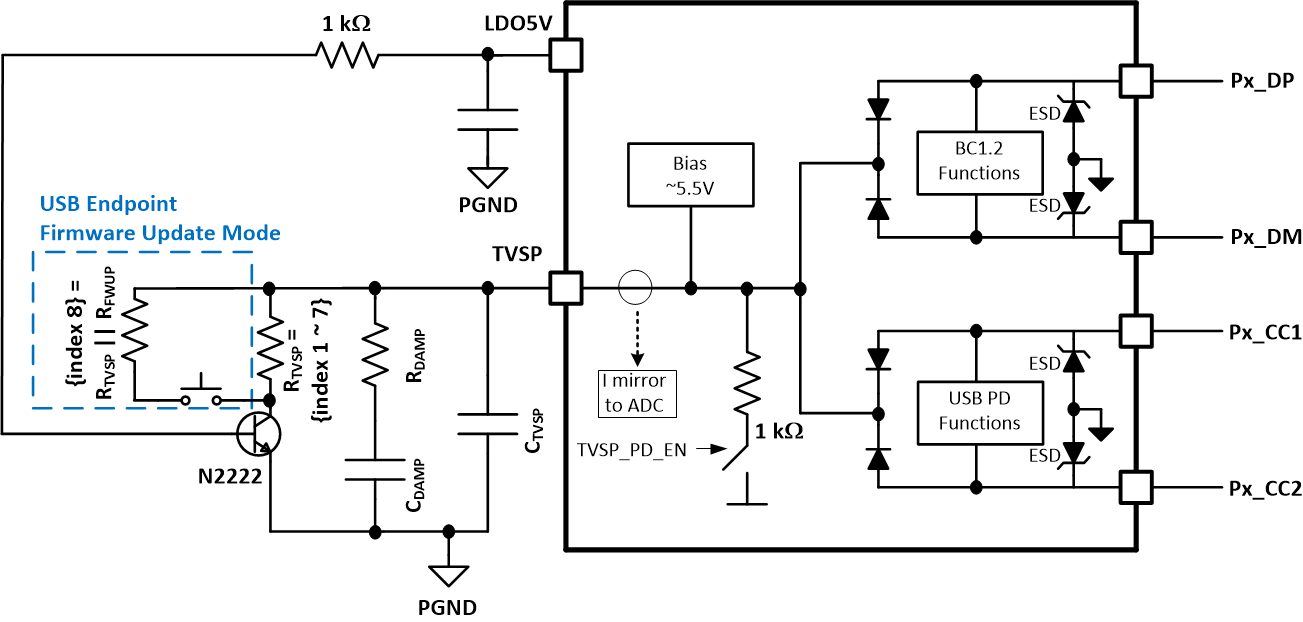

可在 PA_DP 和 PA_DM 引脚上使用 USB 端点来更新器件固件。要启用固件更新模式，请使用 TVSP 和 PGND 之间对应于 TVSP 索引 8 的电阻来启动器件。可以通过对器件进行下电上电或通过将 EN/UVLO 引脚暂时拉至低于 VEN(OPER) 阈值来执行启动周期。图 8-6 中显示了启用 USB 端点固件更新模式的示例电路。

TPS25762-Q1 启用 USB 端点固件更新模式的示例电路图 8-6 启用 USB 端点固件更新模式的示例电路
