8.3.4 USB-PD 物理层

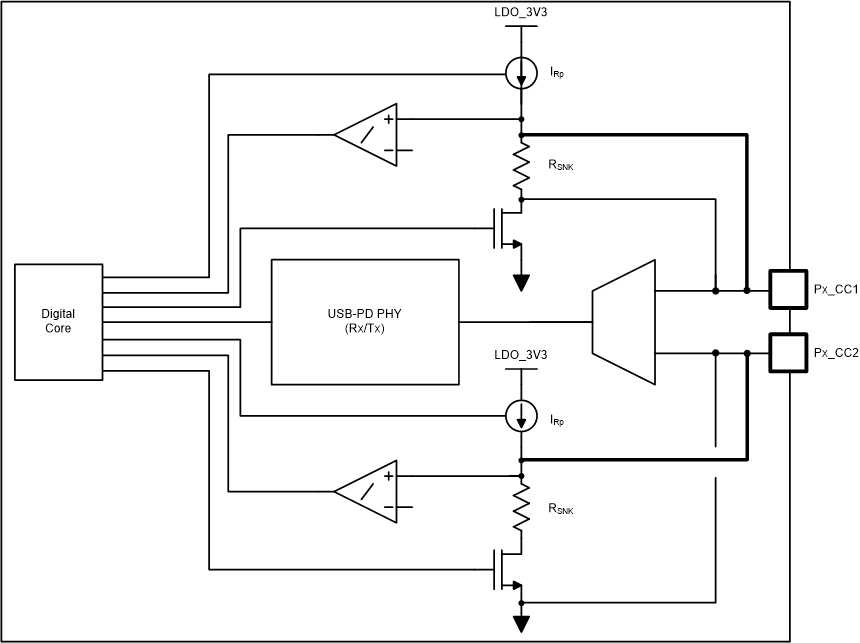

图 8-18 展示了 USB PD 物理层块，周围是简化版模拟插拔和方向检测块。该物理层块适用于端口 A。

TPS25762-Q1 USB-PD 物理层和简化版插拔和方向检测电路图 8-18 USB-PD 物理层和简化版插拔和方向检测电路

USB-PD 消息在 USB Type-C 系统内用 BMC（双相标记编码）信令发送。BMC 信号将在由于 USB-PD BMC 发送器 部分中讨论的 Rp（或 Rd）电缆连接机制而发生直流偏置的同一引脚（Px_CC1 或 Px_CC2）上输出。
