8.3.7 ADC

该 ADC 如图 8-30 所示。该 ADC 是一款 8 位逐次逼近 ADC。该 ADC 的输入是一个模拟输入多路复用器，支持器件中各种电压和电流的多个输入。该 ADC 的输出可供应用程序固件读取和使用。

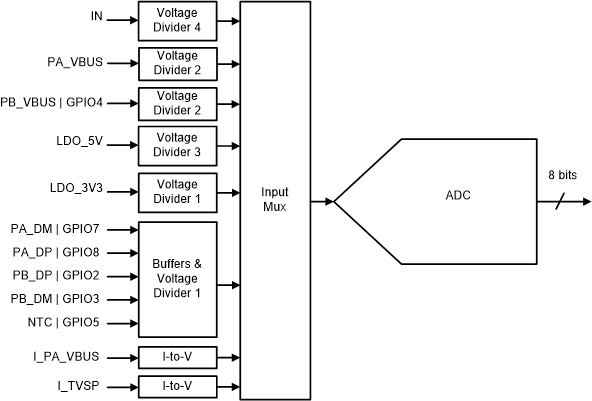

TPS25762-Q1 SAR ADC图 8-30 SAR ADC
TPS25762-Q1 ADC 转换图 8-31 ADC 转换
