8.3.3.2 开关频率、频率抖动、相移和同步

PWM 振荡器频率 (fsw) 由固件通过应用配置 GUI 进行编程。开关转换器适用于 AM 无线电频带（520kHz 至 1730kHz）以下的工作频率。可以使用以下三种标称 fsw 设置：300kHz、400kHz 和 450kHz。

频率抖动可由固件通过应用程序 GUI 进行启用。启用后，标称振荡器频率通过三角波形调制以 ±FSSS（约 ±10％）进行抖动（请参阅使用三角波形调制实现抖动）。抖动周期 τM 是抖动调制频率 FSSS_MOD 的倒数。有两个可通过固件进行选择的抖动调制频率 FSSS_M 可供使用：10kHz 和 25kHz。抖动会分散通过开关产生的频谱峰值，从而降低峰值谐波水平并简化 EMI 滤波器设计。

TPS25762-Q1 使用三角波形调制实现抖动图 8-13 使用三角波形调制实现抖动

多个转换器可使用 SYNC 引脚进行同步。该引脚可通过固件配置为输出 SYNC(o) 或输入 SYNC(i)。

  • SYNC(o)：开关时钟位于 SYNC(o) 引脚上。该波形的占空比约为 50%。如果通过固件配置了频率抖动，该信号还会表现出抖动。固件配置提供四种相位设置，允许将 SYNC(o) 输出相对于内部开关时钟移位 0°、90°、120° 或 180°。SYNC(o) 用于通过 TPS25762-Q1 内部的开关转换器时钟来驱动外部直流/直流转换器时钟。当两个直流/直流转换器异相运行时，来自电池的峰值输入电流会减小，总输入大容量电容要求会降低。
    TPS25762-Q1 SYNC(o) 相移图 8-14 SYNC(o) 相移

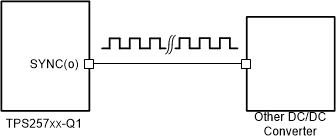

    TPS25762-Q1 使用 SYNC(o) 驱动外部直流/直流转换器图 8-15 使用 SYNC(o) 驱动外部直流/直流转换器
  • SYNC(i)：内部时钟与 SYNC(i) 引脚上的脉冲序列同步。此功能用于通过外部时钟驱动 TPS25762-Q1。该时钟的周期必须满足 SYNC(i) 频率范围内的同步要求，否则 TPS25762-Q1 将改用其内部开关时钟。如果外部时钟偏离可接受的频率范围，然后恢复到可接受的频率范围内，则 TPS25762-Q1 会在计数到 8 个连续时钟（从而满足表 8-8 的条件）后恢复通过外部时钟运行。配置了 SYNC(i) 时，如果在外部时钟发生故障后通过内部时钟运行，则会禁用频率抖动。

表 8-8 SYNC(i) 频率范围
fSW 固件设置允许的 SYNC(i) 频率范围
最小值最大值
300kHz250kHz353kHz
400kHz334kHz470kHz
450kHz376kHz530kHz
