8.3.9 USB2.0 低速端点

USB 低速端点是 USB 2.0 低速 (1.5Mbps) 接口，用于支持基于 HID 类的访问。TPS25762-Q1 支持端点 EP0 的控制。该端点在固件更新模式期间会枚举给 USB 2.0 主机。当器件通过对应于 TVSP 索引 8 的 RTVSP 上电时，器件会进入固件更新模式。

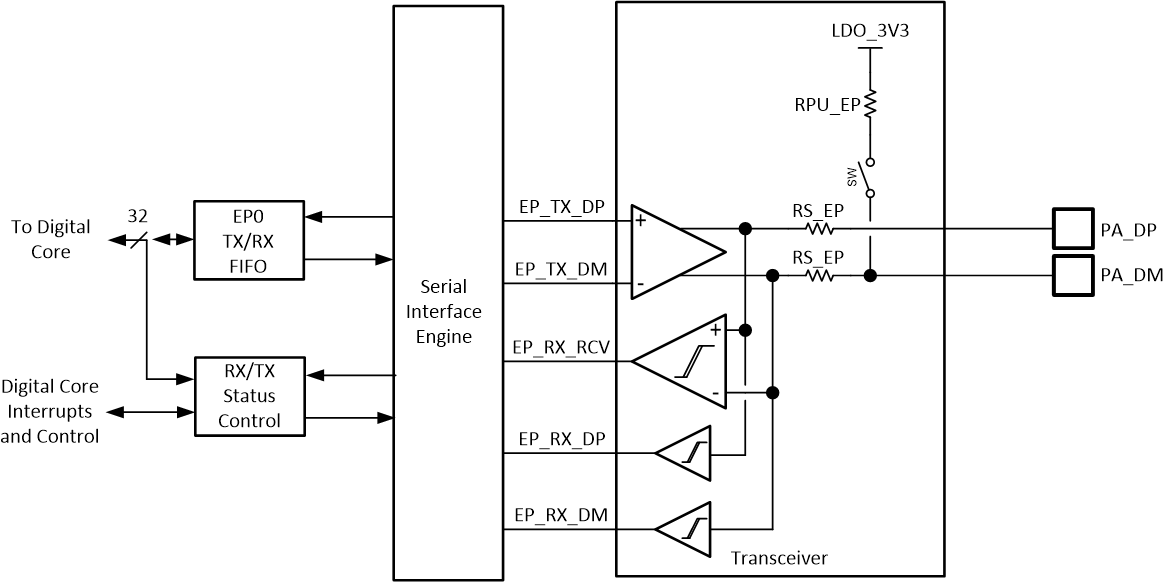

图 8-33 显示了 USB 端点物理层。物理层由模拟收发器、串行接口引擎和端点 FIFO 组成，支持低速 USB 运行模式。

TPS25762-Q1 USB 端点 PHY图 8-33 USB 端点 PHY

收发器由一个全差分输出驱动器、一个差分转单端接收缓冲器和两个独立位于 D+/D- 上的单端接收缓冲器组成。输出驱动器通过源电阻 RS_EP 驱动 D+/D–。收发器处于发送模式时，RPU_EP 断开连接。

当端点处于接收模式时，电阻 RPU_EP 连接到 PA_DM 引脚。RPU_EP 电阻仅广播低速模式。
