8.3.4.5 USB-PD BMC 接收器

TPS25762-Q1 的接收器块可以接收符合 USB PD 规范中允许的 Rx 掩码范围的信号。接收阈值和迟滞来自该掩码。

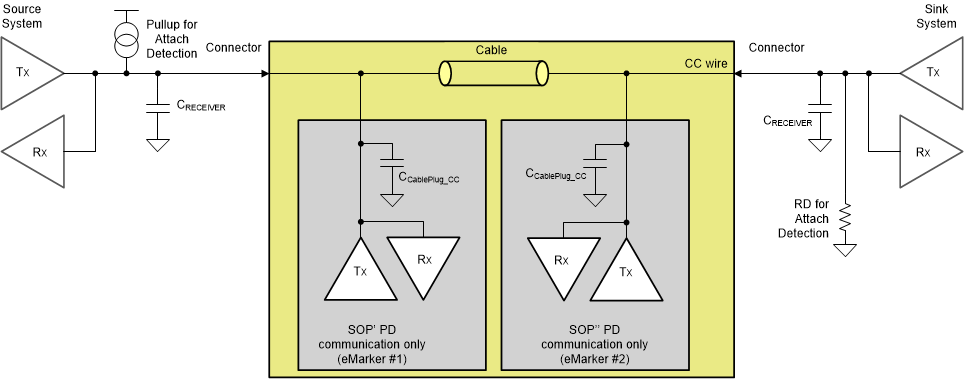

图 8-25 显示了多点 USB-PD 连接（仅 CC 线）的示例。该连接具有典型的接收端（器件）至源端（主机）连接，但也包含电缆 USB-PD Tx/Rx 块。每次只能有一个系统进行发送。所有其他系统都是高阻态 (ZBMCRX)。USB-PD 规范 中还规定了电线上可能存在的电容以及用于连接检测的典型直流偏置设置电路。

TPS25762-Q1 USB-PD 多点配置示例图 8-25 USB-PD 多点配置示例
