6.3.1 欠压保护

TPS1689 会在 VDD 和 VIN 上实现欠压锁定，以防施加的电压变得过低，导致系统或器件无法正常运行。欠压锁定在 VDD 上具有默认内部阈值为 (VUVP)，在 VIN 上具有可编程阈值 (VUVLOIN)。也可以通过 EN/UVLO 引脚上的 UVLO 比较器，从外部将欠压保护阈值调整为用户定义的值。图 6-2 和方程式 1 显示了如何使用电阻分压器设置给定电压电源的 UVLO 设置点。

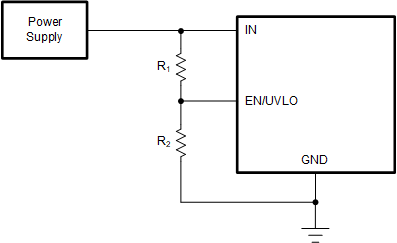

TPS1689 可调节的欠压保护图 6-2 可调节的欠压保护
方程式 1. V I N U V = V U V L O R R 1 + R 2 R 2

VIN UVLO 故障阈值也可以使用对 VIN_UV_FLT 寄存器的 PMBus® 写入进行编程。

EN/UVLO 引脚实现双电平阈值，可用于从外部主机控制器件。

  1. VEN > VUVLO(R)：器件完全导通。
  2. VSD(F) < VEN < VUVLO(F)：FET 以及大多数控制器电路均被关断，但一些关键偏置和数字电路除外。将 EN/UVLO 引脚保持在此状态的时间超过 tQOD 时，将激活输出放电功能。
  3. VEN < VSD(F)：器件内的所有有源电路均关断，并且器件不保留任何数字状态内存。器件还会复位闩锁故障、状态标志和通过 PMBus® 写入来写入寄存器的配置值。
