6.12.2 内部集成电路 (I2C)

I2C 模块具有以下特性：

  • 符合 Philips 半导体 I2C 总线规格（版本 2.1）：
    • 支持 1 位至 8 位格式传输
    • 7 位和 10 位寻址模式
    • 常规调用
    • START 字节模式
    • 支持多个主发送器和从接收器
    • 支持多个从发送器和主接收器
    • 组合主器件发送/接收和接收/发送模式
    • 数据传输速率从 10kbps 到高达 400kbps（I2C 快速模式速率）
  • 一个 16 字节接收 FIFO 和一个 16 字节发送 FIFO
  • 可以由 CPU 使用的一个中断。该中断可因下列条件中之一而生成：
    • 发送数据准备就绪
    • 接收数据准备就绪
    • 寄存器访问准备就绪
    • 未接收到确认
    • 仲裁丢失
    • 检测到停止条件
    • 被寻址为从器件
  • 在 FIFO 模式下，CPU 可以使用附加中断
  • 模块启用/禁用能力
  • 自由数据格式模式

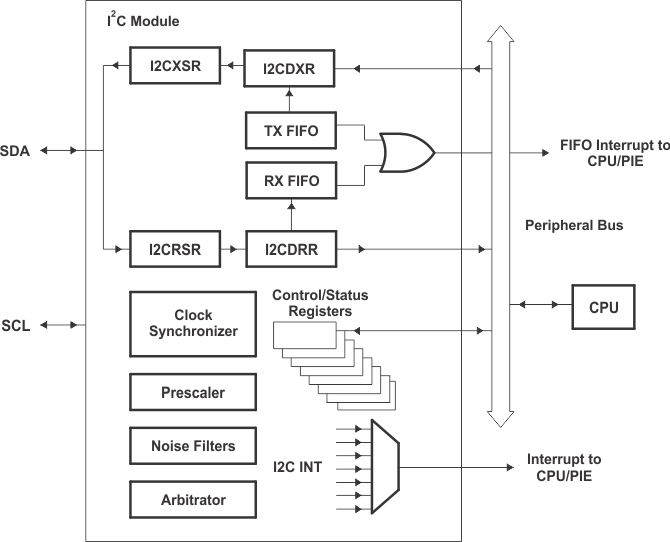

图 6-62显示了I2C 外设模块如何在器件内连接。

GUID-DE225F4F-7921-4E51-9A19-9E421655D163-low.gif图 6-62 I2C 外设模块接口
