6.10.1.2.4.1 单端输入模式参数
说明值
Cp寄生输入电容请参阅 表 6-10
Ron采样开关电阻600Ω
Ch采样电容器16.5pF
Rs标称源阻抗50Ω

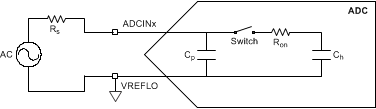

GUID-F8B3CDBA-58FB-4FD4-AC78-97056633913A-low.gif图 6-35 单端输入模型

表 6-10 显示了每个通道上的寄生电容。此外，启用比较器会在比较器正输入上增加约 1.4pF 的电容，并在比较器负输入上增加约 2.5pF 的电容。

表 6-10 每通道寄生电容
ADC 通道Cp (pF)
比较器已禁用比较器已启用
ADCINA012.9不适用
ADCINA110.3不适用
ADCINA25.97.3
ADCINA36.38.8
ADCINA45.97.3
ADCINA56.38.8
ADCINB0(1)117.0不适用
ADCINB110.6不适用
ADCINB25.97.3
ADCINB36.28.7
ADCINB45.2不适用
ADCINB55.1不适用
ADCIND05.36.7
ADCIND15.78.2
ADCIND25.36.7
ADCIND35.68.1
ADCIND44.3不适用
ADCIN148.610.0
ADCIN159.011.5
(1) 由于 VDAC 功能导致电容增加。

应将此输入模型与实际信号源阻抗配合使用，以确定采集窗口持续时间。有关更多信息，请参阅 TMS320F2807x 实时微控制器技术参考手册 的“选择采集窗口持续时间”部分。有关评估 ADC 电路性能的更多详细信息，另请参阅 C2000 ADC 的电荷共享驱动电路 和 C2000 MCU 的 ADC 输入电路评估。

用户应通过假设 Ch 上最坏情况下的初始条件来分析 ADC 输入设置。这将需要假设 Ch 能够在 S+H 窗口开始时完全充电至 VREFHI 或完全放电至 VREFLO 。当 ADC 从奇数通道转换为偶数通道，或从偶数通道转换为奇数通道时，Ch 上的实际初始电压将几乎完全放电至 VREFLO 的状态。对于偶数到偶数或奇数到奇数的转换，Ch 上的初始电压将接近于之前已转换通道上的电压。
