6.9.5.13.1 GPMC 和 NOR 闪存 - 同步模式

表 6-64 和表 6-65 展示了 GPMC 和 NOR 闪存的时序要求和开关特性 - 同步模式。

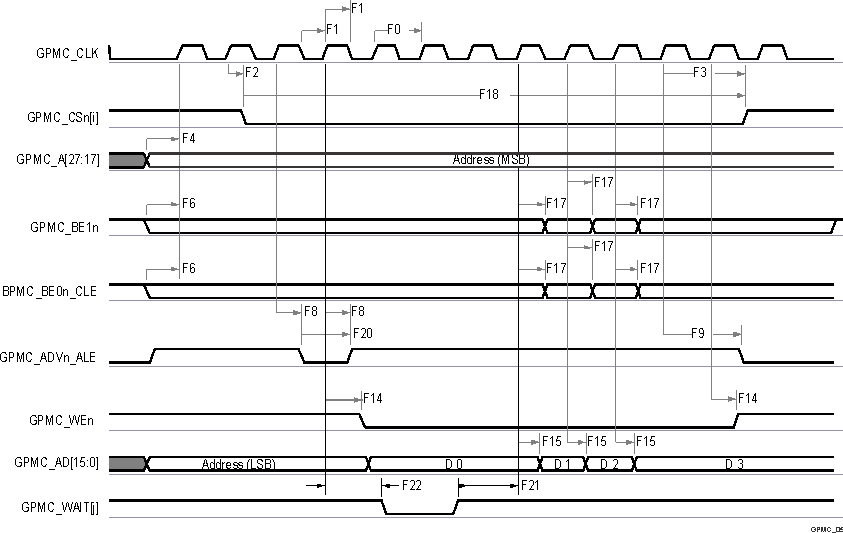

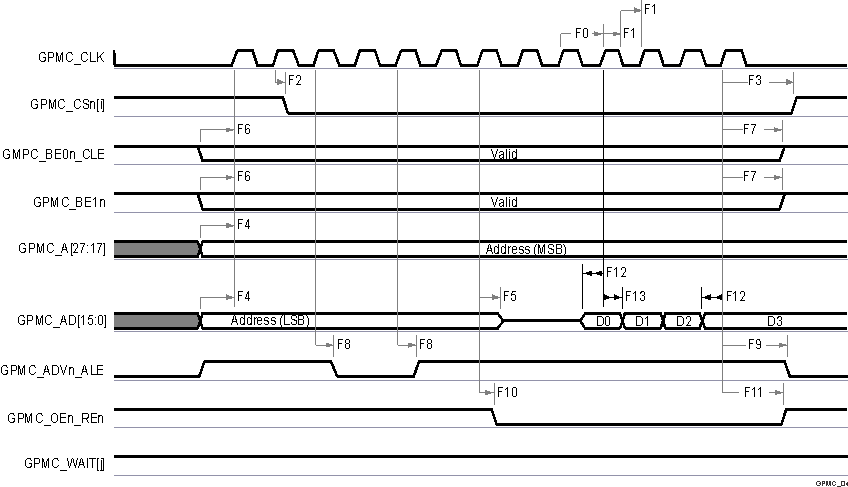

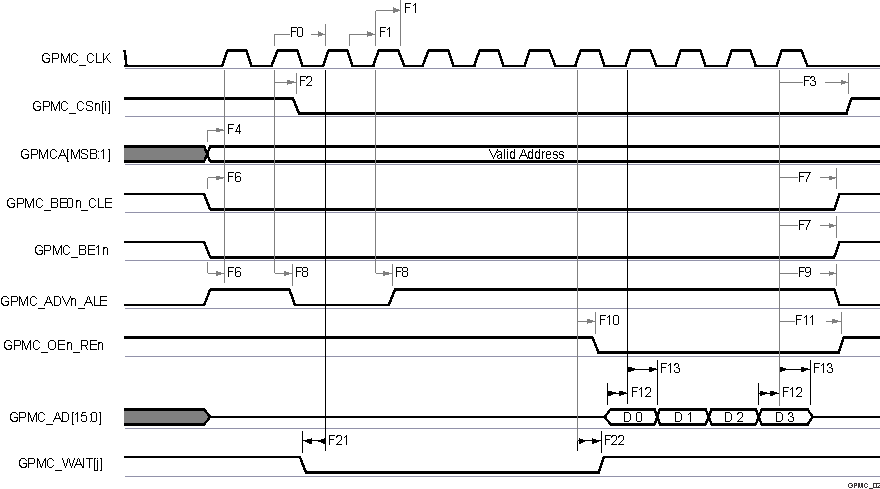

表 6-64 GPMC 和 NOR 闪存时序要求 – 同步模式 请参阅图 6-47、图 6-48 和图 6-51
编号 参数 说明 模式(4) 最小值 最大值 最小值 最大值 单位
GPMC_FCLK = 100MHz(1) GPMC_FCLK = 133MHz(1)
F12 tsu(dV-clkH) 建立时间，在输出时钟 GPMC_CLK 高电平之前输入数据 GPMC_AD[15:0] 有效 div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 1.61 0.92 ns
not_div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 0.86 3.41 ns
F13 th(clkH-dV) 保持时间，在输出时钟 GPMC_CLK 高电平之后输入数据 GPMC_AD[15:0] 有效 div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 2.09 2.09 ns
not_div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 2.09 2.09 ns
F21 tsu(waitV-clkH) 建立时间，在输出时钟 GPMC_CLK 高电平之前输入等待 GPMC_WAIT[j](2)(3) 有效 div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 1.61 0.92 ns
not_div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 0.86 3.41 ns
F22 th(clkH-waitV) 保持时间，在输出时钟 GPMC_CLK 高电平之后输入等待 GPMC_WAIT[j](2)(3) 有效 div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 2.09 2.09 ns
not_div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 2.09 2.09 ns
(1) GPMC_FCLK 选择
  • gpmc_fclk_sel[1:0] = 2b01 选择 100MHz GPMC_FCLK
  • gpmc_fclk_sel[1:0] = 2b00 选择 133MHz GPMC_FCLK
(2) 在 GPMC_WAIT[j] 中，j 等于 0 或 1。
(3) 等待监视支持仅限于 WaitMonitoringTime 值 > 0。有关等待监视功能的完整说明，请参阅器件 TRM 中的通用存储器控制器 (GPMC) 一节。
(4) 对于 div_by_1_mode：
  • GPMC_CONFIG1_i 寄存器：GPMCFCLKDIVIDER = 0h：
    • GPMC_CLK 频率 = GPMC_FCLK 频率

对于 not_div_by_1_mode：
  • GPMC_CONFIG1_i 寄存器：GPMCFCLKDIVIDER = 1h 至 3h：
    • GPMC_CLK 频率 = GPMC_FCLK 频率/（2 至 4）

对于 GPMC_FCLK_MUX：
  • CTRLMMR_GPMC_CLKSEL[1-0] CLK_SEL = 01 = PER1_PLL_CLKOUT/3 = 300/3 = 100MHz

对于 TIMEPARAGRANULARITY_X1：
  • GPMC_CONFIG1_i 寄存器：TIMEPARAGRANULARITY = 0h = x1 延迟（影响 RD/WRCYCLETIME、RD/WRACCESSTIME、PAGEBURSTACCESSTIME、CSONTIME、CSRD/WROFFTIME、ADVONTIME、ADVRD/WROFFTIME、OEONTIME、OEOFFTIME、WEONTIME、WEOFFTIME、CYCLE2CYCLEDELAY、BUSTURNAROUND、TIMEOUTSTARTVALUE、WRDATAONADMUXBUS）

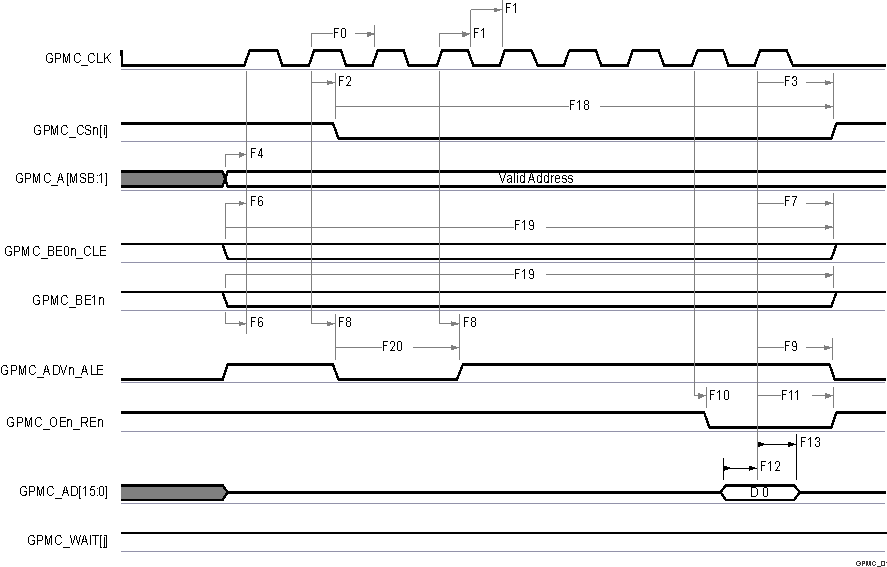

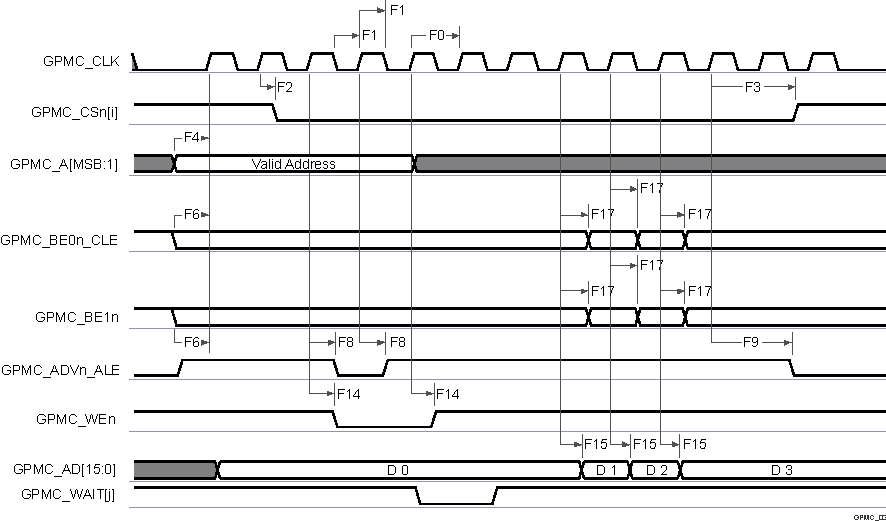

表 6-65 GPMC 和 NOR 闪存开关特性 – 同步模式 请参阅图 6-47、图 6-48、图 6-49、图 6-50 和图 6-51
编号(2) 参数 说明 模式(16) 最小值 最大值 最小值 最大值 单位
100MHz 133MHz
F0 1/tc(clk) 周期，输出时钟 GPMC_CLK(15) div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 10.00 7.52 ns
F1 tw(clkH) 典型脉冲持续时间，输出时钟 GPMC_CLK 高电平 div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 0.475P - 0.3(14) 0.475P - 0.3(14) ns
F1 tw(clkL) 典型脉冲持续时间，输出时钟 GPMC_CLK 低电平 div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 0.475P - 0.3(14) 0.475P - 0.3(14) ns
F2 td(clkH-csnV) 延迟时间，输出时钟 GPMC_CLK 上升沿到输出片选 GPMC_CSn[i] 转换(13) div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1；
无 extra_delay		 F - 2.2 (5) F + 3.75 F - 2.2 (5) F + 3.75 ns
F3 td(clkH-CSn[i]V) 延迟时间，输出时钟 GPMC_CLK 上升沿到输出片选 GPMC_CSn[i] 无效(13) div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1；
无 extra_delay		 E - 2.2 (4) E + 3.18 E - 2.2 (4) E + 4.5 ns
F4 td(aV-clk) 延迟时间，输出地址 GPMC_A[27:1] 有效到输出时钟 GPMC_CLK 第一个边沿 div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 B - 2.3 (2) B + 4.5 B - 2.3 (2) B + 4.5 ns
F5 td(clkH-aIV) 延迟时间，输出时钟 GPMC_CLK 上升沿到输出地址 GPMC_A[27:1] 无效 div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 -2.3 4.5 -2.3 4.5 ns
F6 td(be[x]nV-clk) 延迟时间，输出低字节使能和命令锁存使能 GPMC_BE0n_CLE、输出高字节使能 GPMC_BE1n 有效到输出时钟 GPMC_CLK 第一个边沿 div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 B - 2.3 (2) B + 1.9 B - 2.3 (2) B + 1.9 ns
F7 td(clkH-be[x]nIV) 延迟时间，输出时钟 GPMC_CLK 上升沿到输出低字节使能和命令锁存使能 GPMC_BE0n_CLE、输出高字节使能 GPMC_BE1n 有效(10) div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 D - 2.3(3) D + 1.9 D - 2.3 (3) D + 1.9 ns
F7 td(clkL-be[x]nIV) 延迟时间，GPMC_CLK 下降沿到 GPMC_BE0n_CLE、GPMC_BE1n 无效(11) div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 D - 2.3 (3) D + 1.9 D - 2.3 (3) D + 1.9 ns
F7 td(clkL-be[x]nIV) 延迟时间，GPMC_CLK 下降沿到 GPMC_BE0n_CLE、GPMC_BE1n 无效(12) div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 D - 2.3 (3) D + 1.9 D - 2.3 (3) D + 1.9 ns
F8 td(clkH-advn) 延迟时间，输出时钟 GPMC_CLK 上升沿到输出地址有效和地址锁存使能 GPMC_ADVn_ALE 转换 div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1；
无 extra_delay		 G - 2.3(6) G + 4.5 G - 2.3 (6) G + 4.5 ns
F9 td(clkH-advnIV) 延迟时间，输出时钟 GPMC_CLK 上升沿到输出地址有效和地址锁存使能 GPMC_ADVn_ALE 无效 div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1；
无 extra_delay		 D - 2.3 (3) D + 4.5 D - 2.3 (3) D + 4.5 ns
F10 td(clkH-oen) 延迟时间，输出时钟 GPMC_CLK 上升沿到输出使能 GPMC_OEn_REn 转换 div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1；
无 extra_delay		 H - 2.3 (7) H + 3.5 H - 2.3 (7) H + 3.5 ns
F11 td(clkH-oenIV) 延迟时间，输出时钟 GPMC_CLK 上升沿到输出使能 GPMC_OEn_REn 无效 div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1；
无 extra_delay		 H - 2.3 (7) H + 3.5 H - 2.3 (7) H + 3.5 ns
F14 td(clkH-wen) 延迟时间，输出时钟 GPMC_CLK 上升沿到输出写入使能 GPMC_WEn 转换 div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1；
无 extra_delay		 I - 2.3 (8) I + 4.5 I - 2.3 (8) I + 4.5 ns
F15 td(clkH-do) 延迟时间，输出时钟 GPMC_CLK 上升沿到输出数据 GPMC_AD[15:0] 转换(10) div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 J - 2.3 (9) J + 2.7 J - 2.3 (9) J + 2.7 ns
F15 td(clkL-do) 延迟时间，GPMC_CLK 下降沿到 GPMC_AD[15:0] 数据总线转换(11) div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 J - 2.3 (9) J + 2.7 J - 2.3 (9) J + 2.7 ns
F15 td(clkL-do) 延迟时间，GPMC_CLK 下降沿到 GPMC_AD[15:0] 数据总线转换(12) div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 J - 2.3 (9) J + 2.7 J - 2.3 (9) J + 2.7 ns
F17 td(clkH-be[x]n) 延迟时间，输出时钟 GPMC_CLK 上升沿到输出低字节使能和命令锁存使能 GPMC_BE0n_CLE 转换(10) div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 J - 2.3 (9) J + 1.9 J - 2.3 (9) J + 1.9 ns
F17 td(clkL-be[x]n) 延迟时间，GPMC_CLK 下降沿到 GPMC_BE0n_CLE、GPMC_BE1n 转换(11) div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 J - 2.3 (9) J + 1.9 J - 2.3 (9) J + 1.9 ns
F17 td(clkL-be[x]n) 延迟时间，GPMC_CLK 下降沿到 GPMC_BE0n_CLE、GPMC_BE1n 转换(12) div_by_1_mode；
GPMC_FCLK_MUX；
TIMEPARAGRANULARITY_X1		 J - 2.3 (9) J + 1.9 J - 2.3 (9) J + 1.9 ns
F18 tw(csnV) 脉冲持续时间，输出片选 GPMC_CSn[i](13) 低电平 读取 A A) ns
写入 A A) ns
F19 tw(be[x]nV) 脉冲持续时间，输出低字节使能和命令锁存使能 GPMC_BE0n_CLE、输出高字节使能 GPMC_BE1n 低电平 读取 C C ns
写入 C C ns
F20 tw(advnV) 脉冲持续时间，输出地址有效和地址锁存使能 GPMC_ADVn_ALE 低电平 读取 K K ns
写入 K K ns
(2) B = ClkActivationTime × GPMC_FCLK(14)
(4) 对于单次读取：D = (RdCycleTime - AccessTime) × (TimeParaGranularity + 1) × GPMC_FCLK(14)
对于突发读取：D = (RdCycleTime - AccessTime) × (TimeParaGranularity + 1) × GPMC_FCLK(14)
对于突发写入：D = (WrCycleTime - AccessTime) × (TimeParaGranularity + 1) × GPMC_FCLK(14)
(5) 对于单次读取：E = (CSRdOffTime - AccessTime) × (TimeParaGranularity + 1) × GPMC_FCLK(14)
对于突发读取：E = (CSRdOffTime - AccessTime) × (TimeParaGranularity + 1) × GPMC_FCLK(14)
对于突发写入：E = (CSWrOffTime - AccessTime) × (TimeParaGranularity + 1) × GPMC_FCLK(14)
(6) 对于 csn 下降沿（CS 激活）：
  • 如果 GPMCFCLKDIVIDER = 0：
    • F = 0.5 × CSExtraDelay × GPMC_FCLK(14)
  • 如果 GPMCFCLKDIVIDER = 1：
    • 如果（ClkActivationTime 和 CSOnTime 为奇数）或（ClkActivationTime 和 CSOnTime 为偶数），则 F = 0.5 × CSExtraDelay × GPMC_FCLK(14)
    • 否则 F = (1 + 0.5 × CSExtraDelay) × GPMC_FCLK(14)
  • 如果 GPMCFCLKDIVIDER = 2：
    • 如果（(CSOnTime - ClkActivationTime) 是 3 的倍数），则 F = 0.5 × CSExtraDelay × GPMC_FCLK(14)
    • 如果（(CSOnTime - ClkActivationTime - 1) 是 3 的倍数），则 F = (1 + 0.5 × CSExtraDelay) × GPMC_FCLK(14)
    • 如果（(CSOnTime - ClkActivationTime - 2) 是 3 的倍数），则 F = (2 + 0.5 × CSExtraDelay) × GPMC_FCLK(14)
(7) 对于 ADV 下降沿（ADV 激活）：
  • 如果 GPMCFCLKDIVIDER = 0：
    • G = 0.5 × ADVExtraDelay × GPMC_FCLK(14)
  • 如果 GPMCFCLKDIVIDER = 1：
    • 如果（ClkActivationTime 和 ADVOnTime 为奇数）或（ClkActivationTime 和 ADVOnTime 为偶数），则 G = 0.5 × ADVExtraDelay × GPMC_FCLK(14)
    • 否则 G = (1 + 0.5 × ADVExtraDelay) × GPMC_FCLK(14)
  • 如果 GPMCFCLKDIVIDER = 2：
    • 如果（(ADVOnTime - ClkActivationTime) 是 3 的倍数），则 G = 0.5 × ADVExtraDelay × GPMC_FCLK(14)
    • 如果（(ADVOnTime - ClkActivationTime - 1) 是 3 的倍数），则 G = (1 + 0.5 × ADVExtraDelay) × GPMC_FCLK(14)
    • 如果（(ADVOnTime - ClkActivationTime - 2) 是 3 的倍数），则 G = (2 + 0.5 × ADVExtraDelay) × GPMC_FCLK(14)

对于读取模式下的 ADV 上升沿（ADV 停用）：
  • 如果 GPMCFCLKDIVIDER = 0：
    • G = 0.5 × ADVExtraDelay × GPMC_FCLK(14)
  • 如果 GPMCFCLKDIVIDER = 1：
    • 如果（ClkActivationTime 和 ADVRdOffTime 为奇数）或（ClkActivationTime 和 ADVRdOffTime 为偶数），则 G = 0.5 × ADVExtraDelay × GPMC_FCLK(14)
    • 否则 G = (1 + 0.5 × ADVExtraDelay) × GPMC_FCLK(14)
  • 如果 GPMCFCLKDIVIDER = 2：
    • 如果（(ADVRdOffTime - ClkActivationTime) 是 3 的倍数），则 G = 0.5 × ADVExtraDelay × GPMC_FCLK(14)
    • 如果（(ADVRdOffTime - ClkActivationTime - 1) 是 3 的倍数），则 G = (1 + 0.5 × ADVExtraDelay) × GPMC_FCLK(14)
    • 如果（(ADVRdOffTime - ClkActivationTime - 2) 是 3 的倍数），则 G = (2 + 0.5 × ADVExtraDelay) × GPMC_FCLK(14)

对于写入模式下的 ADV 上升沿（ADV 停用）：
  • 如果 GPMCFCLKDIVIDER = 0：
    • G = 0.5 × ADVExtraDelay × GPMC_FCLK(14)
  • 如果 GPMCFCLKDIVIDER = 1：
    • 如果（ClkActivationTime 和 ADVWrOffTime 为奇数）或（ClkActivationTime 和 ADVWrOffTime 为偶数），则 G = 0.5 × ADVExtraDelay × GPMC_FCLK(14)
    • 否则 G = (1 + 0.5 × ADVExtraDelay) × GPMC_FCLK(14)
  • 如果 GPMCFCLKDIVIDER = 2：
    • 如果（(ADVWrOffTime - ClkActivationTime) 是 3 的倍数），则 G = 0.5 × ADVExtraDelay × GPMC_FCLK(14)
    • 如果（(ADVWrOffTime - ClkActivationTime - 1) 是 3 的倍数），则 G = (1 + 0.5 × ADVExtraDelay) × GPMC_FCLK(14)
    • 如果（(ADVWrOffTime - ClkActivationTime - 2) 是 3 的倍数），则 G = (2 + 0.5 × ADVExtraDelay) × GPMC_FCLK(14)
(8) 对于 OE 下降沿（OE 激活）和 IO DIR 上升沿（数据总线输入方向）：
  • 如果 GPMCFCLKDIVIDER = 0：
    • H = 0.5 × OEExtraDelay × GPMC_FCLK(14)
  • 如果 GPMCFCLKDIVIDER = 1：
    • 如果（ClkActivationTime 和 OEOnTime 为奇数）或（ClkActivationTime 和 OEOnTime 为偶数），则 H = 0.5 × OEExtraDelay × GPMC_FCLK(14)
    • 否则 H = (1 + 0.5 × OEExtraDelay) × GPMC_FCLK(14)
  • 如果 GPMCFCLKDIVIDER = 2：
    • 如果（(OEOnTime - ClkActivationTime) 是 3 的倍数），则 H = 0.5 × OEExtraDelay × GPMC_FCLK(14)
    • 如果（(OEOnTime - ClkActivationTime - 1) 是 3 的倍数），则 H = (1 + 0.5 × OEExtraDelay) × GPMC_FCLK(14)
    • 如果（(OEOnTime - ClkActivationTime - 2) 是 3 的倍数），则 H = (2 + 0.5 × OEExtraDelay) × GPMC_FCLK(14)

对于 OE 上升沿（OE 停用）：
  • 如果 GPMCFCLKDIVIDER = 0：
    • H = 0.5 × OEExtraDelay × GPMC_FCLK(14)
  • 如果 GPMCFCLKDIVIDER = 1：
    • 如果（ClkActivationTime 和 OEOffTime 为奇数）或（ClkActivationTime 和 OEOffTime 为偶数），则 H = 0.5 × OEExtraDelay × GPMC_FCLK(14)
    • 否则 H = (1 + 0.5 × OEExtraDelay) × GPMC_FCLK(14)
  • 如果 GPMCFCLKDIVIDER = 2：
    • 如果（(OEOffTime - ClkActivationTime) 是 3 的倍数），则 H = 0.5 × OEExtraDelay × GPMC_FCLK(14)
    • 如果（(OEOffTime - ClkActivationTime - 1) 是 3 的倍数），则 H = (1 + 0.5 × OEExtraDelay) × GPMC_FCLK(14)
    • 如果（(OEOffTime - ClkActivationTime - 2) 是 3 的倍数），则 H = (2 + 0.5 × OEExtraDelay) × GPMC_FCLK(14)
(9) 对于 WE 下降沿（WE 激活）：
  • 如果 GPMCFCLKDIVIDER = 0：
    • I = 0.5 × WEExtraDelay × GPMC_FCLK(14)
  • 如果 GPMCFCLKDIVIDER = 1：
    • 如果（ClkActivationTime 和 WEOnTime 为奇数）或（ClkActivationTime 和 WEOnTime 为偶数），则 I = 0.5 × WEExtraDelay × GPMC_FCLK(14)
    • 否则 I = (1 + 0.5 × WEExtraDelay) × GPMC_FCLK(14)
  • 如果 GPMCFCLKDIVIDER = 2：
    • 如果（(WEOnTime - ClkActivationTime) 是 3 的倍数），则 I = 0.5 × WEExtraDelay × GPMC_FCLK(14)
    • 如果（(WEOnTime - ClkActivationTime - 1) 是 3 的倍数），则 I = (1 + 0.5 × WEExtraDelay) × GPMC_FCLK(14)
    • 如果（(WEOnTime - ClkActivationTime - 2) 是 3 的倍数），则 I = (2 + 0.5 × WEExtraDelay) × GPMC_FCLK(14)

对于 WE 上升沿（WE 停用）：
  • 如果 GPMCFCLKDIVIDER = 0：
    • I = 0.5 × WEExtraDelay × GPMC_FCLK(14)
  • 如果 GPMCFCLKDIVIDER = 1：
    • 如果（ClkActivationTime 和 WEOffTime 为奇数）或（ClkActivationTime 和 WEOffTime 为偶数），则 I = 0.5 × WEExtraDelay × GPMC_FCLK(14)
    • 否则 I = (1 + 0.5 × WEExtraDelay) × GPMC_FCLK(14)
  • 如果 GPMCFCLKDIVIDER = 2：
    • 如果（(WEOffTime - ClkActivationTime) 是 3 的倍数），则 I = 0.5 × WEExtraDelay × GPMC_FCLK(14)
    • 如果（(WEOffTime - ClkActivationTime - 1) 是 3 的倍数），则 I = (1 + 0.5 × WEExtraDelay) × GPMC_FCLK(14)
    • 如果（(WEOffTime - ClkActivationTime - 2) 是 3 的倍数），则 I = (2 + 0.5 × WEExtraDelay) × GPMC_FCLK(14)
(10) J = GPMC_FCLK(14)
(11) 对于 CLK DIV 1模式，仅限第一次传输。
(12) 半周期；对于 CLK DIV 1 模式，针对初始传输后的所有数据。
(13) GPMC_CLKOUT 的半个周期；对于 CLK DIV 1 模式以外的模式，针对所有数据。GPMC_CLKOUT 从 GPMC_FCLK 进行分频。
(14) 在 GPMC_CSn[i] 中，i 等于 0、1、2 或 3。在 GPMC_WAIT[j] 中，j 等于 0 或 1。
(15) P = 以 ns 为单位的 GPMC_CLK 周期
(18) 与 GPMC_CLK 输出时钟相关的最大和最小频率可在 GPMC 模块中通过设置 GPMC_CONFIG1_i 配置寄存器位字段 GPMCFCLKDIVIDER 进行编程。
(20) 对于 div_by_1_mode：
  • GPMC_CONFIG1_i 寄存器：GPMCFCLKDIVIDER = 0h：
    • GPMC_CLK 频率 = GPMC_FCLK 频率

对于 GPMC_FCLK_MUX：
  • CTRLMMR_GPMC_CLKSEL[1-0] CLK_SEL = 01 = PER1_PLL_CLKOUT/3 = 300/3 = 100MHz

对于 TIMEPARAGRANULARITY_X1：
  • GPMC_CONFIG1_i 寄存器：TIMEPARAGRANULARITY = 0h = x1 延迟（影响 RD/WRCYCLETIME、RD/WRACCESSTIME、PAGEBURSTACCESSTIME、CSONTIME、CSRD/WROFFTIME、ADVONTIME、ADVRD/WROFFTIME、OEONTIME、OEOFFTIME、WEONTIME、WEOFFTIME、CYCLE2CYCLEDELAY、BUSTURNAROUND、TIMEOUTSTARTVALUE、WRDATAONADMUXBUS）

对于无 extra_delay 的情况：
  • GPMC_CONFIG2_i 寄存器：CSEXTRADELAY = 0h = CSn 时序控制信号不延迟
  • GPMC_CONFIG4_i 寄存器：WEEXTRADELAY = 0h = nWE 时序控制信号不延迟
  • GPMC_CONFIG4_i 寄存器：OEEXTRADELAY = 0h = nOE 时序控制信号不延迟
  • GPMC_CONFIG3_i 寄存器：ADVEXTRADELAY = 0h = nADV 时序控制信号不延迟
TDA4VEN-Q1 TDA4AEN-Q1 GPMC 和 NOR 闪存 - 同步单次读取 (GPMCFCLKDIVIDER = 0)
A. 在 GPMC_CSn[i] 中，i 等于 0、1、2 或 3。
B. 在 GPMC_WAIT[j] 中，j 等于 0 或 1。
图 6-47 GPMC 和 NOR 闪存 - 同步单次读取 (GPMCFCLKDIVIDER = 0)
TDA4VEN-Q1 TDA4AEN-Q1 GPMC 和 NOR 闪存 - 同步突发读取 - 4x16 位 (GPMCFCLKDIVIDER = 0)
A. 在 GPMC_CSn[i] 中，i 等于 0、1、2 或 3。
B. 在 GPMC_WAIT[j] 中，j 等于 0 或 1。
图 6-48 GPMC 和 NOR 闪存 - 同步突发读取 - 4x16 位 (GPMCFCLKDIVIDER = 0)
TDA4VEN-Q1 TDA4AEN-Q1 GPMC 和 NOR 闪存 - 同步突发写入 (GPMCFCLKDIVIDER = 0)
A. 在 GPMC_CSn[i] 中，i 等于 0、1、2 或 3。
B. 在 GPMC_WAIT[j] 中，j 等于 0 或 1。
图 6-49 GPMC 和 NOR 闪存 - 同步突发写入 (GPMCFCLKDIVIDER = 0)
TDA4VEN-Q1 TDA4AEN-Q1 GPMC 和多路复用 NOR 闪存 - 同步突发读取
A. 在 GPMC_CSn[i] 中，i 等于 0、1、2 或 3。
B. 在 GPMC_WAIT[j] 中，j 等于 0 或 1。
图 6-50 GPMC 和多路复用 NOR 闪存 - 同步突发读取
TDA4VEN-Q1 TDA4AEN-Q1 GPMC 和多路复用 NOR 闪存 - 同步突发写入
A. 在 GPMC_CSn[i] 中，i 等于 0、1、2 或 3。
B. 在 GPMC_WAIT[j] 中，j 等于 0 或 1。
图 6-51 GPMC 和多路复用 NOR 闪存 - 同步突发写入
