6.9.3.1 复位时序

本节中提供的表和图定义了复位相关信号的时序条件、时序要求和开关特性。

表 6-6 复位时序条件
参数 最小值 最大值 单位
输入条件
SRI 输入压摆率 VDD(1) = 1.8V 0.0018 V/ns
VDD(1) = 3.3V 0.0033 V/ns
输出条件
CL 输出负载电容 30 pF
(1) VDD 表示相应的电源。有关电源名称和相应焊球的详细信息，请参阅引脚属性 表的“电源”列。
表 6-7 MCU_PORz 时序要求 请参阅图 6-7
编号 参数 最小值 最大值 单位
RST1 th(SUPPLIES_VALID - MCU_PORz) 保持时间，在电源有效之后 MCU_PORz 在上电时有效（低电平）（使用外部晶体电路） 9500000 ns
RST2 保持时间，在电源有效且外部时钟稳定之后 MCU_PORz 在上电时有效（低电平）（使用外部 LVCMOS 时钟源） 1200 ns
RST3 tw(MCU_PORzL) 脉冲宽度，在上电之后 MCU_PORz 为低电平（不移除电源或系统基准时钟 MCU_OSC0_XI/XO） 1200 ns

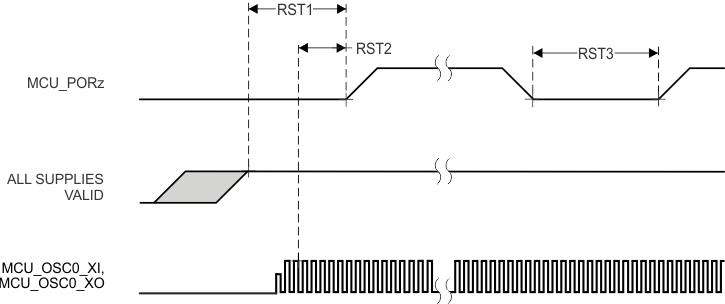

TDA4VEN-Q1 TDA4AEN-Q1 MCU_PORz 时序要求图 6-7 MCU_PORz 时序要求
表 6-8 MCU_RESETSTATz 和 RESETSTATz 开关特性 请参阅图 6-8
编号 参数 最小值 最大值 单位
RST4 td(MCU_PORzL-MCU_RESETSTATzL) 延迟时间，MCU_PORz 有效（低电平）到 MCU_RESETSTATz 有效（低电平） 0 ns
RST5 td(MCU_PORzH-MCU_RESETSTATzH) 延迟时间，MCU_PORz 无效（高电平）到 MCU_RESETSTATz 无效（高电平） 6120*S(1) ns
RST6 td(MCU_PORzL-RESETSTATzL) 延迟时间，MCU_PORz 有效（低电平）到 RESETSTATz 有效（低电平） 0 ns
RST7 td(MCU_PORzH-RESETSTATzH) 延迟时间，MCU_PORz 无效（高电平）到 RESETSTATz 无效（高电平） 9195*S(1) ns
RST8 tw(MCU_RESETSTATzL) 脉冲宽度，MCU_RESETSTATz 低电平 (SW_MCU_WARMRST) 966*S(1) ns
RST9 tw(RESETSTATzL) 脉冲宽度，RESETSTATz 低电平（SW_MCU_WARMRST、SW_MAIN_PORz 或 SW_MAIN_WARMRST） 4040*S ns
(1) S = MCU_OSC0_XI/XO 时钟周期（以 ns 为单位）。
TDA4VEN-Q1 TDA4AEN-Q1 MCU_RESETSTATz 和 RESETSTATz 开关特性图 6-8 MCU_RESETSTATz 和 RESETSTATz 开关特性
表 6-9 MCU_RESETz 时序要求 请参阅图 6-9
编号 参数 最小值 最大值 单位
RST10 tw(MCU_RESETzL)(1) 脉冲宽度，MCU_RESETz 有效（低电平） 1200 ns
(1) 仅当所有电源有效且 MCU_PORz 已在指定时间内置为有效后，该时序参数才有效。
表 6-10 MCU_RESETSTATz 和 RESETSTATz 开关特性 请参阅图 6-9
编号 参数 最小值 最大值 单位
RST11 td(MCU_RESETzL-MCU_RESETSTATzL) 延迟时间，MCU_RESETz 有效（低电平）到 MCU_RESETSTATz 有效（低电平） 0 ns
RST12 td(MCU_RESETzH-MCU_RESETSTATzH) 延迟时间，MCU_RESETz 无效（高电平）到 MCU_RESETSTATz 无效（高电平） 966*S(1) ns
RST13 td(MCU_RESETzL-RESETSTATzL) 延迟时间，MCU_RESETz 有效（低电平）到 RESETSTATz 有效（低电平） 960 ns
RST14 td(MCU_RESETzH-RESETSTATzH) 延迟时间，MCU_RESETz 无效（高电平）到 RESETSTATz 无效（高电平） 4040*S(1) ns
(1) S = MCU_OSC0_XI/XO 时钟周期（以 ns 为单位）。
TDA4VEN-Q1 TDA4AEN-Q1 MCU_RESETz、MCU_RESETSTATz 和 RESETSTATz 时序要求和开关特性图 6-9 MCU_RESETz、MCU_RESETSTATz 和 RESETSTATz 时序要求和开关特性
表 6-11 RESET_REQz 时序要求 请参阅图 6-10
编号 参数 最小值 最大值 单位
RST15 tw(RESET_REQzL)(1) 脉冲宽度，RESET_REQz 有效（低电平） 1200 ns
(1) 仅当所有电源有效且 MCU_PORz 已在指定时间内置为有效后，该时序参数才有效。
表 6-12 RESETSTATz 开关特性 请参阅图 6-10
编号 参数 最小值 最大值 单位
RST16 td(RESET_REQzL-RESETSTATzL) 延迟时间，RESET_REQz 有效（低电平）到 RESETSTATz 有效（低电平） 900*T(1) ns
RST17 td(RESET_REQzH-RESETSTATzH) 延迟时间，RESET_REQz 无效（高电平）到 RESETSTATz 无效（高电平） 4040*S(2) ns
(1) T = 复位隔离时间（取决于软件）
(2) S = MCU_OSC0_XI/XO 时钟周期（以 ns 为单位）。

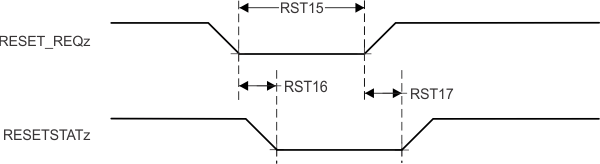

TDA4VEN-Q1 TDA4AEN-Q1 RESET_REQz 和 RESETSTATz 时序要求和开关特性图 6-10 RESET_REQz 和 RESETSTATz 时序要求和开关特性
表 6-13 EMUx 时序要求 请参阅图 6-11
编号 参数 最小值 最大值 单位
RST18 tsu(EMUx-MCU_PORz) 建立时间，MCU_PORz 无效（高电平）之前的 EMU[1:0] 3*S(1) ns
RST19 th(MCU_PORz - EMUx) 保持时间，MCU_PORz 无效（高电平）之后的 EMU[1:0] 10 ns
(1) S = MCU_OSC0_XI/XO 时钟周期（以 ns 为单位）。
TDA4VEN-Q1 TDA4AEN-Q1 EMUx 时序要求图 6-11 EMUx 时序要求
表 6-14 BOOTMODE 时序要求 请参阅图 6-12
编号 参数 最小值 最大值 单位
RST23 tsu(BOOTMODE-PORz_OUT) 建立时间，PORz_OUT 高电平之前的 BOOTMODE[15:00]（外部 MCU PORz 事件或软件 SW_MAIN_PORz） 3*S(1) ns
RST24 th(PORz_OUT - BOOTMODE) 保持时间，PORz_OUT 高电平之后的 BOOTMODE[15:00]（外部 MCU PORz 事件或软件 SW_MAIN_PORz） 0 ns
(1) S = MCU_OSC0_XI/XO 时钟周期（以 ns 为单位）。
表 6-15 PORz_OUT 开关特性 请参阅图 6-12
编号 参数 最小值 最大值 单位
RST25 td(MCU_PORzL-PORz_OUT) 延迟时间，MCU_PORz 有效（低电平）到 PORz_OUT 有效（低电平） 0 ns
RST26 td(MCU_PORzH-PORz_OUT) 延迟时间，MCU_PORz 无效（高电平）到 PORz_OUT 无效（高电平） 1840 ns
RST27 tw(PORz_OUTL) 脉冲宽度，PORz_OUT 低电平（MCU_PORz 或 SW_MAIN_PORz） 1200 ns

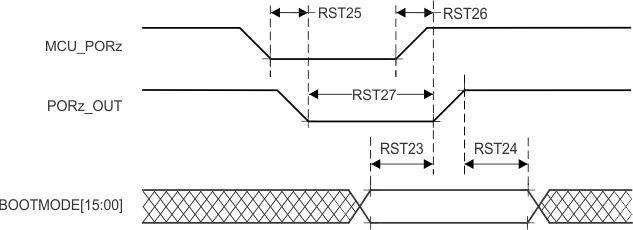

TDA4VEN-Q1 TDA4AEN-Q1 BOOTMODE 时序要求和 PORz_OUT 开关特性图 6-12 BOOTMODE 时序要求和 PORz_OUT 开关特性
