电压限制器和削波保护

可以使用 LIM_MODE[1:0] 寄存器配置电源跟踪限制器。在 VBAT 电压模式下,限制器跟踪 VBAT 电源电压以用于电压限制器,而在 PVDD 电压模式下,限制器跟踪 PVDD 电压以用于外部 PVDD 模式的用例。

表 6-25 限制器模式选择
LIM_MODE[1:0] 配置
00(默认值) 禁用
01 基于 VBAT 电压的限制器
10 基于 PVDD 电压的限制器
11 保留
限制器可以配置为根据固定信号阈值电平降低输出信号,或者可以根据跟踪所选电源电压的动态阈值衰减信号。寄存器位 SUPPLY_HEADROOM_LIM_MODE 可启用动态电源跟踪,可用于在系统中电源电压发生变化时限制削波失真。
表 6-26 限制器动态电源余量跟踪模式
SUPPLY_HEADROOM_LIM_MODE 配置
0(默认值) 禁用
1 被启用。限制器阈值会根据受监测电源电压的固定百分比进行动态更改。

SUPPLY_HEADROOM_LIM_MODE 被设置为高电平时,限制器将阈值设置为受监测电源电压的固定百分比。当输出信号电平大于配置的阈值时,限制器开始降低增益。例如,如果希望电压限制比电源电压低 10%,则 LIM_SLOPE[23:0] 被配置为 0.9,阈值通过受监测电源电压乘以 1.1 计算得出。类似地,如果 LIM_SLOPE[23:0] 被配置为 > 1.0,则限制器阈值将被设置为高于电源电压,并且会发生少量受控削波。

TAS2120 具有动态电源余量的限制器图 6-6 具有动态电源余量的限制器

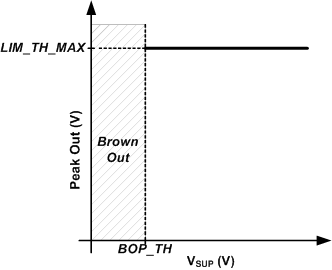

SUPPLY_HEADROOM_LIM_MODE 被设置为低电平时,如果输出信号电平大于限制器阈值,则限制器开始降低增益。限制器可配置为以最小阈值跟踪低于可编程拐点的所选电源。下面的图 6-7 显示了将限制器配置为限制到一个恒定电平,而不管所选电源电平如何。要实现此行为,请使用 LIM_TH_MAX[23:0] 将限制器最大阈值设置为所需水平。使用 LIM_INF_PT[23:0] 将限制器拐点设置为低于允许的最小电源电压设置。限制器最小阈值寄存器 LIM_TH_MIN[23:0] 不会影响此用例中的限制器行为。

TAS2120 具有固定阈值的限制器图 6-7 具有固定阈值的限制器

图 6-8 显示了如何配置限制器以跟踪低于阈值的所选电源,而无需设置最小阈值。将 LIM_TH_MAX[23:0] 寄存器设置为所需的阈值,并将 LIM_INF_PT[23:0] 寄存器设置为限制器开始降低所选电源阈值的所需拐点。LIM_SLOPE[23:0] 寄存器位可用于更改限制器跟踪电源电压的斜率(以 V/V 为单位)。例如,如果斜率值为 1V/V,则电源电压每降低 1V,限制器阈值就会降低 1V。将 LIM_TH_MIN[23:0] 位编程为低于所选电源的最小值,以防止限制器在跟踪所选电源时出现最小阈值降低。

TAS2120 具有拐点的限制器图 6-8 具有拐点的限制器

要实现跟踪所选电源低于阈值的限制器,请按照上一个示例中的说明配置限制器,但需要将 LIM_TH_MIN[23:0] 寄存器编程为所需的最小阈值。下面的图 6-9 展示了这种情况。

TAS2120 具有拐点和最小阈值的限制器图 6-9 具有拐点和最小阈值的限制器

限制器具有可配置的启动速率(dB/样本)、保持时间(样本数)和释放速率(db/样本),可通过 LIM_ATK_RATE[23:0]LIM_HLD_COUNT[23:0]LIM_RLS_RATE[23:0] 寄存器位获取。
