6.3.2.1.2 1 位单色图形

与 8 位外部图形模式类似，1 位外部图形模式支持的最大输入帧为 60Hz。在 1 位图形模式下，每个 24 位输入都被视为单独的二进制图形，因此最多可以产生 24 个图形。每个 1 位图形的最大图形速率为 1440Hz。

DLPC3479 控制器固件支持以下用户可编程性：

  • 曝光时间：显示图形的时间。
  • 暗场时间：未显示图形且照明关闭的时间。
  • 一帧内的 1 位图形数量 - 最多 24 个。
  • 照明器：每个 1 位图形打开的照明器。为帧内的所有图形自动选择用户定义的照明器。用户无法为帧内的不同 1 位图形选择不同的照明器。
  • TRIG_OUT_1 和 TRIG_OUT_2 信号配置和延迟。

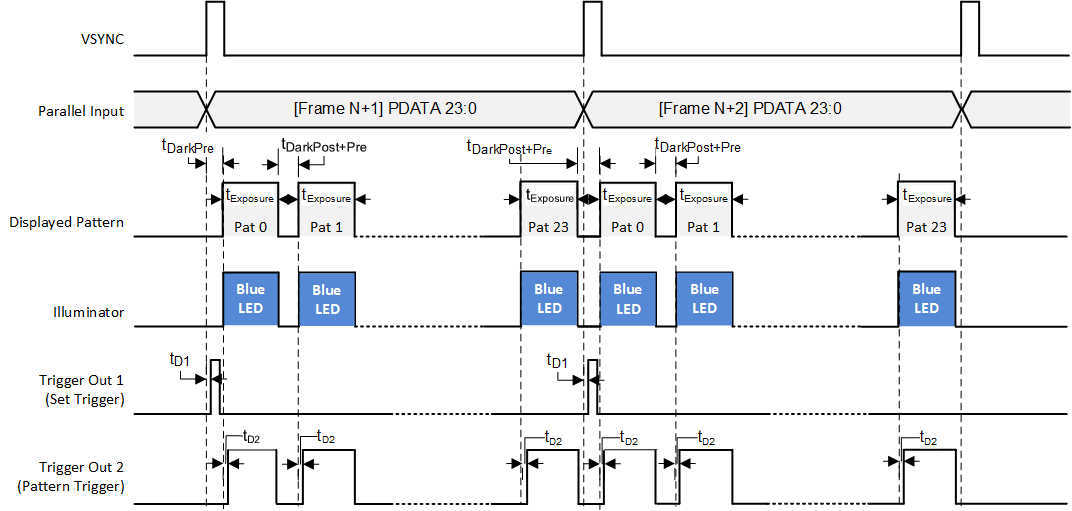

图 6-11 展示了具有 24 × 1 位图形的配置。

DLPC3479 24 × 1 位（蓝色）图形配置图 6-11 24 × 1 位（蓝色）图形配置
  • 在每个输入 VSYNC 帧周期内显示 24 × 1 位图形。
  • tDarkPre、tExposure 和 tDarkPost 对于一个帧周期内的每个图形都是相同的。
  • 三个图形的暗场时间和曝光时间之和 (tDarkPre + tExposure + tDarkPost) 必须等于或小于整个帧周期。如果总和小于整个帧周期，则会在最后一个图形的末尾附加额外的暗场时间。
  • 每个图形的蓝色 LED 都配置为亮起。
  • TRIG_OUT_1（帧触发器）配置为高电平有效极性，具有 20 微秒的最小脉冲宽度。TRIG_OUT_1 延迟 (tD1) 根据输入 VSYNC 配置。
  • TRIG_OUT_2（图形触发器）配置为高电平有效极性，并在图形曝光期间保持有效。TRIG_OUT_2 延迟 (tD2) 参考图形的开始进行配置，并且在一帧内每个图形设置一次。
