6.3.2.1.1 8 位单色图形

在 8 位外部图形模式下，DLPC3479 控制器支持高达 60Hz 的输入帧速率 (VSYNC)。在此模式下，通过并行接口发送的 24 位输入数据可配置为 1 个（8 位）、2 个（16 位）或 3 个（24 位）8 位图形的组合。方程式 1 计算 8 位图形的最大图形速率。

方程式 1. 60Hz × 3 = 180Hz

其中

  • 允许的最大输入帧速率为 60Hz。

DLPC3479 控制器固件支持以下用户可编程性。

  • 曝光时间 (tExposure)：显示图形且照明开启的时间。
  • 暗场前时间 (tDarkPre)：暗场时间（图形曝光之前），在此期间不显示任何图形且照明关闭。
  • 暗场后时间 (tDarkPost)：暗场时间（图形曝光之后），在此期间不显示任何图形且照明关闭。
  • 一帧内的 8 位图形数量：每个帧周期内 1 个、2 个或 3 个
  • 选择每个 8 位图形打开的照明器。
  • TRIG_OUT_1 和 TRIG_OUT_2 信号配置和延迟

图 6-8 显示了具有 3 × 8 位图形的配置。

DLPC3479 3 × 8 位（蓝色）图形配置
A. tD1 是帧触发器的可配置延迟。
B. tD2 是子帧触发器的可配置延迟。
图 6-8 3 × 8 位（蓝色）图形配置
  • 每个输入 VSYNC 帧周期内显示 3 × 8 位图形。
  • tDarkPre、tExposure 和 tDarkPost 对于一个帧周期内的每个图形都是相同的。
  • 三个图形的暗场时间和曝光时间之和 (tDarkPre + tExposure + tDarkPost) 必须等于或小于整个帧周期。如果总和小于整个帧周期，则会在最后一个图形的末尾附加额外的暗场时间。
  • 每个图形的蓝色 LED 都配置为亮起。
  • TRIG_OUT_1（帧触发器）配置为高电平有效极性，具有 20 微秒的最小脉冲宽度。TRIG_OUT_1 延迟 (tD1) 根据输入 VSYNC 配置。
  • TRIG_OUT_2（图形触发器）配置为高电平有效极性，并在图形曝光期间保持有效。TRIG_OUT_2 延迟 (tD2) 参考图形的开始进行配置，并且在一帧内每个图形设置一次。

图 6-9 显示了具有 2 × 8 位图形的配置。

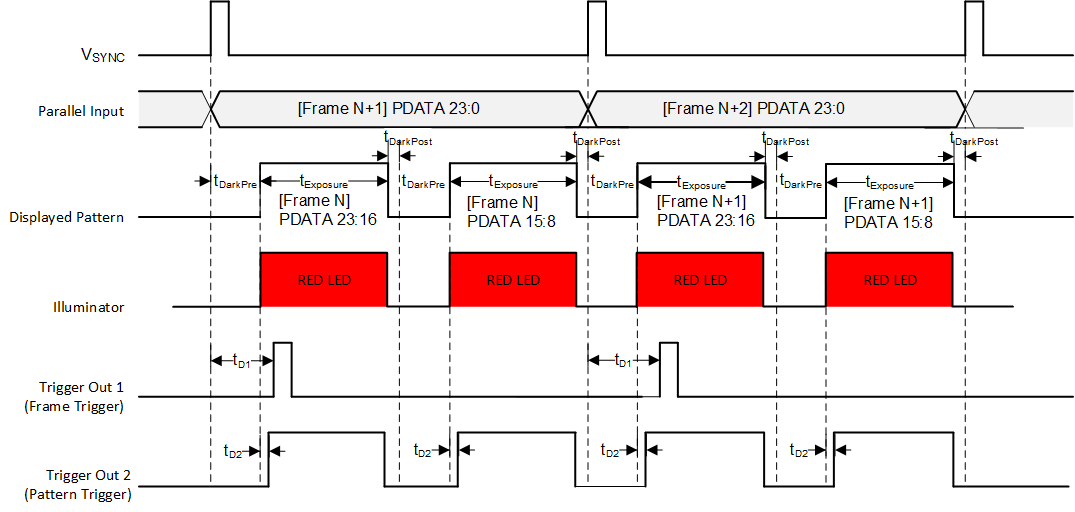

DLPC3479 2 × 8 位（红色）图形配置图 6-9 2 × 8 位（红色）图形配置
  • 每个输入 VSYNC 帧周期内显示 2 × 8 位图形。
  • tDarkPre、tExposure 和 tDarkPost 对于一个帧周期内的每个图形都是相同的。
  • 三个图形的暗场时间和曝光时间之和 (tDarkPre + tExposure + tDarkPost) 必须等于或小于整个帧周期。如果总和小于整个帧周期，则会在最后一个图形的末尾附加额外的暗场时间。
  • 每个图形的红色 LED 都配置为亮起。
  • TRIG_OUT_1（帧触发器）配置为高电平有效极性，具有 20 微秒的最小脉冲宽度。TRIG_OUT_1 延迟 (tD1) 根据输入 VSYNC 配置。
  • TRIG_OUT_2（图形触发器）配置为高电平有效极性，并在图形曝光期间保持有效。TRIG_OUT_2 延迟 (tD2) 参考图形的开始进行配置，并且在一帧内每个图形设置一次。

图 6-10 显示了具有 1 × 8 位图形的配置。

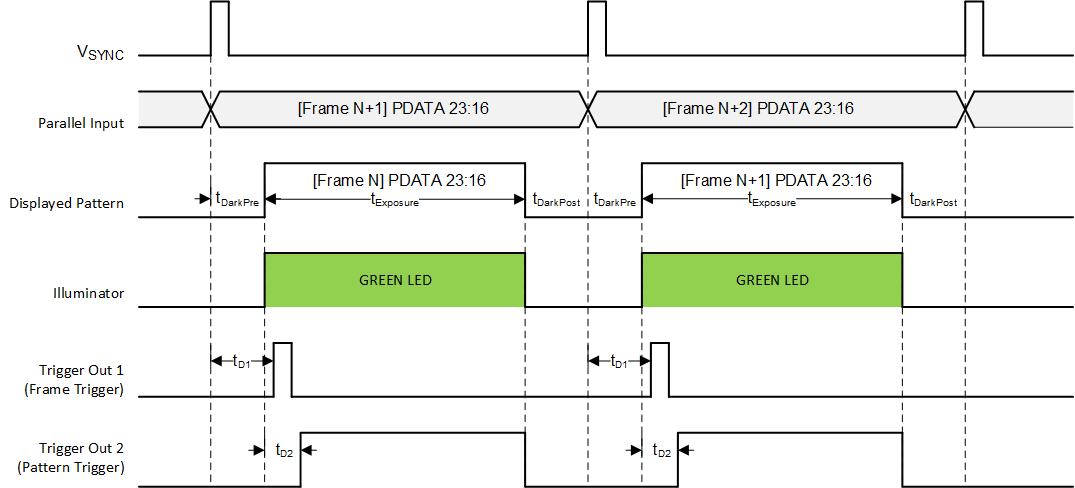

DLPC3479 1 × 8 位（绿色）图形配置图 6-10 1 × 8 位（绿色）图形配置
  • 每个输入 VSYNC 帧周期内显示 1 × 8 位图形。
  • tDarkPre、tExposure 和 tDarkPost 对于一个帧周期内的每个图形都是相同的。
  • 三个图形的暗场时间和曝光时间之和 (tDarkPre + tExposure + tDarkPost) 必须等于或小于整个帧周期。如果总和小于整个帧周期，则会在最后一个图形的末尾附加额外的暗场时间。
  • 每个图形的绿色 LED 都配置为亮起。
  • TRIG_OUT_1（帧触发器）配置为高电平有效极性，具有 20 微秒的最小脉冲宽度。TRIG_OUT_1 延迟 (tD1) 根据输入 VSYNC 配置。
  • TRIG_OUT_2（图形触发器）配置为高电平有效极性，并在图形曝光期间保持有效。TRIG_OUT_2 延迟 (tD2) 参考图形的开始进行配置，并且在一帧内每个图形设置一次。
