5.9 DMD 低速接口电气特性

在自然通风条件下的工作温度范围内测得（除非另有说明）
参数(3)测试条件最小值典型值最大值单位
VOH(DC)DMD_LS_WDATA 和 DMD_LS_CLK 的直流输出高电压0.7 × VCC18V
VOL(DC)DMD_LS_WDATA 和 DMD_LS_CLK 的直流输出低电压0.3 × VCC18V
VOH(AC)(1)DMD_LS_WDATA 和 DMD_LS_CLK 的交流输出高电压0.8 × VCC18VCC18 + 0.5V
VOL(AC)(2)DMD_LS_WDATA 和 DMD_LS_CLK 的交流输出低电压-0.50.2 × VCC18V
压摆率DMD_LS_WDATA 和 DMD_LS_CLK上升沿的 VOL(DC) 至 VOH(AC) 和上升沿的 VOH(DC) 至 VOL(AC)1.03.0V/ns
DMD_DEN_ARSTZ上升沿的 VOL(AC) 至 VOH(AC)0.25
DMD_LS_RDATA0.5
(1) VOH(AC) 最大值适用于过冲。当 DMD_LS_WDATA 和 DMD_LS_CLK 线路包含适当的 43Ω 串联终端电阻器时，DMD 在 LPSDR 输入交流规格范围内运行。
(2) VOL(AC) 最小值适用于下冲。当 DMD_LS_WDATA 和 DMD_LS_CLK 线路包含适当的 43Ω 串联终端电阻器时，DMD 在 LPSDR 输入交流规格范围内运行。
(3) 有关 DMD_LS_CLK 和 DMD_LS_WDATA 上升和下降时间，请参阅图 5-3。有关 DMD_DEN_ARSTZ 上升和下降时间，请参阅图 5-4。

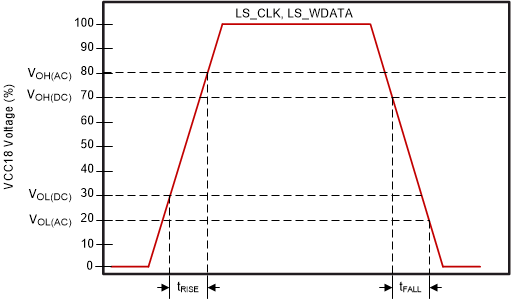

DLPC3479 LS_CLK 和 LS_WDATA 压摆率图 5-3 LS_CLK 和 LS_WDATA 压摆率
DLPC3479 DMD_DEN_ARSTZ 压摆率图 5-4 DMD_DEN_ARSTZ 压摆率
