9.1.2 基准时钟布局

DLPC34xx 控制器需要外部基准时钟向内部 PLL 提供信号。使用晶体或振荡器来提供此基准。DLPC34xx 基准时钟的频率变化不得超过 ±200ppm（包括老化，温度和修整元件变化）。

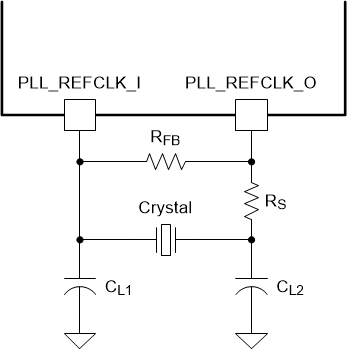

图 9-2 显示了使用晶体时所需的分立式元件。

DLPC3479 所需的分立式元件
A. CL = 晶体负载电容（法拉）
B. CL1 = 2 × (CL – Cstray_pll_refclk_i)
C. CL2 = 2 × (CL – Cstray_pll_refclk_o)
D. 其中：
  • Cstray_pll_refclk_i = 与控制器引脚 pll_refclk_i 相关的晶体引脚上的封装和 PCB 杂散电容之和。
  • Cstray_pll_refclk_o = 与控制器引脚 pll_refclk_o 相关的晶体引脚上的封装和 PCB 杂散电容之和。
图 9-2 所需的分立式元件
