5.12 并行接口帧时序要求

最小值最大值单位
tp_vsw脉冲持续时间 — 默认 VSYNC_WE 高电平50% 基准点1行
tp_vbp垂直后沿 (VBP) — 从 VSYNC_WE 的有效边沿到第一个有效行 HSYNC_CS 有效边沿的时间(1)50% 基准点2行
tp_vfp垂直前沿 (VFP) — 从帧中最后一个有效行之后 HSYNC_CS 的有效边沿到 VSYNC_WE 有效边沿的时间(1)50% 基准点1行
tp_tvb总垂直消隐 — VBP 和 VFP 之和 (tp_vbp + tp_vfp)50% 基准点请参阅 (1)行
tp_hsw脉冲持续时间 — 默认 HSYNC_CS 高电平50% 基准点4128PCLK
tp_hbp水平后沿 (HBP) — 从 HSYNC_CS 有效边沿到 DATAEN_CMD 上升沿的时间50% 基准点4PCLK
tp_hfp水平前沿 (HFP) — 从 DATAEN_CMD 下降沿到 HSYNC_CS 有效边沿的时间50% 基准点8PCLK
(1) 最小总垂直消隐时间由以下公式定义：tp_tvb(min) = 6 + [8 × Max(1, Source_ALPF/ DMD_ALPF)] lines
其中：
  • SOURCE_ALPF = 输入源每帧有效行数
  • DMD_ALPF = 支持的每帧实际 DMD 使用行数

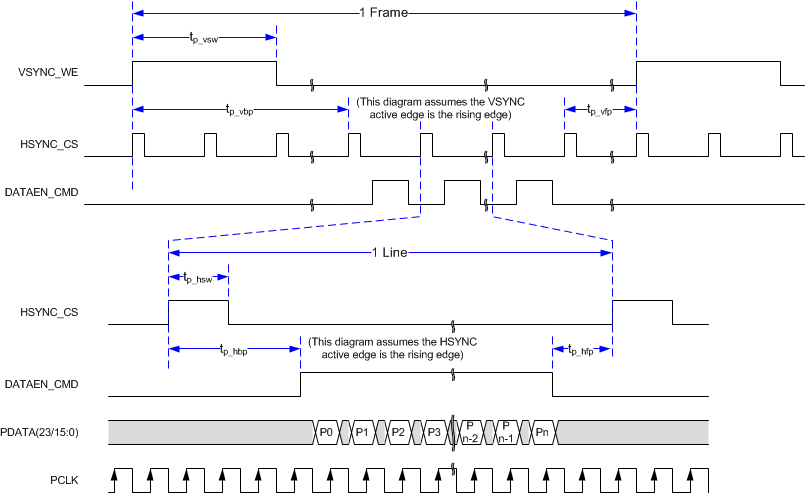

DLPC3479 并行接口帧时序图 5-7 并行接口帧时序
