6.10.5.17.2.1 默认速度模式

表 6-73、图 6-89、表 6-74 和图 6-90 说明了 MMC1/2 的时序要求和开关特性 - 默认速度模式。

表 6-73 MMC1/2 时序要求 - 默认速度模式 请参阅图 6-89
编号最小值最大值单位
DS1tsu(cmdV-clkH)建立时间，在 MMC[x]_CLK 上升沿之前 MMC[x]_CMD 有效2.15ns
DS2th(clkH-cmdV)保持时间，在 MMC[x]_CLK 上升沿之后 MMC[x]_CMD 有效4.56ns
DS3tsu(dV-clkH)建立时间，在 MMC[x]_CLK 上升沿之前 MMC[x]_DAT[3:0] 有效2.15ns
DS4th(clkH-dV)保持时间，在 MMC[x]_CLK 上升沿之后 MMC[x]_DAT[3:0] 有效4.56ns
A. 对于 MMC1 和 MMC2，x = 1、2

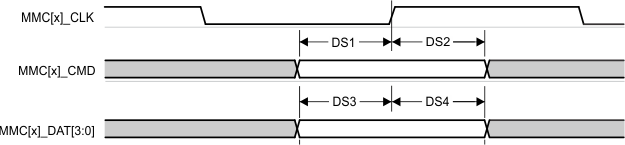

AM68A AM68 MMC1/2 - 默认速度 - 接收模式图 6-89 MMC1/2 - 默认速度 - 接收模式
表 6-74 MMC1/2 开关特性 - 默认速度模式 请参阅图 6-90
编号参数最小值最大值单位
fop(clk)工作频率，MMC[x]_CLK25MHz
DS5tc(clk)周期时间，MMC[x]_CLK40ns
DS6tw(clkH)脉冲持续时间，MMC[x]_CLK 高电平18.7ns
DS7tw(clkL)脉冲持续时间，MMC[x]_CLK 低电平18.7ns
DS8td(clkL-cmdV)延迟时间，MMC[x]_CLK 下降沿到 MMC[x]_CMD 转换-3.533.53ns
DS9td(clkL-dV)延迟时间，MMC[x]_CLK 下降沿到 MMC[x]_DAT[3:0] 转换-3.533.53ns
B. 对于 MMC1 和 MMC2，x = 1、2

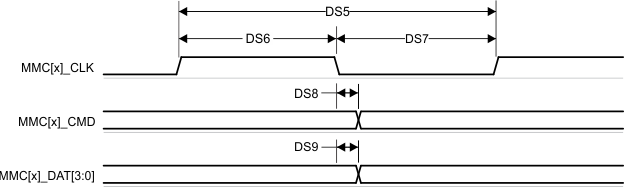

AM68A AM68 MMC1/2 - 默认速度 - 发送模式图 6-90 MMC1/2 - 默认速度 - 发送模式
