6.10.3.2 安全信号时序

本节中提供的表和图定义了 MCU_SAFETY_ERRORn 和 SOC_SAFETY_ERRORn 的时序条件、开关特性。

表 6-17 错误信号时序条件
参数 最小值 最大值 单位
输入条件
SRI 输入压摆率 0.5 2 V/ns
输出条件
CL 输出负载电容 3 30 pF
表 6-18 MCU_SAFETY_ERRORn 开关特性 请参阅图 6-21
编号参数最小值最大值单位
SFTY1tw(MCU_SAFETY_ERRORn)最小脉冲宽度，MCU_SAFETY_ERRORn 有效
（禁用 PWM 模式）		P*R(1)(2)ns
SFTY2td (ERROR_CONDITION-MCU_SAFETY_ERRORnL)延迟时间，错误条件到 MCU_SAFETY_ERRORn
有效		50*P(1) ns
(1) P = ESM 功能时钟 (MCU_SYSCLK0 /6)。
(2) R = 错误引脚计数器预加载寄存器计数值。

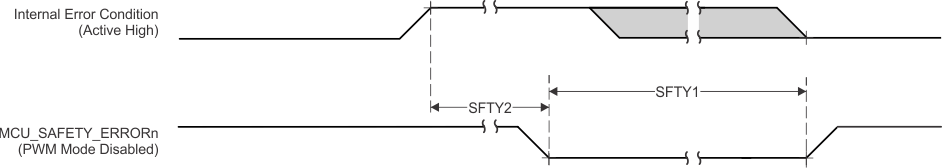

AM68A AM68 MCU_SAFETY_ERRORn 开关特性图 6-21 MCU_SAFETY_ERRORn 开关特性
表 6-19 SOC_SAFETY_ERRORn 开关特性 请参阅图 6-22
编号参数最小值最大值单位
SFTY3tw(SOC_SAFETY_ERRORn)最小脉冲宽度，SOC_SAFETY_ERRORn 有效
（禁用 PWM 模式）		P*R(1)(2)ns
SFTY4td (ERROR_CONDITION-SOC_SAFETY_ERRORnL)延迟时间，错误条件到 SOC_SAFETY_ERRORn
有效		50*P(1) ns
AM68A AM68 SOC_SAFETY_ERRORn 开关特性图 6-22 SOC_SAFETY_ERRORn 开关特性
