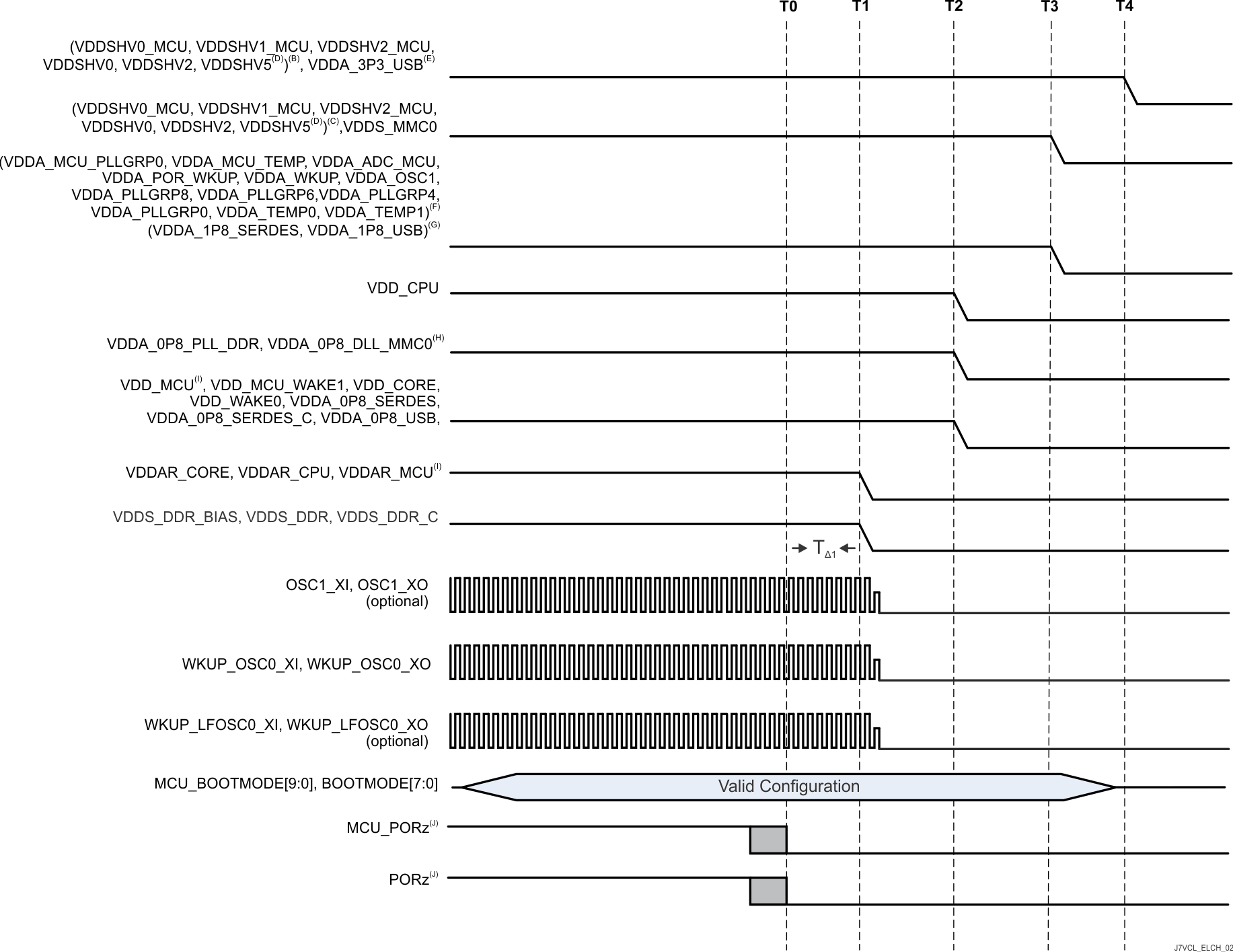

6.10.2.3 组合式 MCU 域和 Main 域下电时序 - 选项 1

图 6-4 介绍了选项 1 的器件下电时序。

AM68A AM68 组合式 MCU 域和 Main 域，初级下电时序 - 选项 1
A. 时间戳标记：
  • T0 - MCU_PORz 和 PORz 置为低电平有效，用于将所有处理器资源置于安全状态。(0ms)
  • T1 - 主 DDR、SRAM 内核和 SRAM CPU 电源开始斜降。(0.5ms)
  • T2 - 低电压内核电源开始电源斜降。(2.5ms)
  • T3 - 1.8V 电压开始电源斜降。(3.0ms)
  • T4 – 3.3V 电压开始电源斜降。(3.5ms)
B. 任何 MCU 或 Main 双电压 IO 域（VDDSHVn_MCU 或 VDDSHVn）由 3.3V 电压供电以支持 3.3V 数字接口。
C. 任何 MCU 或 Main 双电压 IO 域（VDDSHVn_MCU 或 VDDSHVn）由 1.8V 电压供电以支持 1.8V 数字接口。
D. VDDSHV5 支持 SD 存储卡的 MMC1 信号。需要使用双电压 (3.3V/1.8V) 电源轨以实现合规的高速 SD 卡运行。如果不需要 SD 卡或可以接受具有固定 3.3V 工作电压的标准数据速率，则可以将域与数字 IO 3.3V 电源轨分组在一起。如果 SD 卡能够在固定 1.8V 的电压下运行，则可以将域与数字 IO 1.8V 电源轨分组在一起。
E. VDDA_3P3_USB 是用于 USB 2.0 差分接口信号传输的 3.3V 模拟域。建议使用低噪声模拟电源来提供最佳信号完整性，以确保 USB 数据眼罩合规性。如果不需要 USB 接口或可以容忍数据位错误，则可以直接或通过电源滤波器将域与 3.3V 数字 IO 电源轨分组在一起。
F. VDDA_1P8_<clk/pll/ana> 是 1.8V 模拟域，支持需要使用低噪声电源以实现最佳性能的时钟振荡器、PLL 和模拟电路。不建议将数字 VDDSHVn_MCU 和 VDDSHVn IO 域组合在一起，因为高频开关噪声会对时钟、PLL 和 DLL 信号的抖动性能产生负面影响。应避免组合模拟 VDDA_1p8_<phy> 域，但如果分组在一起，则需要进行直列式铁氧体磁珠电源滤波。
G. VDDA_1P8_<phy> 是 1.8V 模拟域，支持多个串行 PHY 接口。建议使用低噪声模拟电源来提最佳信号完整性、接口性能和规格符合性。如果不需要这些接口中的任何一个，可以容忍数据位错误或不合规运行，则可以直接或通过直列式电源滤波器将域与数字 IO 1.8V 电源轨分组在一起。
H. VDDA_0P8_<dll/pll> 是 0.8V 模拟域，支持需要使用低噪声电源以实现最佳性能的 PLL 和 DLL 电路。不建议将这些域与任何其他 0.8V 域组合在一起，因为高频开关噪声会对 PLL 和 DLL 信号的抖动性能产生负面影响。
I. MCU_PORz 和 PORz 必须置为低电平有效（至少 TΔ1 = 200μs），以确保 SoC 资源在任何电压开始斜降之前进入安全状态。
图 6-4 组合式 MCU 域和 Main 域，初级下电时序 - 选项 1

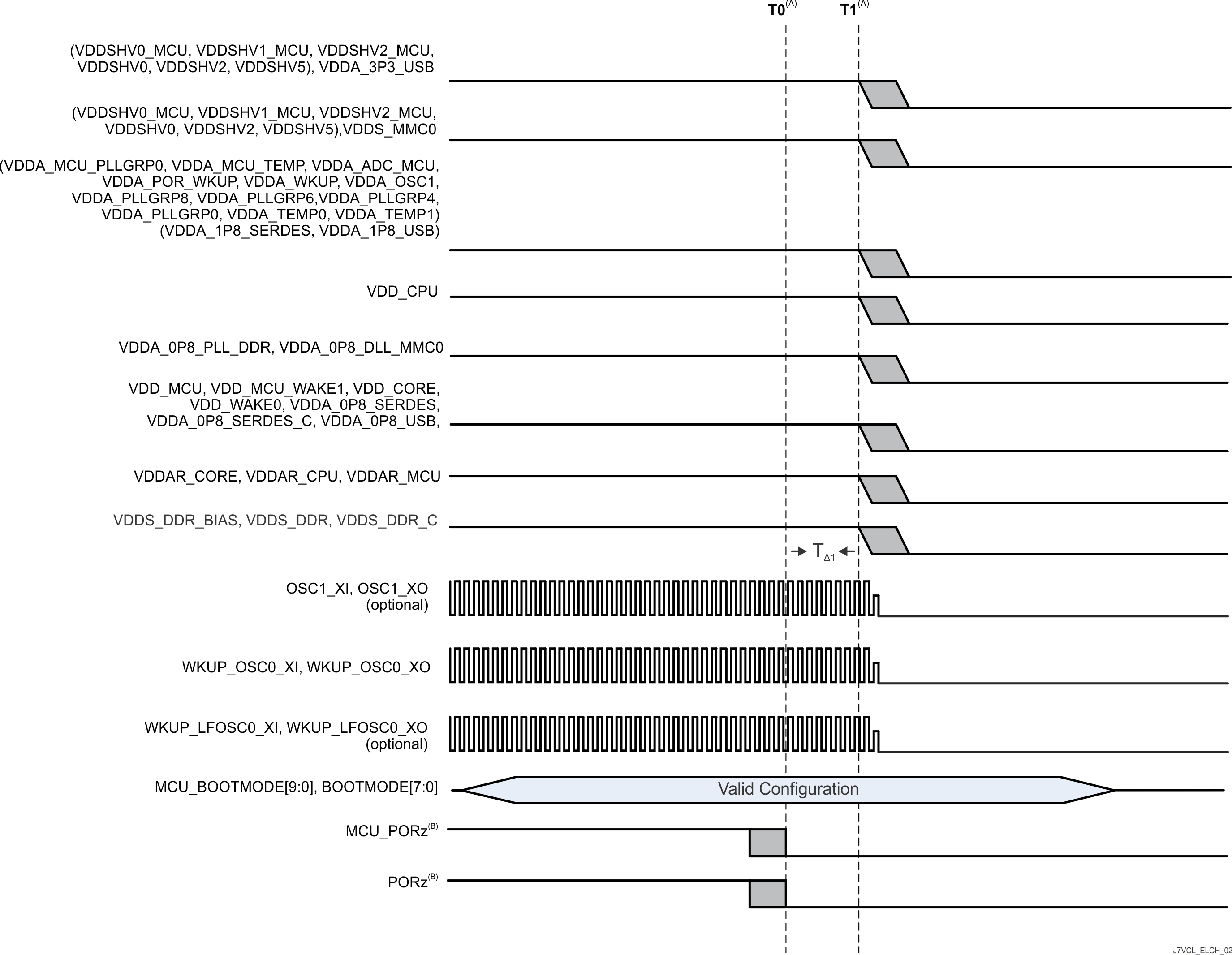

组合式 MCU 域和 Main 域下电时序 - 选项 2

图 6-5 介绍了选项 2 的器件下电时序。

AM68A AM68 组合式 MCU 域和 Main 域，初级下电时序 - 选项 2
A. 时间戳标记：
  • T0 - MCU_PORz 和 PORz 置为低电平有效，用于将所有处理器资源置于安全状态。(0ms)
  • T1 – 所有电源开始斜降。(0.2ms)
B. MCU_PORz 和 PORz 必须置为低电平有效（至少 TΔ1 = 200μs），以确保 SoC 资源在任何电压开始斜降之前进入安全状态。
图 6-5 组合式 MCU 域和 Main 域，初级下电时序 - 选项 2
