6.10.5.17.2.4 UHS-I SDR25 模式

表 6-79、图 6-95、表 6-80 和图 6-96 说明了 MMC1/2 的时序要求和开关特性 - UHS-I SDR25 模式。

表 6-79 MMC1/2 时序要求 - UHS-I SDR25 模式 请参阅图 6-95
编号最小值最大值单位
SDR251tsu(cmdV-clkH)建立时间，在 MMC[x]_CLK 上升沿之前 MMC[x]_CMD 有效2.1ns
SDR252th(clkH-cmdV)保持时间，在 MMC[x]_CLK 上升沿之后 MMC[x]_CMD 有效1.67ns
SDR253tsu(dV-clkH)建立时间，在 MMC[x]_CLK 上升沿之前 MMC[x]_DAT[3:0] 有效2.1ns
SDR254th(clkH-dV)保持时间，在 MMC[x]_CLK 上升沿之后 MMC[x]_DAT[3:0] 有效1.67ns
A. 对于 MMC1 和 MMC2，x = 1、2

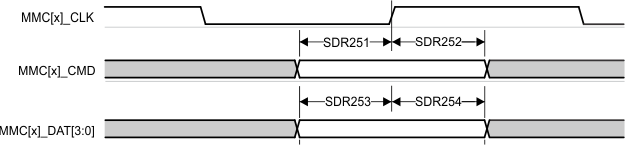

AM68A AM68 MMC1/2 - UHS-I SDR25 - 接收模式图 6-95 MMC1/2 - UHS-I SDR25 - 接收模式
表 6-80 MMC1/2 开关特性 - UHS-I SDR25 模式 请参阅图 6-96
编号参数最小值最大值单位
fop(clk)工作频率，MMC[x]_CLK50MHz
SDR255tc(clk)周期时间，MMC[x]_CLK20ns
SDR256tw(clkH)脉冲持续时间，MMC[x]_CLK 高电平9.2ns
SDR257tw(clkL)脉冲持续时间，MMC[x]_CLK 低电平9.2ns
SDR258td(clkH-cmdV)延迟时间，MMC[x]_CLK 上升沿到 MMC[x]_CMD 转换2.49.37ns
SDR259td(clkH-dV)延迟时间，MMC[x]_CLK 上升沿到 MMC[x]_DAT[3:0] 转换2.49.37ns
B. 对于 MMC1 和 MMC2，x = 1、2
AM68A AM68 MMC1/2 - UHS-I SDR25 - 发送模式图 6-96 MMC1/2 - UHS-I SDR25 - 发送模式
