6.10.3.1 复位时序

本节中提供的表和图定义了复位相关信号的时序条件、时序要求和开关特性。

表 6-5 复位时序条件
参数 最小值 最大值 单位
输入条件
SRI 输入压摆率 VDD(1) = 1.8V 0.0018 V/ns
VDD(1) = 3.3V 0.0033 V/ns
输出条件
CL 输出负载电容 30 pF
(1) VDD 表示相应的电源。有关电源名称和相应焊球的更多信息，请参阅引脚属性表的“电源”列。
表 6-6 MCU_PORz 时序要求 请参阅图 6-12
编号 最小值典型值最大值单位
RST1th(MCUD_SUPPLIES_VALID - MCU_PORz)保持时间，在所有 MCU 域电源有效之后 MCU_PORz 在上电时有效（低电平）（使用外部晶体）N + 1200(2)9500000ns
RST2保持时间，在所有 MCU 域电源(1) 有效且外部时钟稳定之后 MCU_PORz 在上电时有效（低电平）（使用外部 LVCMOS 振荡器）1200ns
RST3tw(MCU_PORzL)最小脉冲宽度，在上电之后 MCU_PORz 为低电平（不移除电源或系统基准时钟 MCU_OSC0_XI/XO）1200ns
(1) 有关 MCU 域电源的定义，请参阅组合式 MCU 域和 Main 域上电时序。
(2) N = 振荡器启动时间
AM68A AM68 MCU_PORz 时序要求图 6-12 MCU_PORz 时序要求
表 6-7 PORz 时序要求 请参阅图 6-13
编号最小值最大值单位
RST4th(MAIND_SUPPLIES_VALID - PORz)保持时间，在所有 MAIN 域电源(1) 有效之后 PORz 在上电时有效（低电平）1200ns
RST5tw(PORzL)最小脉冲宽度，在上电之后 PORz 为低电平1200ns
(1) 有关 MAIN 域电源的定义，请参阅组合式 MCU 域和 Main 域上电时序。

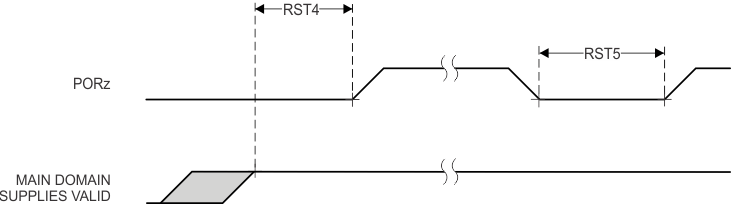

AM68A AM68 PORz 时序要求图 6-13 PORz 时序要求
表 6-8 MCU_PORz 启动；MCU_PORz_OUT、PORz_OUT、MCU_RESETSTATz 和 RESETSTATz 开关特性 请参阅图 6-14
编号参数模式最小值最大值单位
RST6td(MCU_PORzL-MCU_PORz_OUTL)延迟时间，MCU_PORz 有效（低电平）到 MCU_PORz_OUT 有效（低电平）0ns
RST7td(MCU_PORzH-MCU_PORz_OUTH)延迟时间，MCU_PORz 无效（高电平）到 MCU_PORz_OUT 无效（高电平）0ns
RST8td(MCU_PORzL-PORz_OUTL)延迟时间，MCU_PORz 有效（低电平）到 PORz_OUT 有效（低电平）0ns
RST9td(MCU_PORzH-PORz_OUTH)延迟时间，MCU_PORz 无效（高电平）到 PORz_OUT 无效（高电平）1500ns
RST10td(MCU_PORzL-MCU_RESETSTATzL)延迟时间，MCU_PORz 有效（低电平）到 MCU_RESETSTATz 有效（低电平）0ns
RST11td(MCU_PORzH-MCU_RESETSTATzH)延迟时间，MCU_PORz 无效（高电平）到 MCU_RESETSTATz 无效（高电平）POST
旁路		12000*S(1)ns
RST12td(MCU_PORzL-RESETSTATzL)延迟时间，MCU_PORz 有效（低电平）到 RESETSTATz 有效（低电平）0ns
RST13td(MCU_PORzH-RESETSTATzH)延迟时间，MCU_PORz 无效（高电平）到 RESETSTATz 无效（高电平）14500*S(1)ns
RST14tw(MCU_PORz_OUTL)最小脉冲宽度，MCU_PORz_OUT 有效（低电平）1200ns
RST15tw(PORz_OUTL)最小脉冲宽度，PORz_OUT 低电平2550ns
RST16tw(MCU_RESETSTATzL)最小脉冲宽度，MCU_RESETSTATz 低电平3900*S(1)ns
RST17tw(RESETSTATzL)最小脉冲宽度，RESETSTATz 低电平2650*S(1)ns
(1) S = MCU_OSC0_XI/XO 时钟周期。

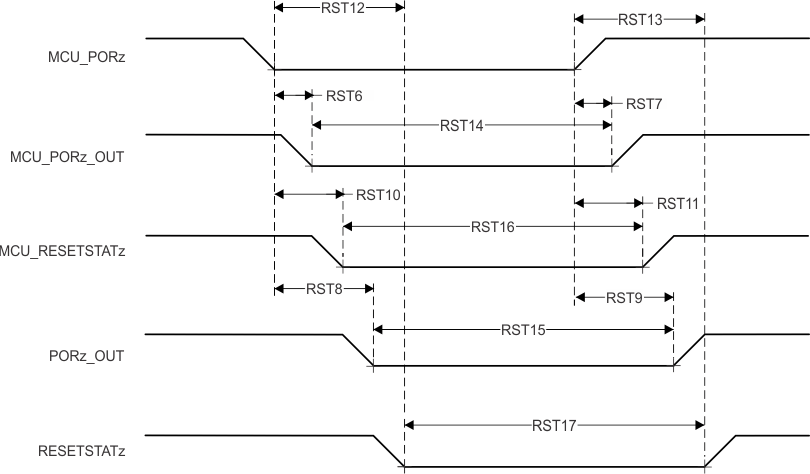

AM68A AM68 MCU_PORz 启动；MCU_PORz_OUT、PORz_OUT、MCU_RESETSTATz 和 RESETSTATz 开关特性图 6-14 MCU_PORz 启动；MCU_PORz_OUT、PORz_OUT、MCU_RESETSTATz 和 RESETSTATz 开关特性

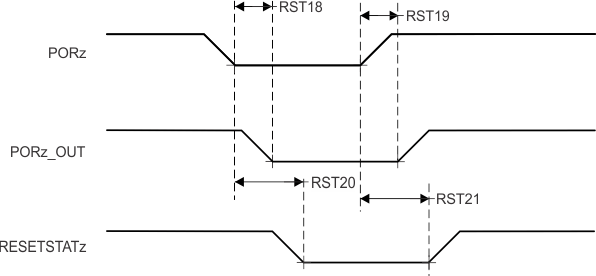

表 6-9 PORz 启动；PORz_OUT 和 RESETSTATz 开关特性 请参阅图 6-15
编号参数模式最小值最大值单位
RST18td(PORzL-PORz_OUTL)延迟时间，PORz 有效（低电平）到 PORz_OUT 有效（低电平）POR_RST_ISO_DONE_Z
的软件控制		T(1)
CTRLMMR_WKUP_POR_RST
_CTRL[0].POR_RST_ISO_
DONE_Z = 0		0ns
RST19td(PORzH-PORz_OUTH)延迟时间，PORz 有效（高电平）到 PORz_OUT 有效（高电平）1300 ns
RST20td(PORzL-RESETSTATzL)延迟时间，PORz 有效（低电平）到 RESETSTATz 有效（低电平）T(1)
CTRLMMR_WKUP_POR_RST
_CTRL[0].POR_RST_ISO_
DONE_Z = 0		0ns
RST21td(PORzH-RESETSTATzH)延迟时间，PORz 有效（高电平）到 RESETSTATz 有效（高电平）14500*S(2) ns
(1) T = 复位隔离时间（取决于软件）。
(2) S = MCU_OSC0_XI/XO 时钟周期。
AM68A AM68 PORz 启动；PORz_OUT 和 RESETSTATz 开关特性图 6-15 PORz 启动；PORz_OUT 和 RESETSTATz 开关特性
表 6-10 MCU_RESETz 时序要求 请参阅图 6-16
编号最小值最大值单位
RST22tw(MCU_RESETzL)(1)最小脉冲宽度，MCU_RESETz 有效（低电平）1200ns
(1) 仅当所有电源有效且 MCU_PORz 已在指定时间内置为有效后，MCU_RESETz 的时序才有效。

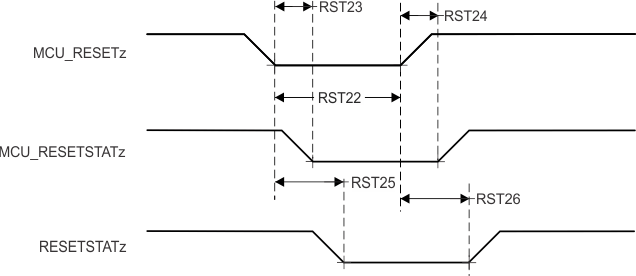

表 6-11 MCU_RESETz 启动；MCU_RESETSTATz 和 RESETSTATz 开关特性 请参阅图 6-16
编号参数最小值最大值单位
RST23td(MCU_RESETzL-MCU_RESETSTATzL)延迟时间，MCU_RESETz 有效（低电平）到 MCU_RESETSTATz 有效（低电平）800 ns
RST24td(MCU_RESETzH-MCU_RESETSTATzH)延迟时间，MCU_RESETz 无效（高电平）到 MCU_RESETSTATz 无效（高电平）3900*S(1) ns
RST25td(MCU_RESETzL-RESETSTATzL)延迟时间，MCU_RESETz 有效（低电平）到 RESETSTATz 有效（低电平）800 ns
RST26td(MCU_RESETzH-RESETSTATzH)延迟时间，MCU_RESETz 无效（高电平）到 RESETSTATz 无效（高电平）3900*S(1) ns
(1) S = MCU_OSC0_XI/XO 时钟周期。
AM68A AM68 MCU_RESETz 启动；MCU_RESETSTATz 和 RESETSTATz 时序要求和开关特性图 6-16 MCU_RESETz 启动；MCU_RESETSTATz 和 RESETSTATz 时序要求和开关特性

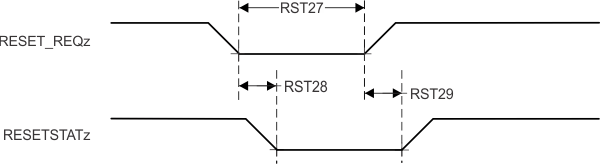

表 6-12 RESET_REQz 时序要求 请参阅图 6-17
编号最小值最大值单位
RST27tw(RESET_REQzL)(1)最小脉冲宽度，RESET_REQz 有效（低电平）1200ns
(1) 仅当所有电源有效且 MCU_PORz 已在指定时间内置为有效后，RESET_REQz 的时序才有效。
表 6-13 RESET_REQz 启动；RESETSTATz 开关特性 请参阅图 6-17
编号参数模式最小值最大值单位
RST28td(RESET_REQzL-RESETSTATzL)延迟时间，RESET_REQz 有效（低电平）到 RESETSTATz 有效（低电平）SOC_WARMRST_ISO_DONE_Z
的软件控制		T(1)
CTRLMMR_WKUP_MAIN_WARM
_RST_CTRL[0].SOC_
WARMRST_ISO_DONE_Z = 0		740ns
RST29td(RESET_REQzH-RESETSTATzH)延迟时间，RESET_REQz 无效（高电平）到 RESETSTATz 无效（高电平）2650*S(2) ns
(1) T = 复位隔离时间（取决于软件）。
(2) S = MCU_OSC0_XI/XO 时钟周期。
AM68A AM68 RESET_REQz 启动；RESETSTATz 时序要求和开关特性图 6-17 RESET_REQz 启动；RESETSTATz 时序要求和开关特性

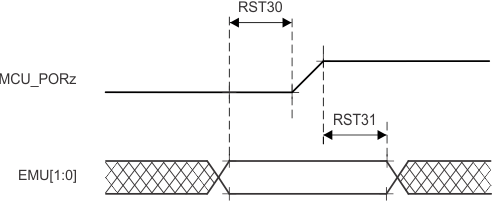

表 6-14 EMUx 时序要求 请参阅图 6-18
编号 最小值最大值单位
RST30tsu(EMUx-MCU_PORz)建立时间，MCU_PORz 无效（高电平）之前的 EMU[1:0]3*S(1)ns
RST31th(MCU_PORz - EMUx)保持时间，MCU_PORz 无效（高电平）之后的 EMU[1:0]10ns
(1) S = MCU_OSC0_XI/XO 时钟周期。
AM68A AM68 EMUx 时序要求图 6-18 EMUx 时序要求
表 6-15 MCU_BOOTMODE 时序要求 请参阅图 6-19
编号最小值最大值单位
RST32tsu(MCU_BOOTMODE-MCU_PORz_OUT)建立时间，在 MCU_PORz_OUT 高电平之前 MCU_BOOTMODE[09:00]3*S(1)ns
RST33th(MCU_PORz_OUT - MCU_BOOTMODE)保持时间，在 MCU_PORz_OUT 高电平之后 MCU_BOOTMODE[09:00]0ns
(1) S = MCU_OSC0_XI/XO 时钟周期。
AM68A AM68 MCU_BOOTMODE 时序要求图 6-19 MCU_BOOTMODE 时序要求

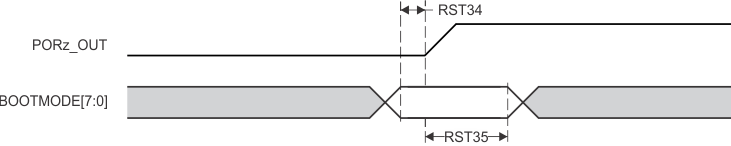

表 6-16 BOOTMODE 时序要求 请参阅图 6-20
编号 最小值最大值单位
RST34tsu(BOOTMODE-PORz_OUT)建立时间，在 PORz_OUT 高电平之前 BOOTMODE[7:0]3*S(1) ns
RST35th(PORz_OUT - BOOTMODE)保持时间，在 PORz_OUT 高电平之后 BOOTMODE[7:0]0 ns
(1) S = MCU_OSC0_XI/XO 时钟周期。
AM68A AM68 BOOTMODE 时序要求图 6-20 BOOTMODE 时序要求
