7.3.8.2.4 Sinc3 + Sinc1 滤波器

sinc3 + sinc1 滤波器模式是 sinc3 与 sinc1 滤波器级联的模式。sinc3 级的 OSR 是固定的 (OSR = 32000)，sinc1 级的 OSR 可编程为 3 和 5。表 7-7 总结了 sinc3 + sinc1 滤波器的特性。

表 7-7 Sinc3 + Sinc1 滤波器特性
模式 fCLK
(MHz)		 OSR
(A × B) (1)		 数据速率 (SPS) –3dB 频率
(Hz)		 延迟
(ms)		 第一个零位处的 NMRR (dB)
2% 时钟容差 6% 时钟容差
最大速度 32.768 96000
(32000 × 3)		 170 69 9.77 34 26
高速 25.6 133.3 54 12.5
中速 12.8 66.6 27 25
低速 3.2 16.7 6.7 100
最大速度 32.768 160000
(32000 × 5)		 102 43.5 13.7 34 26
高速 25.6 80 34 17.5
中速 12.8 40 17 35
低速 3.2 10 4.2 140
(1) A = 第一级 OSR，B = 第二级 OSR。

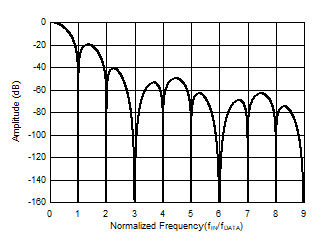

图 7-23 展示了 sinc3 + sinc1 滤波器的频率响应。频率响应呈现出典型的 sinc 滤波器响应波瓣和零位。零位出现在 fDATA 及其整数倍处。图 7-24 显示了 0.9 至 1.1 · fIN / fDATA 区域的详细响应。

ADS127L14 ADS127L18 Sinc3 + Sinc1 频率响应图 7-23 Sinc3 + Sinc1 频率响应
ADS127L14 ADS127L18 详细的 Sinc3 + Sinc1 频率响应图 7-24 详细的 Sinc3 + Sinc1 频率响应
