次级侧辅助电源

次级侧电源块能够实现以下功能:

  • 将 +12V 输入电压转换为栅极驱动器次级侧的 +15V/-3V 双极偏置电压。每个栅极驱动器都有自己的辅助电源。这是通过为每个栅极驱动器使用一个 UCC25800 变压器驱动器、一个 Würth Elektronik 750319177 变压器和一个 ATL431-Q1 可编程并联稳压器来实现的。
  • 使用 TPS7B84-Q1 LDO 可降低正次级侧电源电压的噪声。

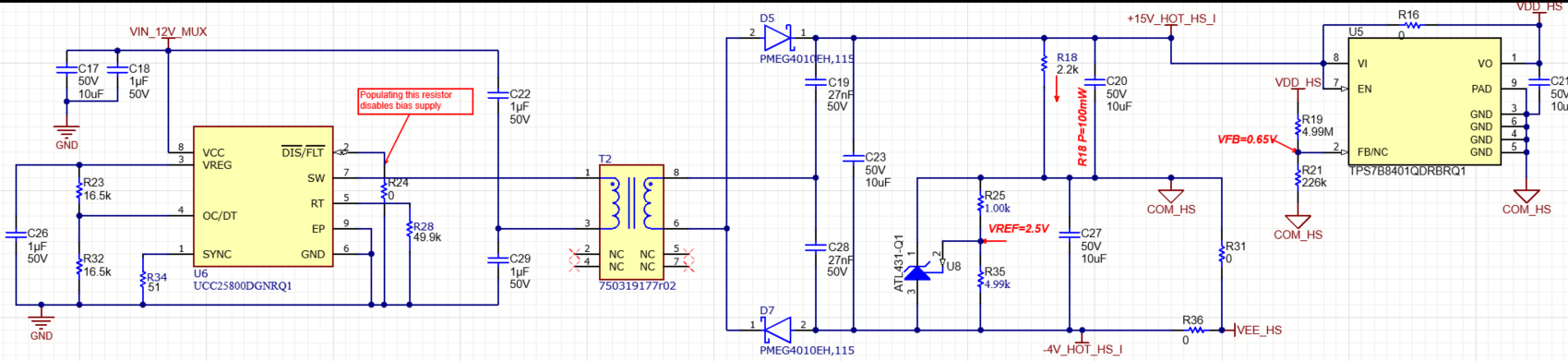

GUID-20220906-SS0I-0VFB-BDDS-PTTRS92QD3MR-low.png图 3-3 次级侧辅助电源
