3.9 打开 DAC12DL3200EVM GUI 并对 DAC 以及适用于单通道 NRZ 模式 2 运行的时钟进行编程

器件配置 GUI 的安装独立于 HSDC Pro 安装程序，是独立的 GUI。

图 3-2 显示了 LMK04828 选项卡中打开的 GUI。面板顶部的选项卡将配置分为器件和 EVT 特性，其中用户友好型控件和“Low Level”（低级）选项卡可用于直接配置寄存器。EVM 具有三个可配置器件：DAC12DL3200、LMK04828 和 LMX2592。器件数据表中提供了每个器件的寄存器映射。

图 3-2 展示了 DAC12DL3200EVM GUI，其中显示连接到 PC 的 USB 状态。

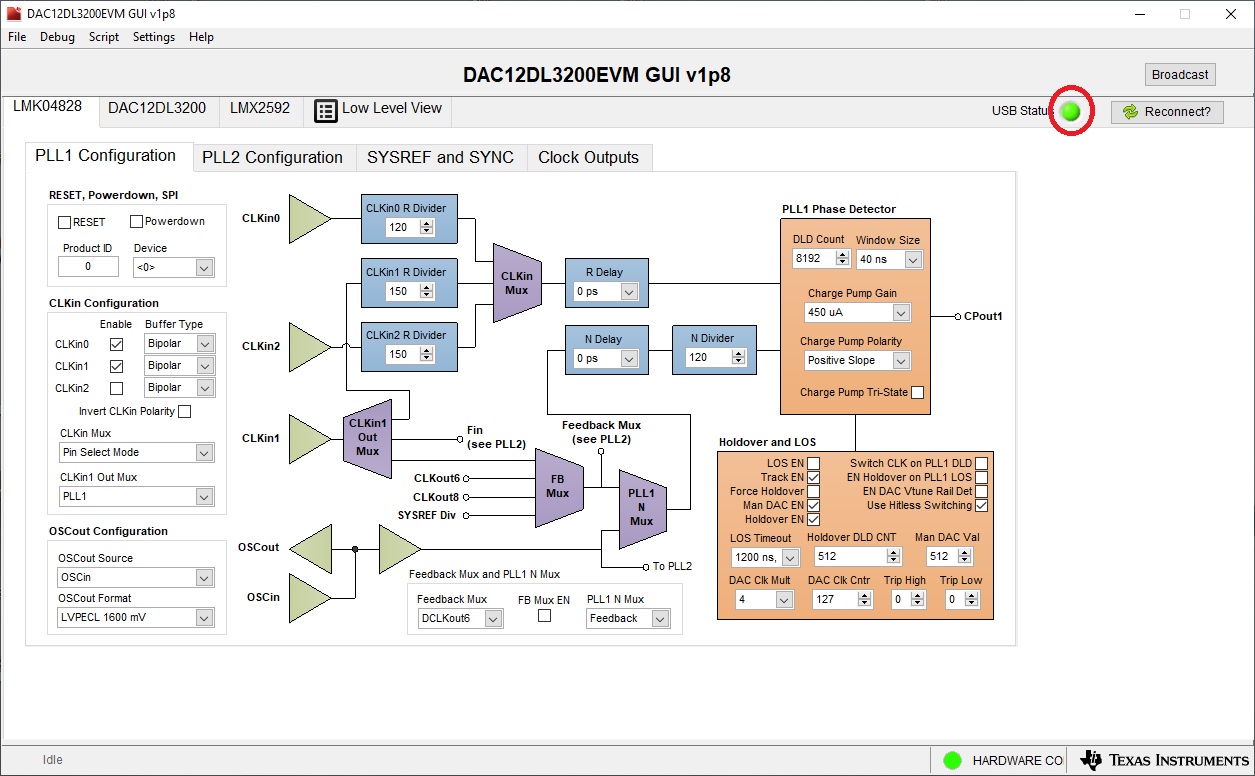

GUID-20210330-CA0I-WC7T-FSMR-1Q86KNQT00JX-low.jpg图 3-2 配置 GUI：“LMK04828”选项卡
  1. 点击 DAC12DL3200 GUI 图标打开 DACDL3200EVM GUI，并以管理员身份运行。
  2. 验证 USB 是否已连接到电路板。这通过 GUI 右上角的绿色 USB 状态指示灯来指示。如果指示灯未亮起，请点击 Reconnect?（重新连接？）按钮，直到指示灯亮起。
  3. 点击 Low Level View（低级视图）选项卡。

    图 3-3 展示了将寄存器配置文件加载到 EVM 的过程。

    GUID-20210330-CA0I-JVTT-PR7B-DHFRQTX5DMFZ-low.jpg图 3-3 “Low Level View”（低级视图）选项卡
  4. 点击 File（文件）图标并导航到“EXT_CLK_Mode2_NRZ_Single_DAC.cfg”，然后点击 OK（确定）按钮以加载 LMK 和 DAC 寄存器，请参阅图 3-4。
    GUID-20210330-CA0I-PCB2-1N23-9KZCVH86LN7C-low.jpg图 3-4 选择配置文件

此配件文件将 DAC 设置为在单通道模式下运行，仅在 CHA 上提供输出。如有需要，可以在此模式下在 CHB 上提供相同输出，但配置文件将默认关闭 CHB 的电源。
