2.4 F29H85x LaunchPad 演示程序

LAUNCHXL-F29H85X 具有一个已预先编程了演示程序的 F29H850TU9 器件。当 LaunchPad 上电时，演示程序会先让 LED4 和 LED5 以 LED 闪烁序列进行闪烁。几秒钟后，该器件会切换至 ADC 采样模式。

每隔 1 秒，ADC 会对引脚 ADCINA6 进行一次采样，采样值表示如下：如果样本高于中标度 (2048)，红色 LED4 将亮起。如果样本低于中标度，绿色 LED5 将亮起。

默认情况下，ADC 是在外部电压基准模式下配置。这是 3.0V 高精度电压基准器件 (REF5030)。中标度点出现在 1.5V 附近。有关模拟电压基准的更多信息，请参阅节 3.1.1.12。

除 LED 指示灯之外，ADC 采样结果还通过 USB/UART 接口显示在 PC 上。要在 PC 上查看 UART 信息，请首先确定与 LaunchPad 关联的 COM 端口（请参阅图 2-1）。为此，请在 Windows 中打开设备管理器。在“Ports (COM & LPT)”下查找名为“XDS110 Class Application/User UART (COMX)”的条目，其中 X 为数字。记住该编号，以便打开某个串行终端。

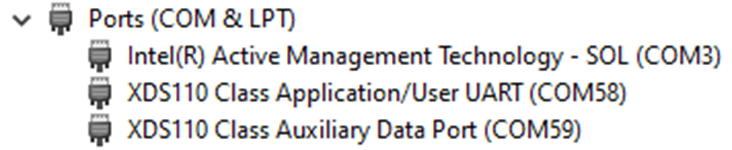

LAUNCHXL-F29H85X LaunchPad XDS110 COM 端口图 2-1 LaunchPad XDS110 COM 端口

PuTTY 是一款免费的开源终端仿真器，演示程序的 UART 数据便是使用 PuTTY 进行测试的。要在串行终端程序中查看 UART 数据，请通过 Windows 设备管理器 打开显示的 COM 端口并使用以下设置：

115200 波特、8 个数据位、无奇偶校验、1 个停止位。

在串行终端中正确打开相应的串行端口后，通过按下 S1 复位按钮来复位 LaunchPad，并观察串行终端中是否以 ASCII 字符形式显示了 TI 标识（请参阅图 2-2）。

LAUNCHXL-F29H85X LaunchPad 演示串行终端 - TI 标识图 2-2 LaunchPad 演示串行终端 - TI 标识

片刻之后，在 ADCINA6 引脚上通过采样得到的 ADC 值便会显示在终端的右下角，并且每秒会更新一次（请参阅图 2-3）。通过跳线将 ADCINA6 接头连接到 3.0V、GND 或其他 0V 至 3.0V 信号接头，观察出现在屏幕上的值的变化。

LAUNCHXL-F29H85X LaunchPad 演示串行终端 - ADC 采样图 2-3 LaunchPad 演示串行终端 - ADC 采样
